Ventosas de vacío de tipo corto ZP2-MU
Como fabricante líder en China, nuestra fábrica ofrece ventosas de vacío de tipo corto personalizadas ZP2-MU (ø2-15 mm). Con perfil bajo para espacios reducidos y silicona antiestática. Al utilizar silicona importada, NBR y materiales antiestáticos, combinados con componentes totalmente de acero inoxidable, este producto es adecuado para su uso en las industrias de semiconductores y baterías de litio.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de vacío de tipo corto ZP2-EU
Unidad de ventosa de vacío de tipo corto serie ZP2
Serie ZP2-T con adaptador Ventosa de vacío de tipo corto
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso

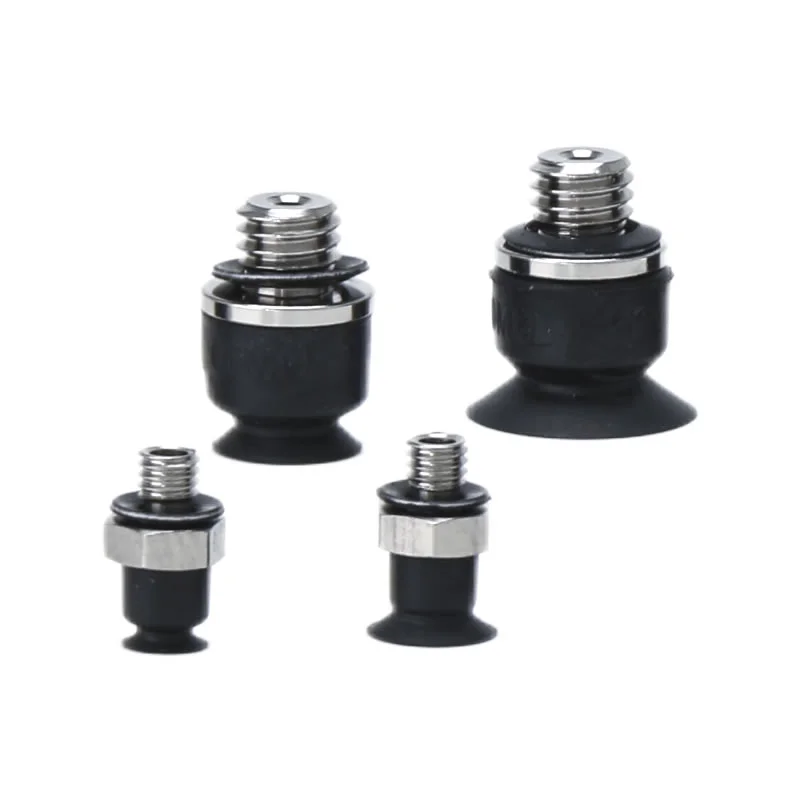

Las ventosas de vacío de tipo corto ZP2-MU están diseñadas con una estructura compacta y proporcionan una adsorción estable y confiable.
Características del producto:

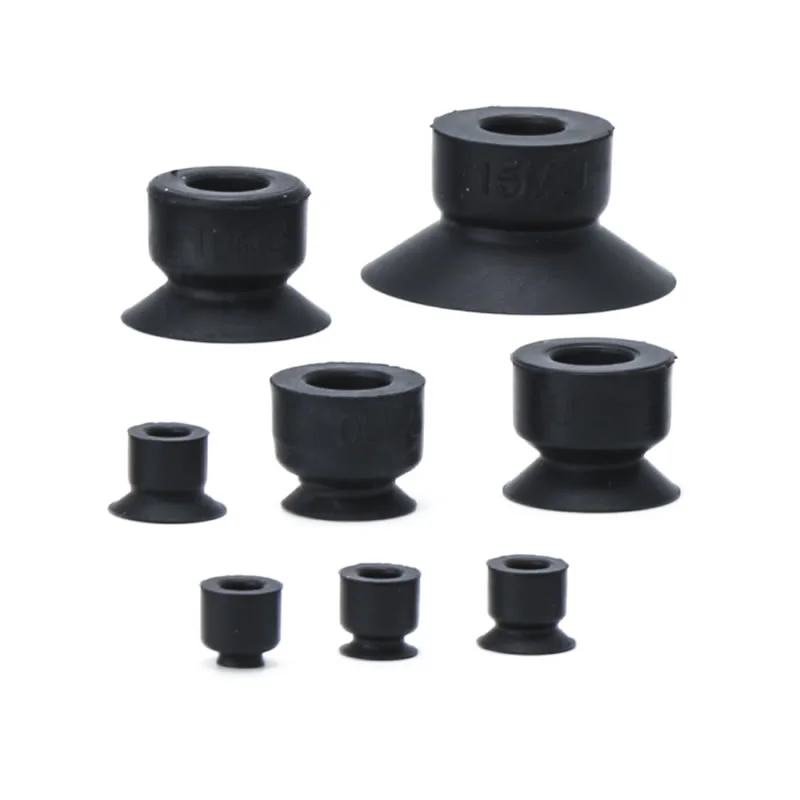

Esta ventosa de perfil bajo es ideal para instalaciones con espacio limitado. Su superficie de contacto plana garantiza un ajuste perfecto a la pieza de trabajo, brindando una succión constante y minimizando la deformación, lo que lo hace ideal para tareas de manipulación de precisión. Los modelos seleccionados ofrecen propiedades antiestáticas y cumplen con los requisitos de entornos sensibles como la fabricación de productos electrónicos.
Presupuesto:
Disponible en una amplia gama de diámetros pequeños, incluidos φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 y φ15, adecuados para manipular componentes pequeños y livianos.
Materiales:
Las opciones incluyen NBR (caucho de nitrilo), silicona importada y silicona antiestática, lo que permite una selección flexible según las necesidades de temperatura, resistencia al desgaste y protección electrostática.
Opciones de conexión:

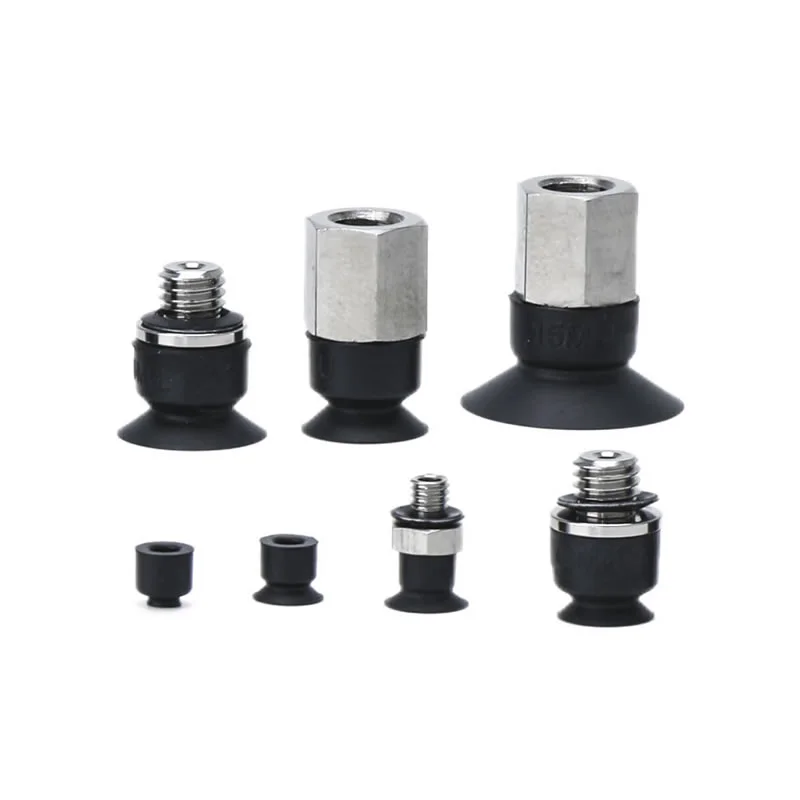

Las ventosas de vacío de tipo corto ZP2-MU admiten múltiples configuraciones de montaje, incluidas roscas externas (A3) y roscas internas (B5), lo que garantiza una fácil integración en una amplia gama de sistemas de equipos.
Preguntas frecuentes
¿Qué es el tipo "MU" en ZP2?
El tipo "MU" se refiere a un diseño mini y ultracompacto (micro) dentro de la serie ZP2.
Diámetros muy pequeños (φ2–φ15) para un manejo preciso
Estructura de perfil bajo para espacios de instalación reducidos
Optimizado para piezas de trabajo ligeras y de tamaño pequeño
Commaelec fabrica ventosas de vacío de tipo corto ZP2-MU con precisión dimensional estable, lo que garantiza un rendimiento constante en sistemas de alta precisión.
¿Cuáles son los beneficios clave de ZP2-MU?
Tamaño compacto: ideal para diseños densos y espacios limitados
Adsorción estable: el diseño plano garantiza un sellado fiable de piezas pequeñas
Manejo de precisión: minimiza la deformación durante el pick-and-place
Flexibilidad del material: NBR, silicona y opciones antiestáticas disponibles
Alta consistencia: la producción controlada de Commaelec garantiza una calidad uniforme en el uso a granel
¿Cuales son las aplicaciones?
Industria electrónica: chips, componentes pequeños, manipulación de PCB (opciones antiestáticas disponibles)
Líneas de montaje de precisión: pequeñas piezas de plástico o metal.
Automatización del embalaje: artículos ligeros y operaciones de ciclo rápido
Manipulación de microcomponentes: donde el espacio y la precisión son críticos

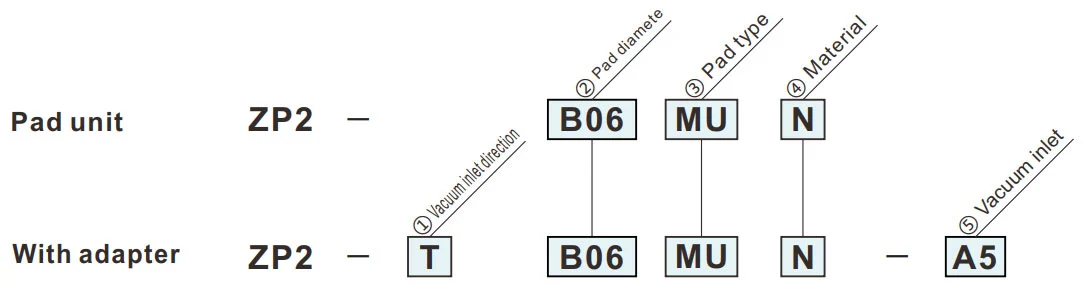

Cómo hacer un pedido
- Ahorro de espacio en dirección altura.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ③Tipo de almohadilla | |
| MU | tipo plano |
|
⑤ Entrada de vacío
② Diámetro de la almohadilla (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (Macho) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (Macho) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (Hembra) | — | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
Dimensiones (mm)
El símbolo verde son modelos personalizados.
MU
tipo plano
| Modelo | øA | transmisión exterior | jefe | D | øE | de | øG | H | Y | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Modelo para referencia: ZP2-B035MUN

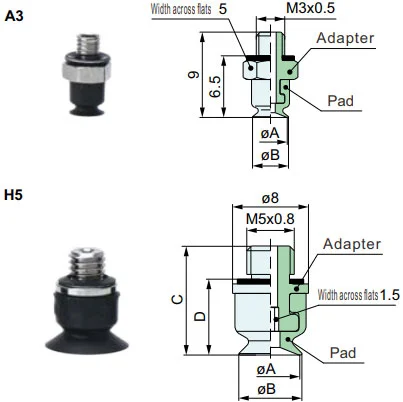

Dimensiones de montaje del adaptador
Almohadilla aplicable: B02MU/B035MU/B04MU/B05MU
Almohadilla aplicable: B06MU/B08MU/B10MU/B15MU
ZP2-T
Vertical
A3,H5
| Modelo | øA | transmisión exterior | C | D | Adaptador | |||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Modelo para referencia: ZP2-TB10MUGS-H5
ZP2-T
Vertical

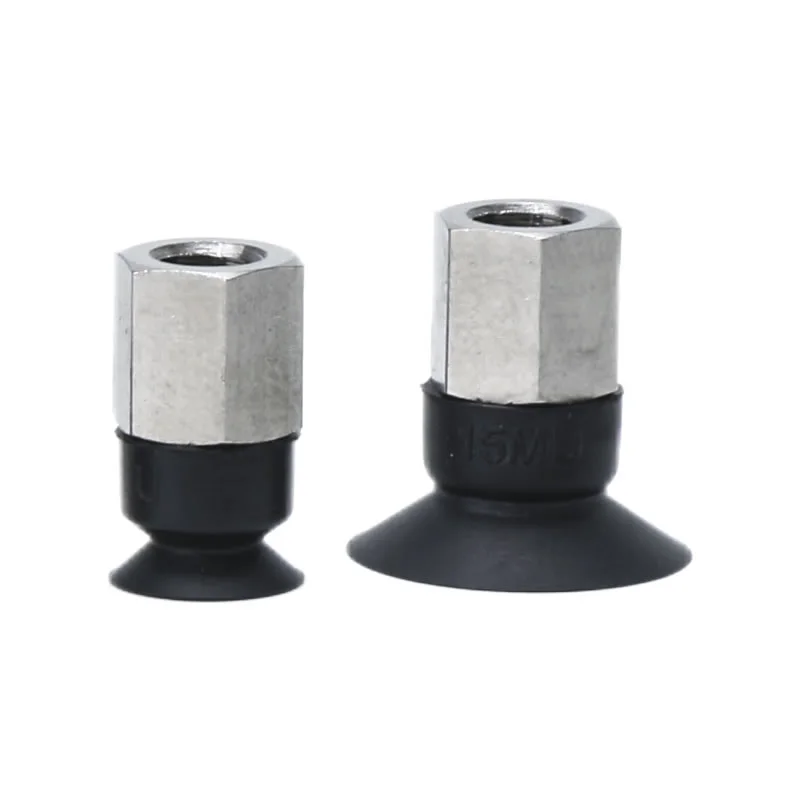

B5
| Modelo | øA | transmisión exterior | C | D | Adaptador | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Modelo para referencia: ZP2-TB10MUGS-B5
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
