La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Fuelle con anillo de bloqueo Ventosas de vacío ZP2-J
Commaelec es el fabricante líder de ventosas de vacío con fuelle con anillo de bloqueo ZP2-J y ofrece diseños de 2,5 y 3,5 capas (φ6–φ30 mm) para un manejo compacto y flexible de pequeños componentes electrónicos, piezas moldeadas por inyección y componentes metálicos. Fabricados en China con caucho, silicona y materiales antiestáticos de alta calidad, admiten adaptadores, soportes de amortiguación, entradas verticales/laterales y opciones de acero inoxidable para soluciones de automatización robustas y personalizables.
Haga clic e inicie la selección.
》Volver a Información del Producto

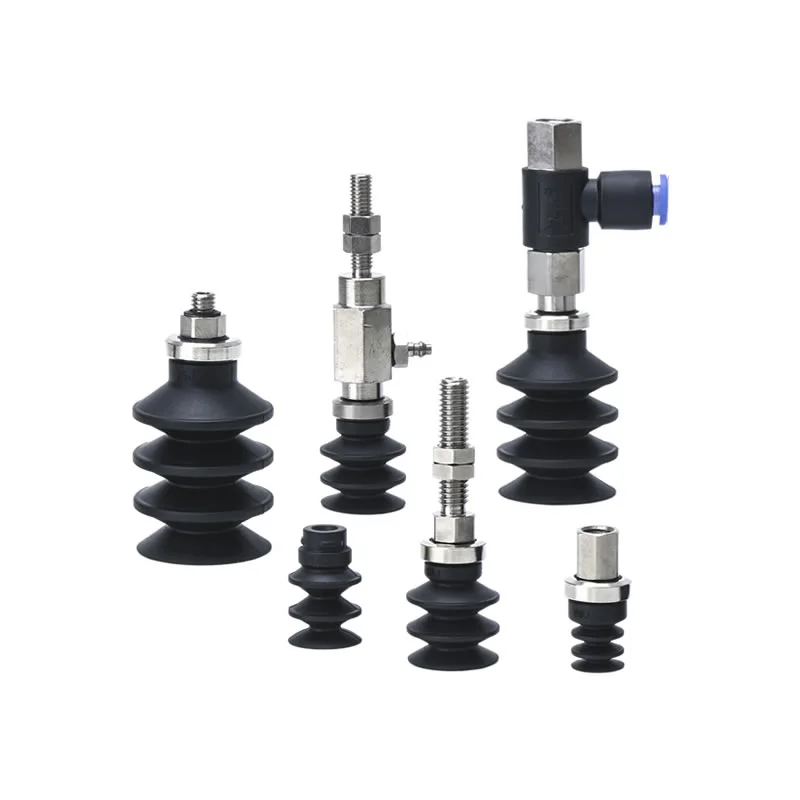

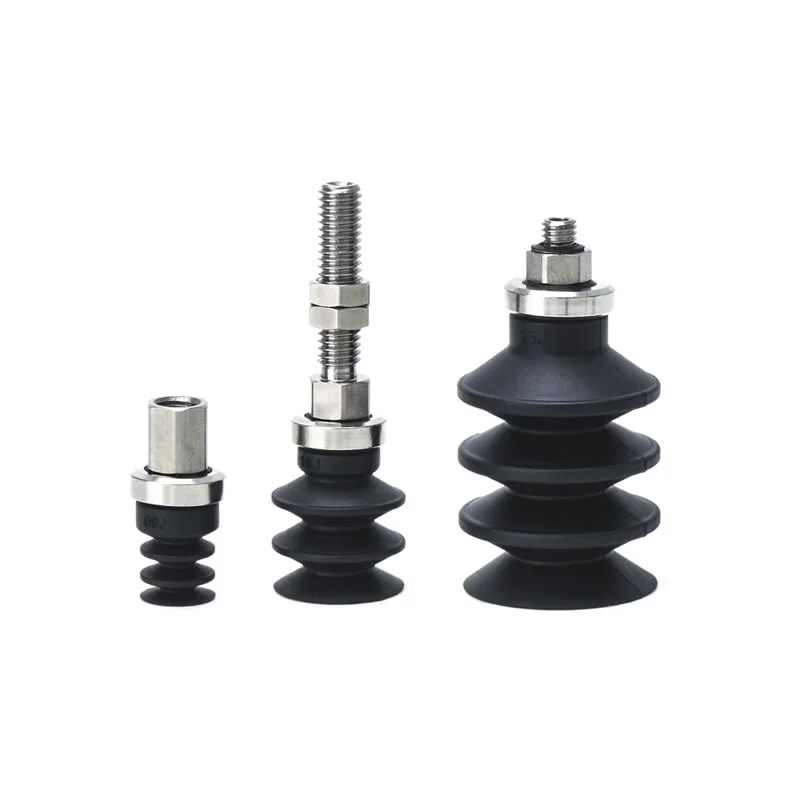

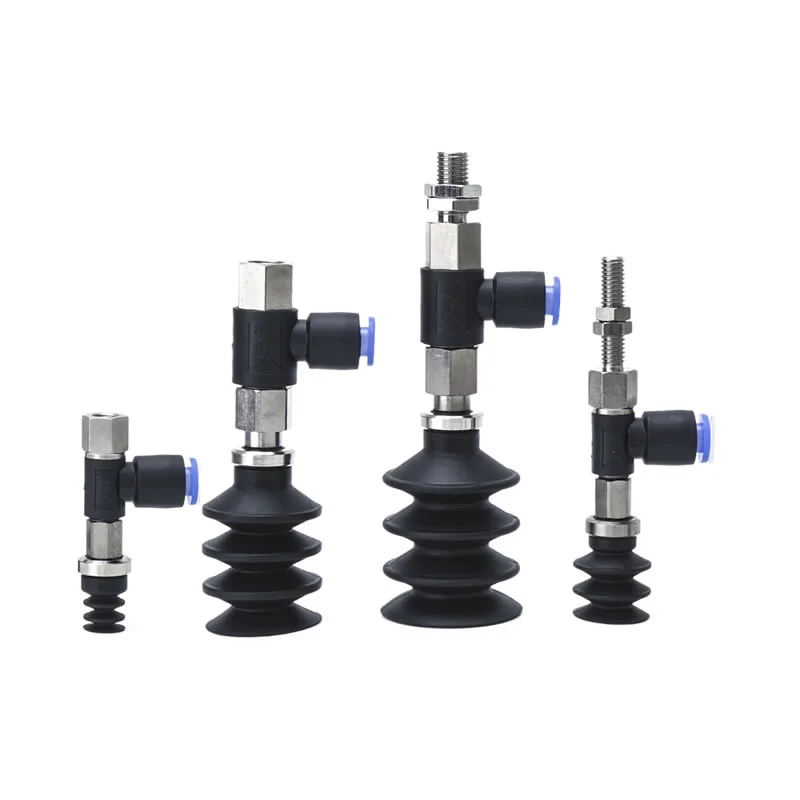

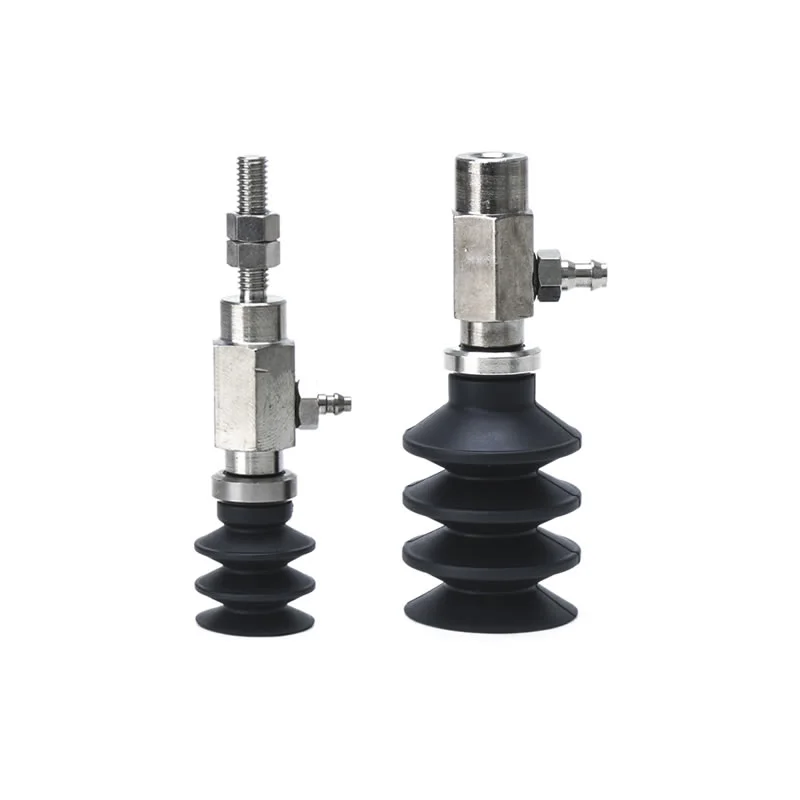

Fuelle con anillo de bloqueo Ventosas de vacío ZP2-J
Unidad de almohadilla de fuelle serie ZP2
Serie ZP2-T con ventosas de fuelle adaptador
Serie ZP2-R con ventosas de fuelle adaptador
Serie ZP2-Y con ventosas de fuelle adaptador
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío con fuelle con anillo de bloqueo ZP2-J están diseñadas para sistemas de automatización, lo que permite un agarre, elevación y manipulación eficiente y segura de piezas de trabajo, especialmente adecuadas para sujetar pequeños componentes electrónicos, piezas moldeadas por inyección y piezas metálicas de precisión.
Manejo seguro:Crea una fuerte adhesión al vacío en superficies lisas o ligeramente irregulares.
Compensación de alineación:Los fuelles multietapa absorben diferencias de altura y pequeñas desalineaciones.
Integración versátil:Funciona con brazos robóticos, transportadores y líneas de producción automatizadas.
Reducción de Impacto:Los amortiguadores opcionales minimizan la vibración y protegen las piezas de trabajo.
¿Cuáles son las ventajas clave de esta almohadilla?
Las ventosas de vacío con fuelle con anillo de bloqueo ZP2-J están diseñadas para brindar precisión, flexibilidad y un manejo automatizado confiable. Su diseño compacto y adaptable los hace ideales para la electrónica, el moldeo por inyección y las pequeñas industrias metalúrgicas.

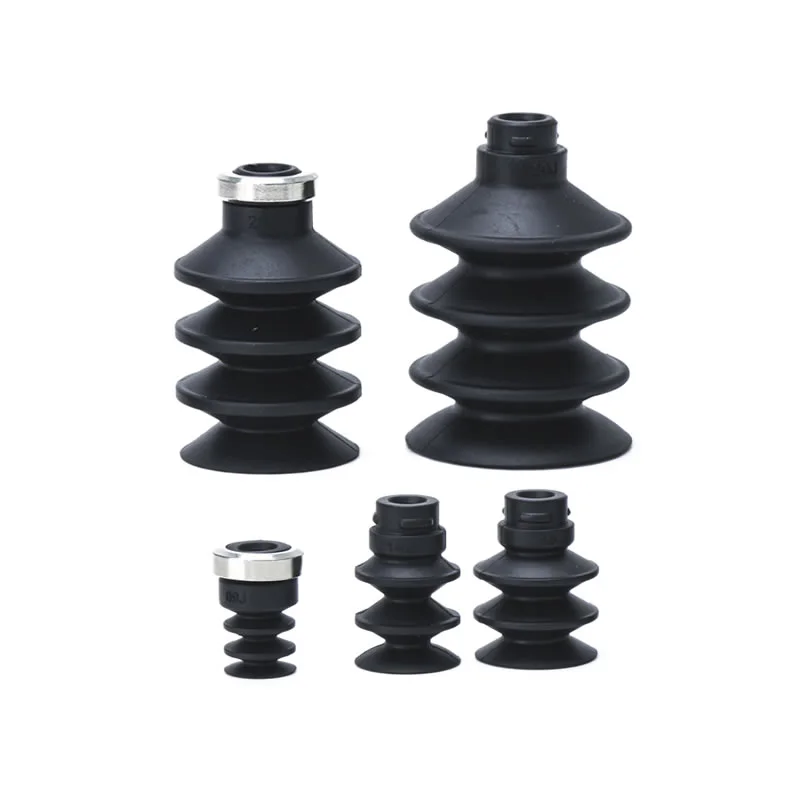

Fuelles multietapa
Disponible en configuraciones de 2,5 capas y 3,5 capas
2,5 capas:φ6 mm, φ10 mm, φ15 mm (sin anillo de bloqueo)
3,5 capas:φ9 mm, φ14 mm, φ16 mm, φ25 mm, φ30 mm (con anillo de bloqueo)
Proporciona una alta flexibilidad de recorrido vertical, compensando superficies irregulares o inclinadas.
Anillo de bloqueo
Los modelos de 3,5 capas incluyen un anillo de bloqueo para un montaje seguro
Garantiza una adhesión confiable durante operaciones repetitivas o de alta velocidad
Mejora la estabilidad de los brazos robóticos y las estaciones de manipulación automatizadas.
Versatilidad
Maneja componentes pequeños, carcasas de plástico irregulares y piezas metálicas de precisión.
Se puede integrar en brazos robóticos o líneas automatizadas con espacio limitado
Admite múltiples opciones de instalación, incluidas entradas de vacío verticales o laterales
Compatible con adaptadores, soportes de amortiguación y accesorios de acero inoxidable para industrias especializadas

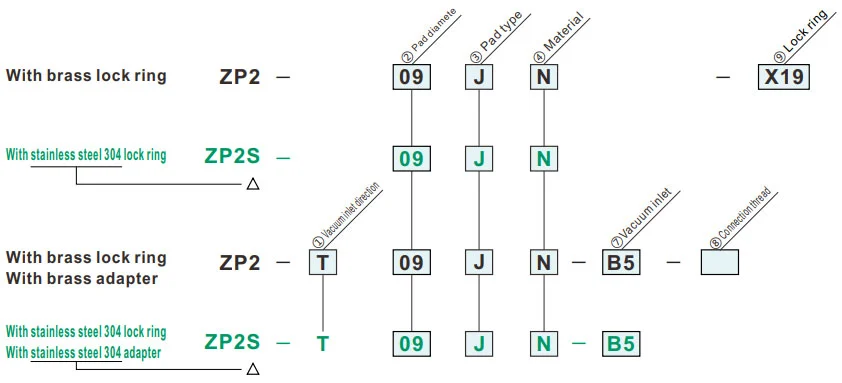

Cómo hacer un pedido
- Para uso donde no hay espacio para el amortiguador (tipo resorte).
- Piezas de trabajo con superficie de adsorción inclinada.
- Aplicable para el adaptador de la serie ZP.
| ③Tipo de almohadilla | |
| J | Fuelles (2,5/3,5 etapas) |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑨Anillo de bloqueo | |
| Nulo | Con anillo de bloqueo |
| X19 | Sin anillo de bloqueo |
| ①Dirección de entrada de vacío |
⑦ ⑧
② Diámetro de la almohadilla (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Vertical |
|
⑦Vaciador | Rosca macho | AS5 | M5x0.8 | ● | ● | ||||
| AS6 | M6x1.0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5x0.8 | ● | — | ||||||||
| A6 | M6x1.0 | ● | ● | |||||||||
| A8 | M8x1.0 | — | ● | |||||||||
|
hilo femenino | B5 | M5x0.8 | ● | ● | |||||||
| B6 | M6x1.0 | ● | ● | |||||||||
| B8 | M8x1.25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Lateral |

|
Conexión de un toque | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Hilo de conexión | Rosca macho | A5 | M5x0.8 | ● | — | |||||||
| A6 | M6x1.0 | ● | ● | |||||||||
| A8 | M8x1.0 | — | ● | |||||||||
| hilo femenino | B5 | M5x0.8 | ● | ● | ||||||||
| B6 | M6x1.0 | ● | ● | |||||||||
| B8 | M8x1.25 | — | ● | |||||||||
| Y |

|
⑦Entrada de vacío | B5 | M5x0.8 | ● | ● | ||||||
| Conexión de púas | U4 | Para tubo blando ø4 | ● | ● | ||||||||
| N4 | Para tubo de nailon ø4 | ● | ● | |||||||||
| U6 | Para tubo blando ø6 | ● | ● | |||||||||
| N6 | Para tubo de nailon ø6 | ● | ● | |||||||||
| ⑧Hilo de conexión | Rosca macho | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| hilo femenino | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8x1,25 | — | ● | |||||||||

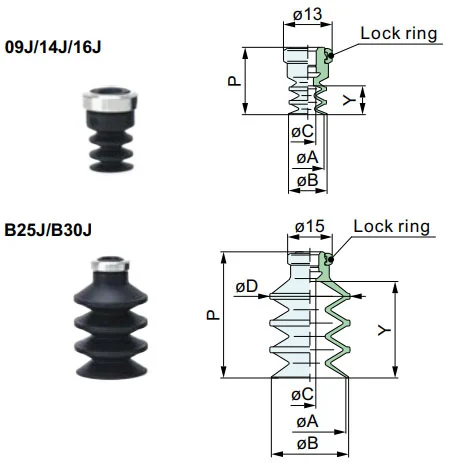

Dimensiones (mm)
El símbolo verde son modelos personalizados.
J
Fuelle
| Modelo | øA | transmisión exterior | jefe | sobredosis | P | Y | Anillo de bloqueo | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Modelo para referencia: ZP09JGN
Dimensiones de montaje del adaptador
Almohadilla aplicable: 09J/14J/16J
Almohadilla aplicable: B25J/B30J
ZP2-T
Vertical
Dimensiones por almohadilla
| ②Diámetro de la almohadilla. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensiones por adaptador
| Modelo | A | B | C | D | Adaptar | ||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑦ Vacío entrada |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Modelo para referencia: ZP2-T14JN-AS5 Adaptador para referencia: ZPT2-AS5

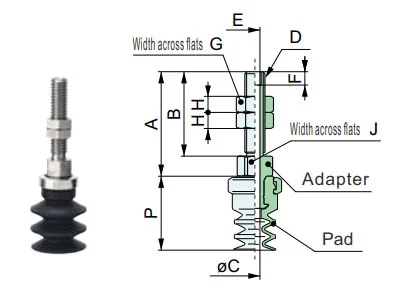

ZP2-T
Vertical
Dimensiones por almohadilla
| ②Diámetro de la almohadilla. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensiones por adaptador
| Modelo | A | B | jefe | D | E | F | G | H | J | Adaptar | ||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑦ Vacío entrada |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0.8 | M3x0.5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0.5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0.8 | 5 | 12 | 12 | A8 | |||||||
Modelo para referencia: ZP2-TB25JS-A6 Adaptador para referencia: ZPT3-A6
ZP2-T
Vertical
Dimensiones por almohadilla
| ②Diámetro de la almohadilla. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensiones por adaptador
| Modelo | A | B | jefe | D | E | Adaptar | ||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑦ Vacío entrada |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5x0.8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5x0.8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8x1.25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Modelo para referencia: ZPT20BGS-B01 Adaptador para referencia: ZPT3-B01

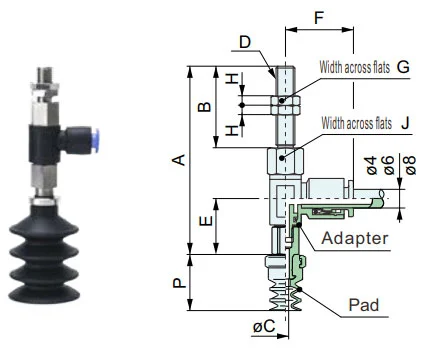

ZP2-R
Lateral
Dimensiones por almohadilla
| ②Diámetro de la almohadilla. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensiones por adaptador
| Modelo | A | B | jefe | D | E | F | G | H | J | Adaptador | ||||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0.8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Modelo para referencia: ZP2-R16JN-04-A6 Adaptador para referencia: ZPR2-04-A6

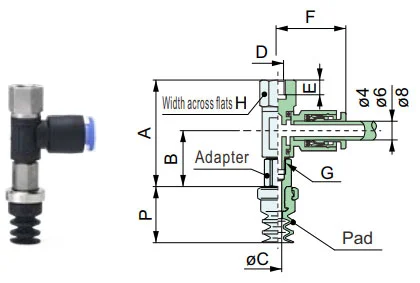

ZP2-R
Lateral
Dimensiones por almohadilla
| ②Diámetro de la almohadilla. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensiones por adaptador
| Modelo | A | B | jefe | D | E | F | G | H | Adaptador | ||||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0.8 | 5 | 04:20.6 06:21.6 |
M5x0.8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0.8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1.25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1.25 | 8 | B8 | ||||||||||||||
Modelo para referencia: ZP2-RB25JGS-06-B8 Adaptador para referencia: ZPR3-06-B8

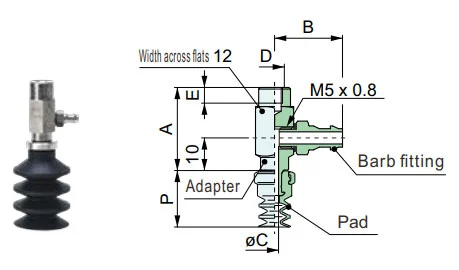

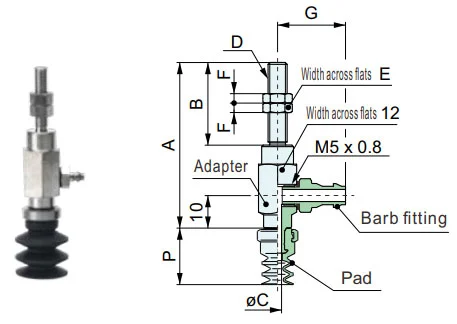

ZP2-Y
Lateral
Dimensiones por almohadilla
| ②Diámetro de la almohadilla. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensiones por adaptador
| Modelo | A | B | jefe | D | E | F | G | Adaptador | ||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0.8 | 7 | 4 | N4, U4: 14,5 N6,U6:16.5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4, U4: 14,5 N6,U6:16.5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Modelo para referencia: ZP2-Y16JGN-U4-A5 Adaptador para referencia: ZPY2-U4-A5
ZP2-Y
Lateral
Dimensiones por almohadilla
| ②Diámetro de la almohadilla. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensiones por adaptador
| Modelo | A | B | jefe | D | E | Adaptador | ||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4, U4: 14,5 N6,U6:16.5 |
2.5 | M5x0.8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4, U4: 14,5 N6,U6:16.5 |
3.5 | M5x0.8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1.25 | 8 | B8 | |||||||||||
Modelo para referencia: ZP2-Y16JGN-U4-B5 Adaptador para referencia: ZPY2-U4-B5
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
Etiquetas calientes: Fuelle con anillo de bloqueo Ventosas de vacío ZP2-J, China, fabricante, proveedor, fábrica
Enviar Consulta
Datos de contacto
-
DIRECCIÓN
Aldea Xiaruan Ciudad Baishi Ciudad Yueqing Provincia Zhejiang China
-
Teléfono
-
Correo electrónico
Para consultas sobre ventosas de vacío, generadores de vacío, accesorios de componentes neumáticos o lista de precios, déjenos su correo electrónico y nos pondremos en contacto dentro de las 24 horas.
