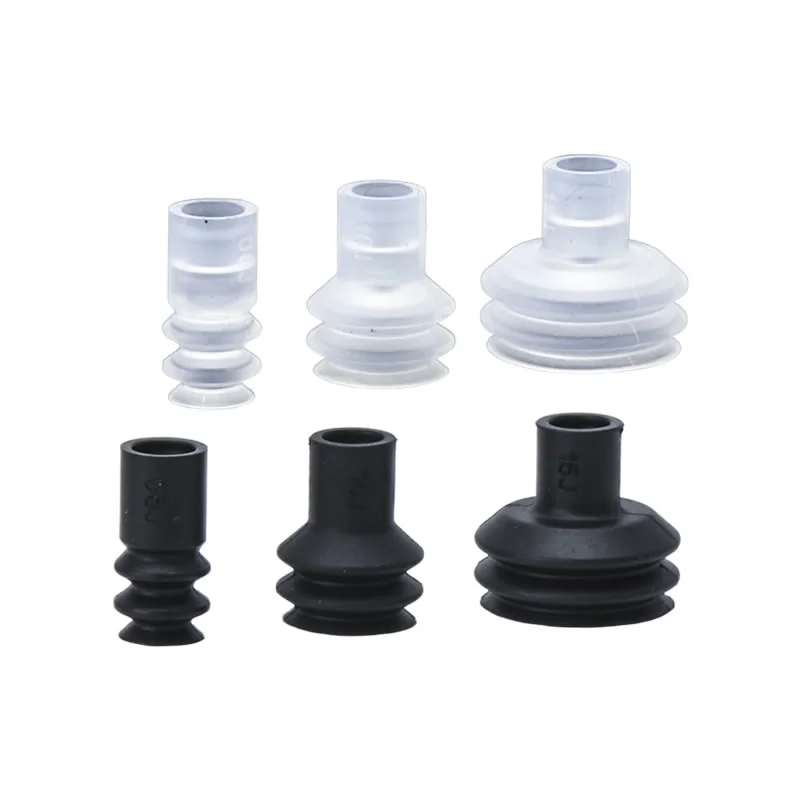

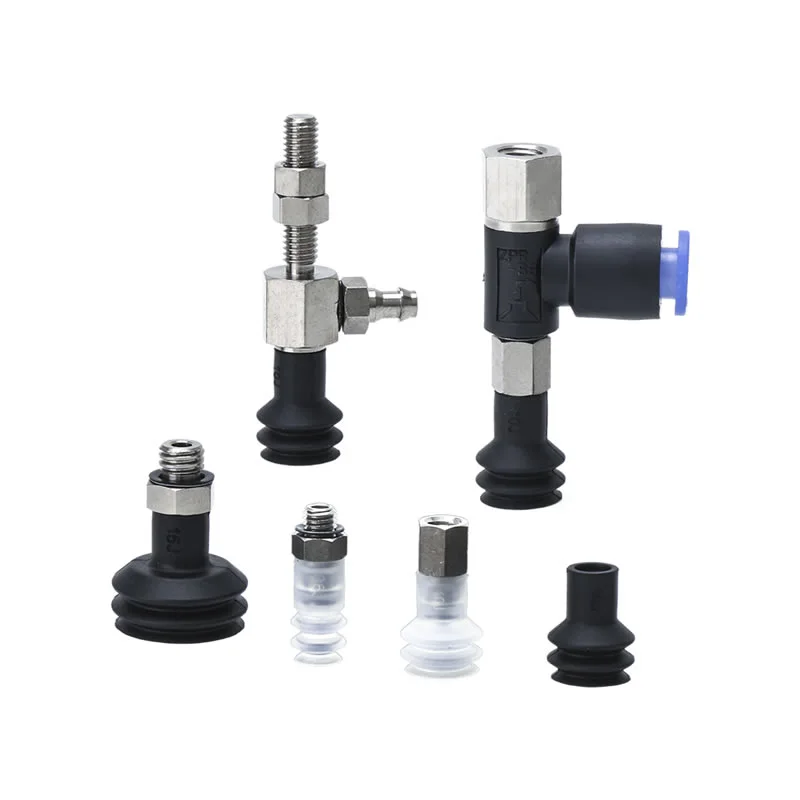

Las ventosas de vacío con fuelle sin anillo de bloqueo ZP2-J están diseñadas para aplicaciones de automatización compactas, precisas y adaptables. Son ideales para componentes pequeños, piezas irregulares y líneas de producción con espacio limitado.
Características clave de las copas de fuelle ZP2-J sin anillo de bloqueo
Alta flexibilidad
El diseño de acordeón de múltiples etapas (2,5 capas o 3,5 capas) permite la absorción del trazo vertical, compensando diferencias de altura y desalineaciones menores.
Garantiza un agarre estable en superficies irregulares o inclinadas.
Soporta piezas de trabajo delicadas o de formas irregulares sin causar daños.
No se necesita anillo de bloqueo
Los modelos de 2,5 capas no requieren anillo de bloqueo, lo que simplifica la instalación y reduce el tiempo de montaje.
Disponible en diámetros de φ6 mm, φ10 mm y φ15 mm para adaptarse a diferentes requisitos de succión.
Mantiene una adhesión confiable a pesar de la ausencia de herrajes de bloqueo.
Tipo de montaje
Diseñado para integración directa o modular en brazos robóticos y estaciones automatizadas.
La estructura compacta se adapta a espacios reducidos en las líneas de producción.
Admite el manejo eficiente de materiales en la electrónica, el moldeo por inyección y las pequeñas industrias metalúrgicas.
Variedad de materiales
Las ventosas de vacío con fuelle sin anillo de bloqueo ZP2-J están fabricadas con silicona, caucho o poliuretano (PU) de alta calidad, lo que ofrece una combinación de flexibilidad y resistencia a la abrasión excepcionales.
Compatible con salas blancas o entornos antiestáticos para la fabricación de productos electrónicos.
Garantiza una durabilidad a largo plazo en ciclos frecuentes, manteniendo un rendimiento de vacío constante.
¿Cuál es la diferencia entre ZP2-J y ZP2-ZJ?
ZP2-J
Tipo:Fuelle múltiple sin anillo de bloqueo Ventosas de vacío ZP2-J
Anillo de bloqueo:Opcional; Los modelos de 2,5 capas no requieren anillo de bloqueo
Tamaños:2,5 capas (φ6 mm, φ10 mm, φ15 mm), 3,5 capas (φ9 mm, φ14 mm, φ16 mm, φ25 mm, φ30 mm)
Aplicaciones:Funciona bien en superficies inclinadas o en espacios limitados; ideal para componentes electrónicos pequeños, piezas moldeadas por inyección y componentes metálicos compactos
Flexibilidad:Alta absorción de trazo vertical gracias al diseño de acordeón
Montaje:Integración compacta y sencilla en brazos robóticos y estaciones automatizadas
ZP2-ZJ
Tipo:Ventosa de fuelle de una o dos etapas con anillo de bloqueo
Anillo de bloqueo:Requerido para un montaje seguro
Tamaños:Normalmente diámetros mayores que ZP2-J; Diseñado para piezas de trabajo más pesadas o más grandes.
Aplicaciones:Adecuado para objetos un poco más grandes, más pesados o más rígidos; comúnmente utilizado en la automatización industrial donde la estabilidad y la fijación segura son fundamentales
Flexibilidad:Absorción moderada del golpe; centrarse en una sujeción fiable en lugar de una compensación vertical extrema
Montaje:Requiere anillo de bloqueo para una fijación segura, compatible con hardware de montaje estándar

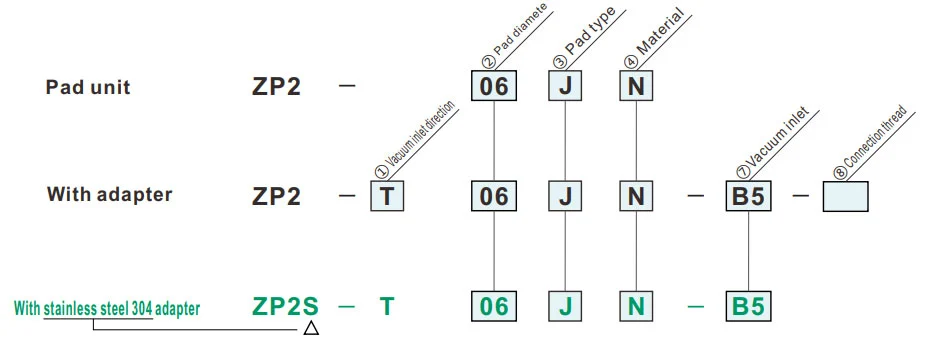

Cómo hacer un pedido
- Para uso donde no hay espacio para el amortiguador (tipo resorte).
- Piezas de trabajo con superficie de adsorción inclinada.
- Aplicable para el adaptador de la serie ZP.
| ①Dirección de entrada de vacío | ⑦Entrada de vacío | ⑧Hilo de conexión | ||
| T | Vertical |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Diámetro de la almohadilla (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Tipo de almohadilla | |
| J | Fuelles (2,5 etapas) |
| ⑦Entrada de vacío | |||
| Rosca macho | A5 | M5x0.8 | |
| A6 | M6x1.0 | ||
| hilo femenino | B4 | M4x0.7 | |
| B5 | M5x0.8 | ||
| Conexión de púas | U4 | Para tubo blando ø4 | M-5AU-4 |
| N4 | Para tubo de nailon ø4 | M-5AN-4 | |
| U6 | Para tubo blando ø6 | M-5AU-6 | |
| N6 | Para tubo de nailon ø6 | M-5AN-6 | |
| Conexión de un toque | 04 | ø4 | |
| 06 | ø6 | ||
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde es modelos personalizados.
| ⑧Hilo de conexión | ||
| Rosca macho | A5 | M5x0.8 |
| A6 | M6x1.0 | |
| hilo femenino | B4 | M4x0.7 |
| B5 | M5x0.8 | |

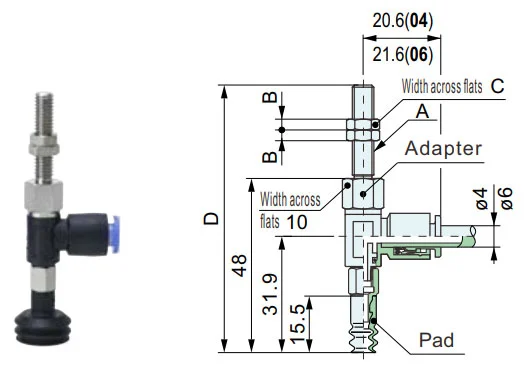

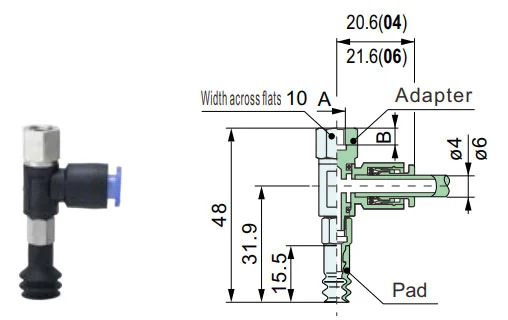

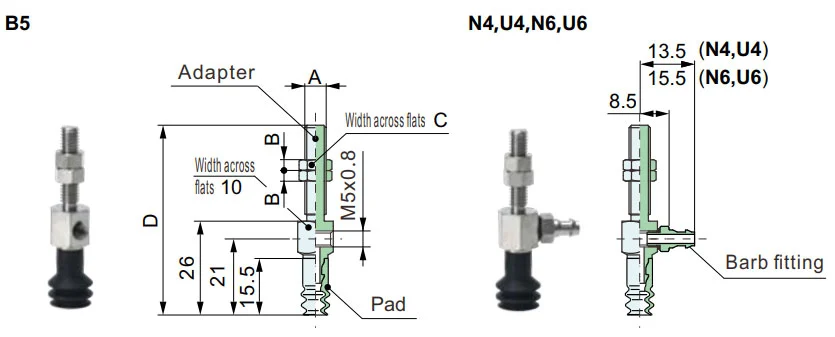

Dimensiones (mm)
El símbolo verde son modelos personalizados.
J
Fuelle
| Modelo | øA | transmisión exterior | jefe | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Modelo para referencia: ZP2-06JN
Dimensiones de montaje del adaptador

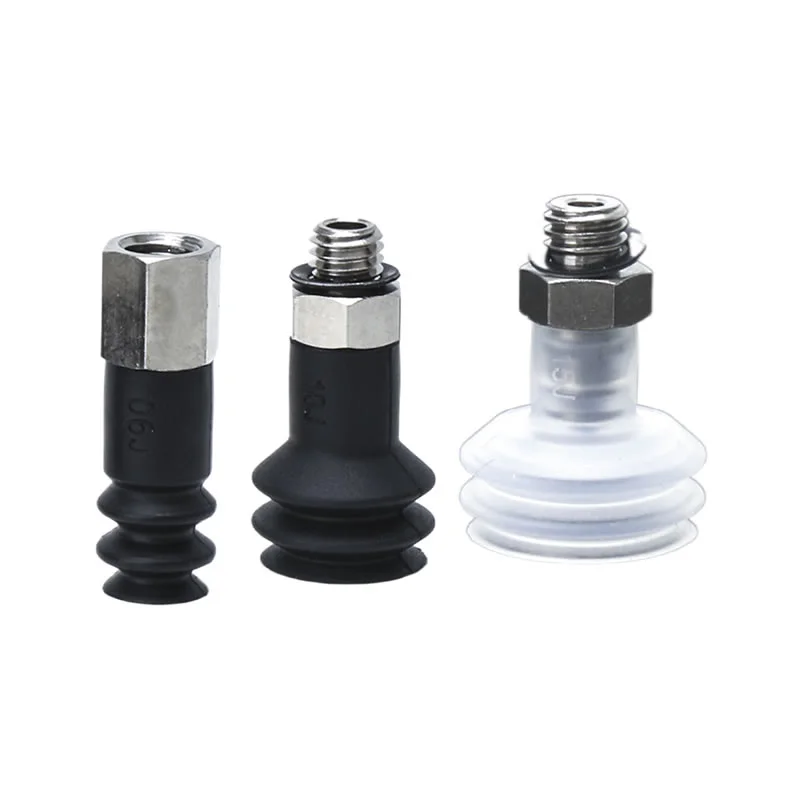

ZP2-T
Vertical
A5, A6
| Modelo | A | B | C | D | Adaptar | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Modelo para referencia: ZP2-TB10JGN-A5
ZP2-T
Vertical
B4, B5
| Modelo | A | B | Adaptar | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Modelo para referencia: ZP2-TB15JN-B5

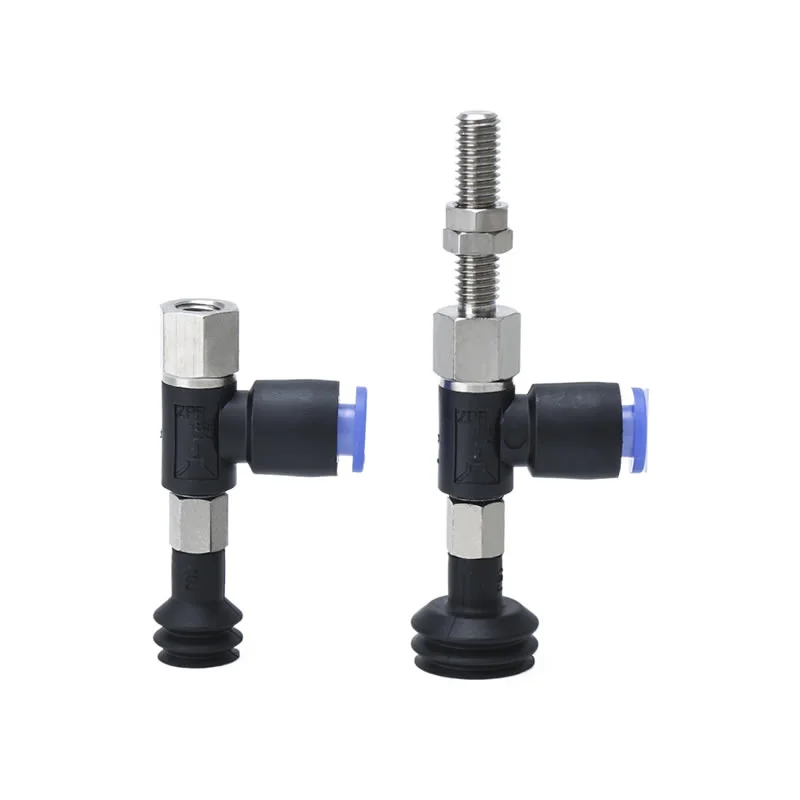

ZP2-R
Lateral
A5, A6
| Modelo | A | B | C | D | Adaptar | ||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Modelo para referencia: ZP2-R06JGN-04-A5 Adaptador para referencia: ZPR1-04-A5
ZP2-R
Lateral
B4, B5
| Modelo | A | B | Adaptar | ||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||

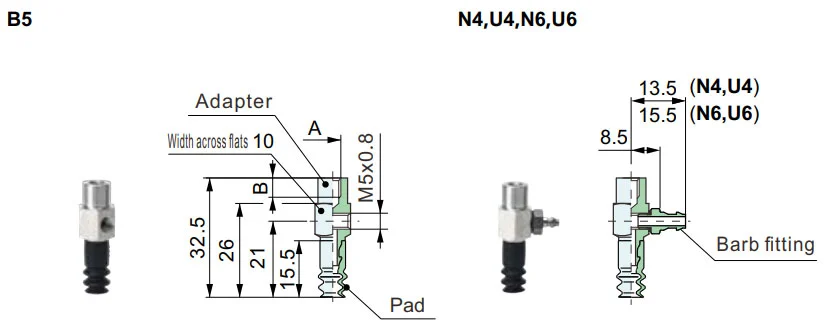

Modelo para referencia: ZP2-RB10JN-06-B5 Adaptador para referencia: ZPR1-06-B5

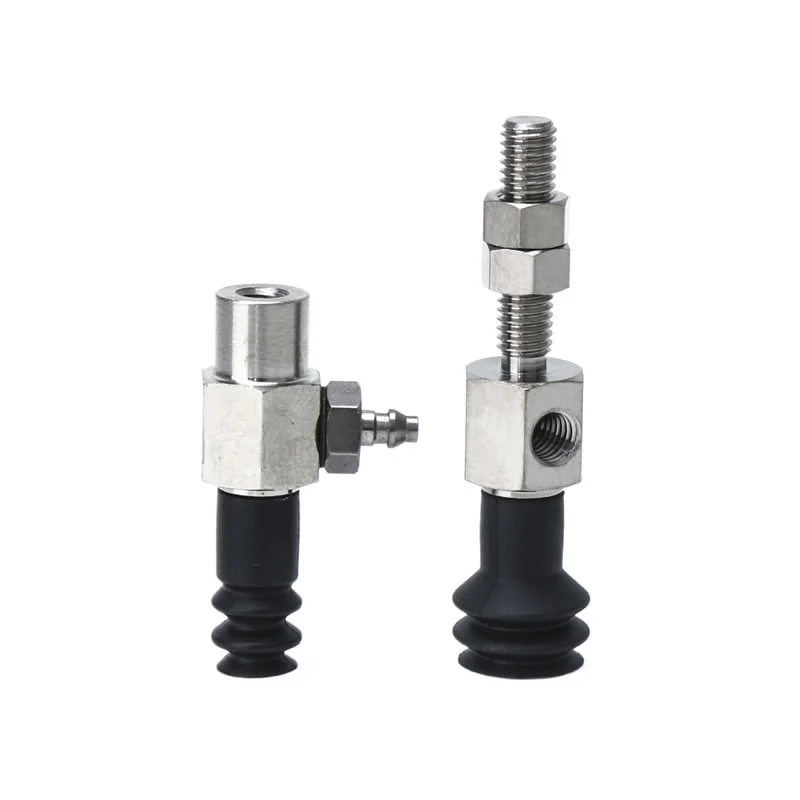

ZP2-Y
Lateral
A5, A6
| Modelo | A | B | C | D | Adaptar | ||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Modelo para referencia: ZP2-YB15JGN-U4-A6 Adaptador para referencia: ZPY1-U4-A6
ZP2-Y
Lateral
B4, B5
| Modelo | A | B | Adaptar | ||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Modelo para referencia: ZP2-Y06JS-N4-B4 Adaptador para referencia: ZPY1-N4-B4
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
