La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de vacío de esponja ZP2
Commaelec opera sus propias instalaciones de fabricación y utiliza caucho, silicona y diversos materiales especializados (como compuestos antiestáticos) de alta calidad en su producción. Ofrecemos una amplia gama de especificaciones de tamaño para elegir. Las Ventosas de Esponja ZP2 son ampliamente utilizadas en el sector de fabricación de electrónica; Diseñada específicamente para manipular piezas de trabajo irregulares, esta serie está disponible en cuatro tamaños compactos: φ6 mm, φ8 mm, φ10 mm y φ15 mm.
Haga clic e inicie la selección.
》Volver a Información del Producto

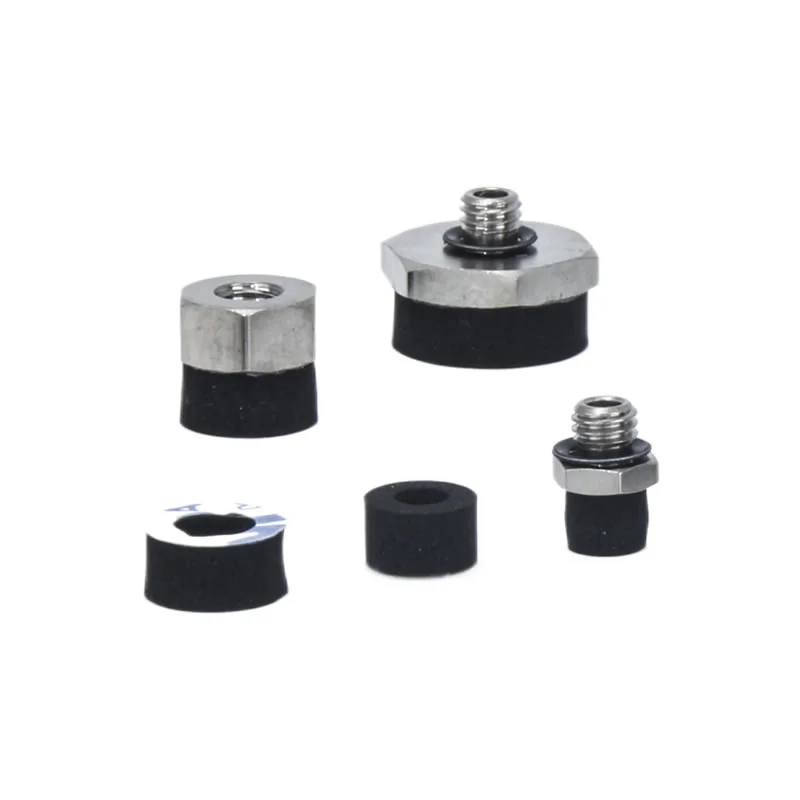

Ventosas de vacío de esponja ZP2

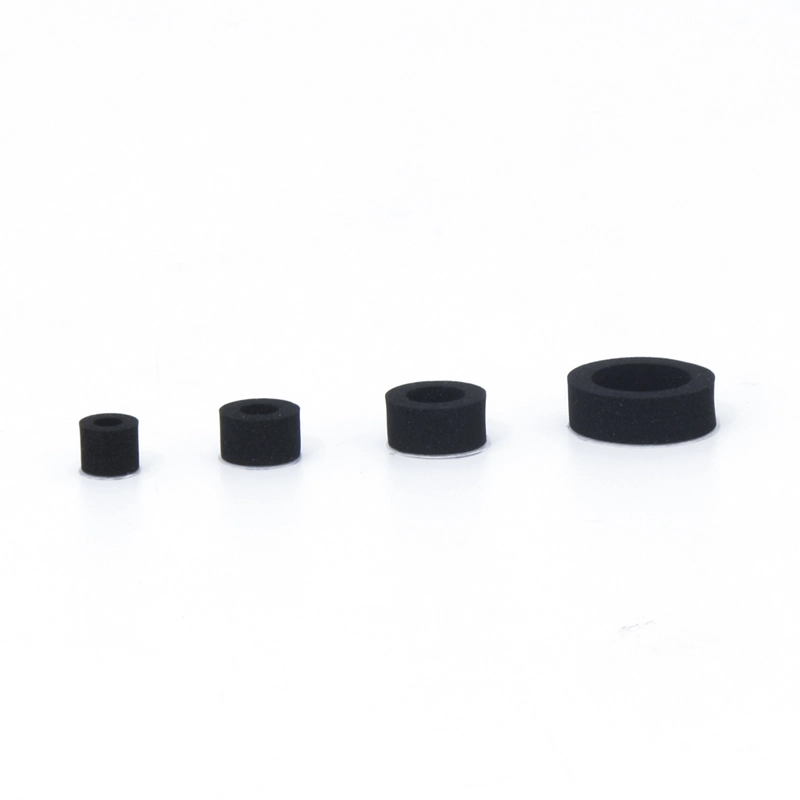

Unidad de ventosa de esponja serie ZP2

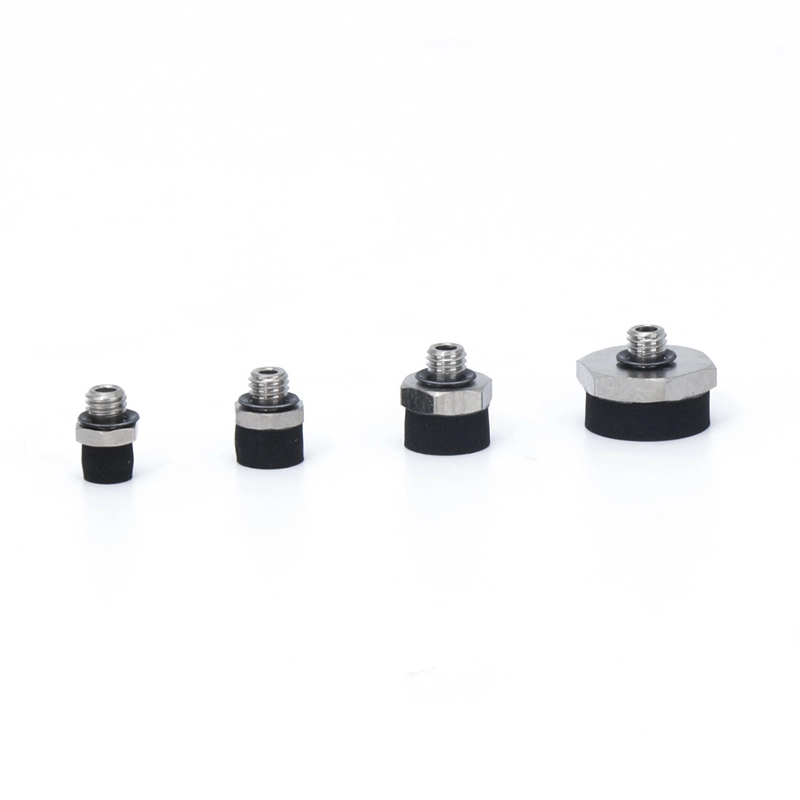

Serie ZP2-T con ventosa de esponja adaptadora
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de esponja al vacío ZP2 están diseñadas para un agarre estable de superficies irregulares, texturizadas o irregulares en sistemas automatizados. Su diseño compacto y flexible los hace ideales para la electrónica, el moldeo por inyección y las pequeñas industrias metalúrgicas.
Características clave de las ventosas de esponja al vacío ZP2
Material altamente elástico
Hecho de material de esponja suave que se adapta a protuberancias, depresiones y superficies rugosas.
Garantiza un agarre suave pero firme sin dañar los componentes delicados.
Excelente sellado
Rellena los huecos de la superficie de forma eficaz para evitar fugas de vacío.
Mantiene una potencia de succión constante para un manejo confiable de piezas de trabajo irregulares
Opciones diversas
Compatible con brazos robóticos y sistemas de manipulación automatizados.
Adecuado para pequeños componentes electrónicos, placas de circuitos, componentes moldeados y piezas de hardware.
Diseño compacto
La construcción que ahorra espacio permite la integración en líneas de producción estrechas
Ideal para estaciones con espacio de instalación limitado
Formularios disponibles
Disponible en variantes planas y texturizadas para adaptarse a diferentes requisitos de superficie.
Adaptable a diversas aplicaciones de automatización con necesidades de manipulación precisas
Rango de diámetro
Ofrecido en φ6 mm, φ8 mm, φ10 mm y φ15 mm
Proporciona flexibilidad para adaptarse a una amplia gama de piezas de trabajo pequeñas e irregulares.
Preguntas frecuentes
¿Para qué se utilizan las almohadillas de esponja ZP2?
Las ventosas de esponja al vacío ZP2 son ideales para agarrar piezas de trabajo irregulares, texturizadas o irregulares en sistemas automatizados, comúnmente utilizados en electrónica, moldeo por inyección y manipulación de piezas metálicas pequeñas.
¿Qué tamaños y formas están disponibles?
Vienen en diámetros de φ6 mm, φ8 mm, φ10 mm y φ15 mm con formas planas o texturizadas, diseñados para una integración compacta en brazos robóticos y líneas de producción automatizadas.
¿Cómo debo elegir el tamaño correcto?
Seleccione una copa que coincida con la superficie y el peso de la pieza de trabajo, asegurando un contacto de vacío suficiente y compatibilidad con su sistema de automatización.
¿Cuál es la capacidad de carga típica?
La carga depende del tamaño de la taza, el tipo de superficie y la fuente de vacío; las copas más pequeñas se adaptan a componentes livianos, mientras que las copas más grandes de φ15 mm pueden manejar piezas ligeramente más pesadas o desiguales.
¿Cuándo debo reemplazarlos?
Reemplace las copas si hay desgaste visible, grietas o deformaciones, o si la adhesión al vacío se vuelve inestable, lo que garantiza un manejo confiable y seguro.

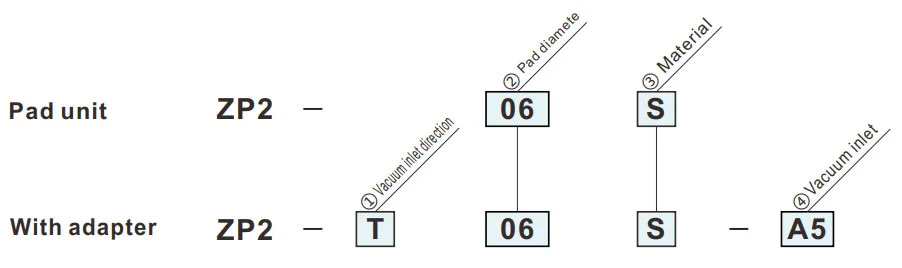

Cómo hacer un pedido
- Para adsorción de piezas de trabajo con protuberancias.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Diámetro de la almohadilla (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Material | |
| S | Esponja CR (Con cinta de doble cara) |
| ④Entrada de vacío | |
| A5 | M5x0.8 (Macho) |
| B5 | M5x0.8 (Hembra) |
Dimensiones (mm)
El símbolo verde son modelos personalizados.
S
Almohadilla de esponja
| Modelo | øA | transmisión exterior | ||
|
② Almohadilla diámetro. |
③ Almohadilla Material |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Modelo para referencia: ZP2-06S
Dimensiones de montaje del adaptador
|
Almohadilla aplicable: 06S
|
Almohadilla aplicable: 08S
|
|
Almohadilla aplicable: 10S
|
Almohadilla aplicable: 15S
|
ZP2-T
Vertical
A5
| Modelo | øA | transmisión exterior | jefe | D | E | L | Adaptador | ||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla Material |
④ Vacío entrada |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Modelo para referencia: ZP2-T06S-A5

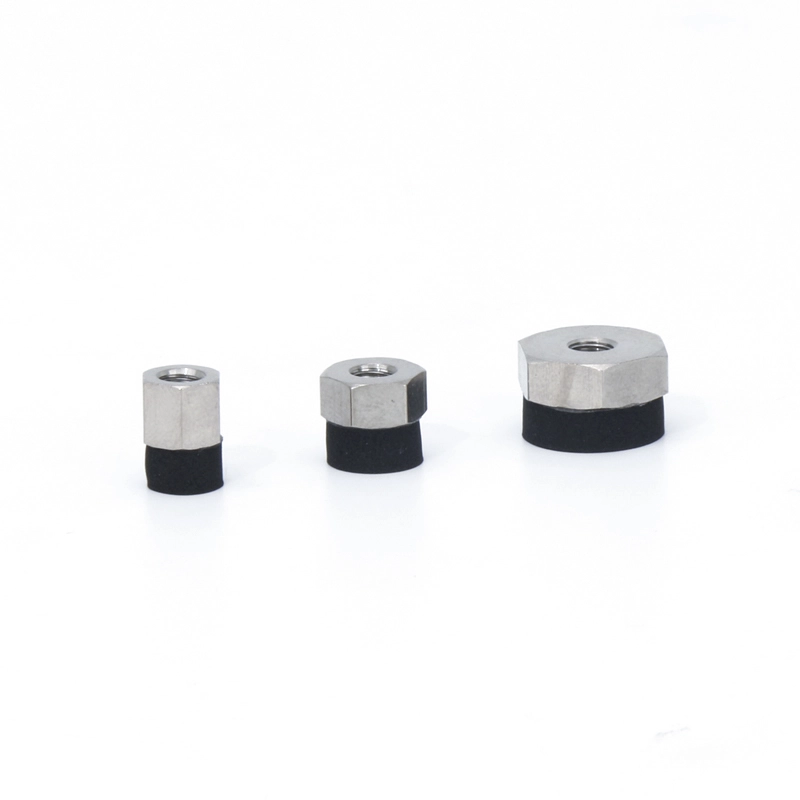

ZP2-T
Vertical
B5
| Modelo | øA | transmisión exterior | jefe | E | L | Adaptador | ||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla Material |
④ Vacío entrada |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Modelo para referencia: ZP2-T06S-B5
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
