La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de Vacío Mini Fuelle ZP2-ZJ
Encuentre una gran selección de ventosas de vacío de mini fuelle ZP2-ZJ de China en Zhejiang Comma Electric Co., Ltd. Estas unidades cuentan con un diseño de fuelle estilo acordeón: cuatro tamaños específicos (φ2 mm, φ4 mm, φ5 mm y φ6 mm) utilizan una estructura de 1,5 fuelles, mientras que los cinco tamaños restantes (φ15 mm, φ20 mm, φ30 mm, φ40 mm y φ46 mm) emplean una estructura de 4,5 fuelles. Todas las ventosas de esta serie se fabrican con materiales de caucho y silicona de alta calidad, y también están disponibles opciones de materiales especiales, como variantes antiestáticas.
Haga clic e inicie la selección.
》Volver a Información del Producto

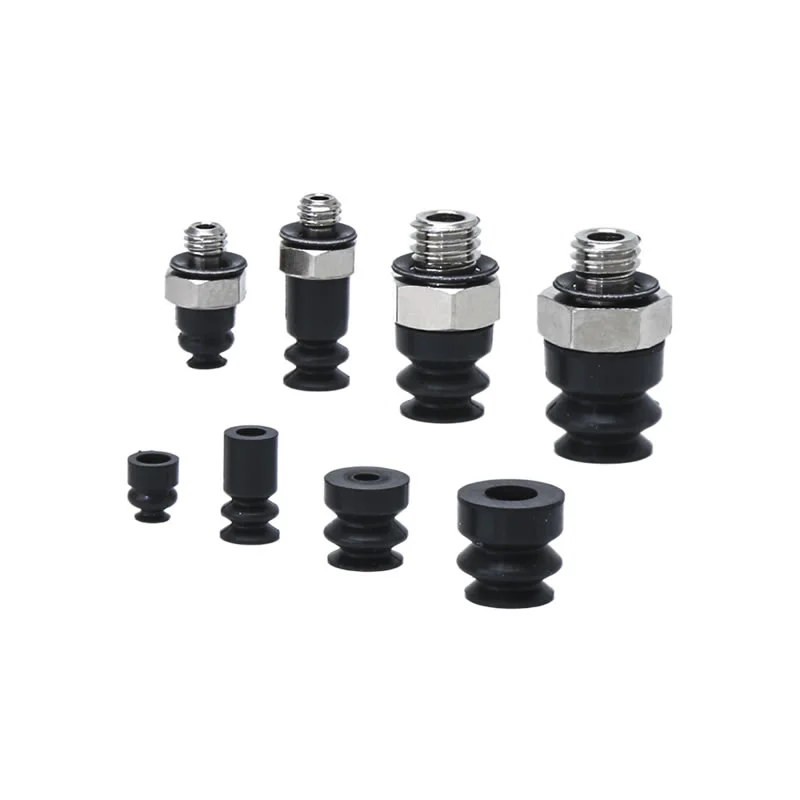

Ventosas de Vacío Mini Fuelle ZP2-ZJ
Unidad de ventosa de fuelle serie ZP2
Serie ZP2-T con ventosa adaptadora de fuelle
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Commaelec, fabricante líder, las Ventosas de Vacío Mini Fuelle ZP2-ZJ son una solución ideal para una manipulación precisa y estable en entornos industriales compactos y de alta eficiencia.
¿Cuáles son las características clave de las pastillas ZP2-ZJ?
Estructura de fuelle
Diseño estilo acordeón con configuraciones de 1,5 capas (φ2–φ6) y 4,5 capas (φ15–φ46)
Los pliegues flexibles se adaptan a superficies de piezas de trabajo irregulares, curvas o inclinadas.
Compensación incorporada para desviaciones de altura y ángulo, lo que reduce los errores de posicionamiento
Elimina la necesidad de espacio de almacenamiento adicional, ideal para diseños de equipos compactos
Opciones de materiales
NBR:rentable y resistente al desgaste para aplicaciones generales
Silicona:Adecuado para ambientes limpios y de alta temperatura.
Materiales personalizados (por ejemplo, antiestáticos) para electrónica e industrias sensibles.
Comma garantiza una calidad del material estable y un rendimiento constante en todos los lotes
Rendimiento alto
Succión fuerte y estable incluso en superficies irregulares o inclinadas
Reduce el riesgo de desprendimiento en comparación con las copas planas convencionales.
Tecnología madura de sellado al vacío y mantenimiento de presión para un funcionamiento confiable
Respaldado por las ventosas de vacío de mini fuelle de China ZP2-ZJ Ventajas del fabricante:Rentabilidad, diversos modelos y cadena de suministro estable.
Cómo elegir las ventosas de vacío de mini fuelle adecuadas ZP2-ZJ
La selección de las ventosas de vacío de mini fuelle ZP2-ZJ adecuadas depende de sus condiciones de trabajo reales. Concéntrese en los siguientes factores prácticos:
1. Forma y superficie de la pieza de trabajo
Superficies irregulares/curvas → elija más capas de fuelle (4,5 capas) para una mejor flexibilidad
Piezas pequeñas y ligeramente irregulares → 1,5 capas es suficiente y más estable
La estructura de fuelle ayuda a compensar las diferencias de ángulo y altura durante el agarre.
2. Tamaño y peso de la pieza de trabajo
Piezas pequeñas/ligeras → φ2–φ6
Piezas más grandes o más pesadas → φ15–φ46
Los diámetros más grandes proporcionan una fuerza de succión más fuerte y una mejor estabilidad.
3. Ambiente de trabajo
Condiciones normales → NBR (rentable)
Alta temperatura/ambiente limpio → silicona
Electrónica/piezas sensibles → materiales antiestáticos
Comma admite la personalización de materiales para satisfacer las necesidades específicas de la industria
4. Espacio y distribución del equipo
Sistemas de automatización compactos → ZP2-ZJ es ideal porque no necesita espacio de almacenamiento adicional
Asegúrese de que la altura y la carrera de la copa coincidan con el diseño de su máquina.
Compruebe la compatibilidad con los sistemas de montaje y vacío existentes.
5. Velocidad y precisión de manejo
Pick-and-place de alta velocidad → vasos más pequeños con respuesta rápida
Se requiere posicionamiento de precisión → elija las capas de fuelle adecuadas para reducir la desalineación
6. Requisitos de estabilidad
Si las piezas de trabajo están inclinadas o colocadas de manera inconsistente, priorice:
Fuelles multicapa
Área de contacto más grande
Esto mejora el sellado y reduce la falla de succión.
Consejo práctico de selección
Si no está seguro, comience con:
Tamaño mediano (p. ej., φ15–φ30)
Material de silicona o NBR
1,5 capas para uso general / 4,5 capas para superficies complejas
Luego optimice en función del rendimiento de la prueba real.

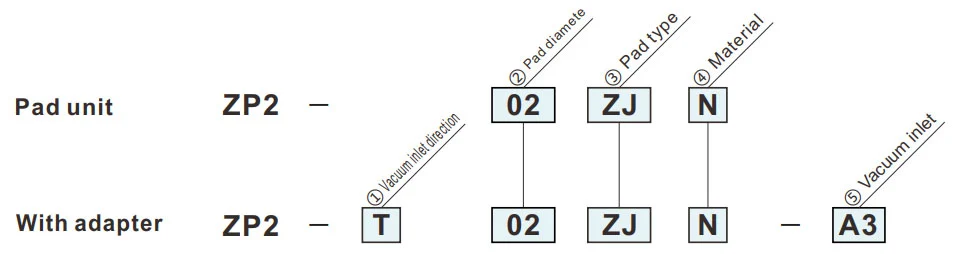

Cómo hacer un pedido
- Para uso donde no hay espacio para el amortiguador (tipo resorte).
- Piezas de trabajo con superficie de adsorción inclinada.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ③Tipo de almohadilla | |
| ZJ | Fuelle |
|
⑤ Entrada de vacío
② Diámetro de la almohadilla (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5 (macho) | ● | ● | — | — |
| A5 | M5x0.8(Macho) | — | — | ● | ● |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.

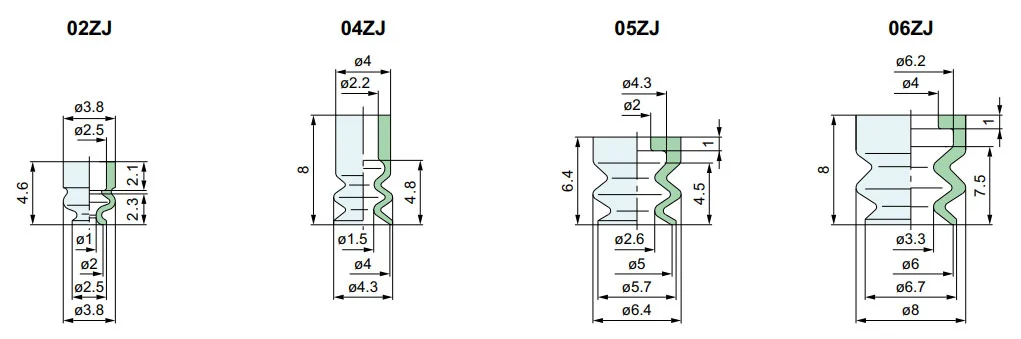

Dimensiones (mm)
El símbolo verde son modelos personalizados.
ZJ
Fuelle
| Modelo | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Modelo para referencia: ZP2-02ZJS

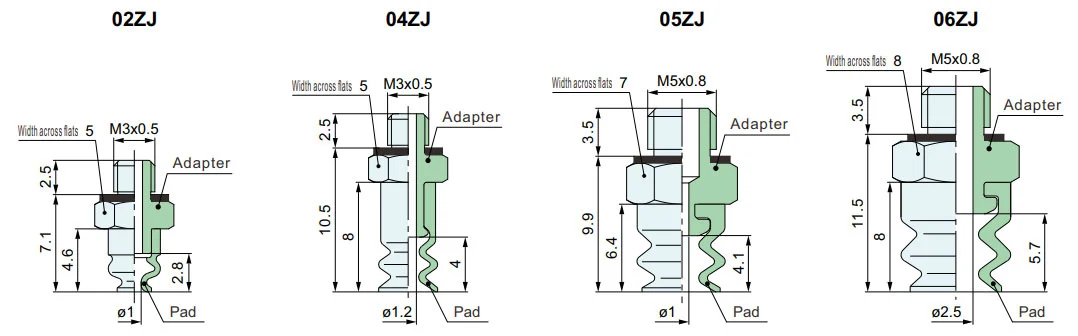

ZP2-T
Vertical
| Modelo | Adaptador | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Modelo para referencia: ZP2-T04ZJGS-A3
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
