Cuando los equipos automatizados deben manejar componentes pequeños en espacios extremadamente limitados,Ventosas de vacío de tipo corto ZP2-MUdeComaProporcionan una solución de agarre por vacío compacta y práctica. Con diámetros de almohadilla de φ2 a φ15 mm, una estructura de perfil bajo, múltiples opciones de materiales y configuraciones de montaje flexibles, la serie ZP2-MU está diseñada para aplicaciones de manipulación de precisión donde las ventosas convencionales pueden ser demasiado grandes o difíciles de colocar.

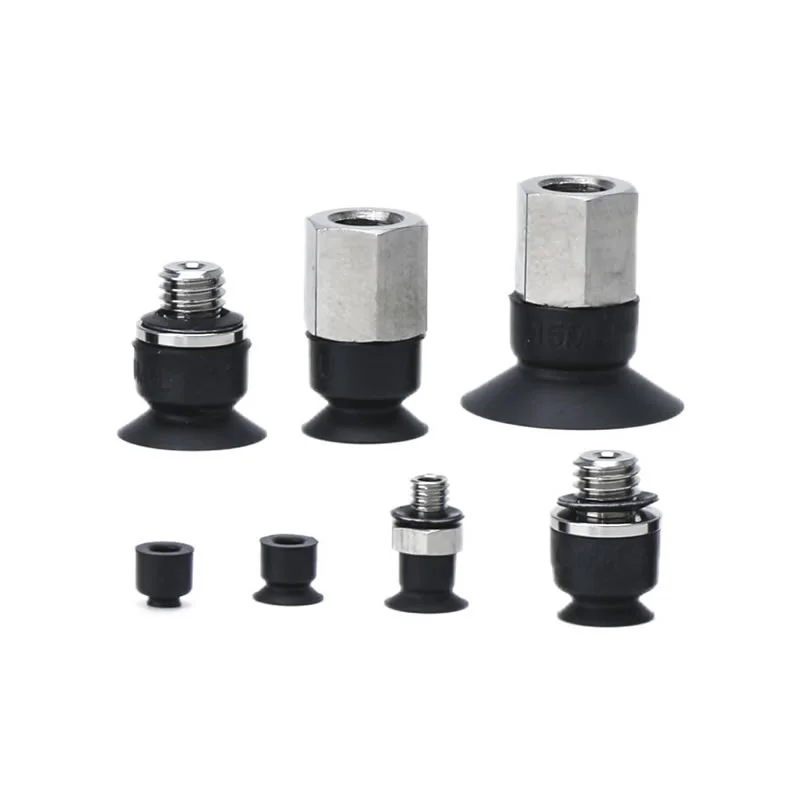

Las ventosas de vacío de tipo corto ZP2-MU son ventosas compactas de tipo plano desarrolladas para piezas de trabajo pequeñas, livianas y de precisión. Su estructura que ahorra espacio los hace particularmente adecuados para equipos de automatización densamente dispuestos, mientras que las opciones de materiales como NBR, caucho de silicona, caucho de uretano, FKM, NBR conductor y caucho de silicona conductor permiten a los ingenieros seleccionar una solución de acuerdo con las condiciones de operación. La serie admite diámetros de almohadilla de φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 y φ15 mm, lo que la hace adecuada para electrónica, semiconductores, ensamblaje de precisión, embalaje y otras aplicaciones de manipulación automatizada.
Tabla de contenido
- ¿Qué son las ventosas de vacío de tipo corto ZP2-MU?
- ¿Por qué es importante el diseño compacto en la automatización?
- ¿Cuáles son las características clave de ZP2-MU?
- ¿Qué especificaciones deberían considerar los compradores?
- ¿Cómo afectan los diferentes materiales de las almohadillas al rendimiento?
- ¿Dónde se pueden utilizar las ventosas de vacío ZP2-MU?
- ¿Cómo deberían los ingenieros seleccionar el modelo adecuado?
- ¿Qué beneficios pueden aportar a los sistemas automatizados?
- Preguntas frecuentes sobre las ventosas de vacío de tipo corto ZP2-MU
- ¿Por qué considerar ZP2-MU para su próximo proyecto de automatización?
¿Qué son las ventosas de vacío de tipo corto ZP2-MU?
Las ventosas de vacío de tipo corto ZP2-MU son ventosas de tipo plano dentro de la serie ZP2, diseñadas específicamente para aplicaciones que requieren dimensiones compactas y una adsorción confiable. Según las especificaciones del producto, los diámetros de almohadilla disponibles oscilan entre φ2 mm y φ15 mm, lo que permite que las ventosas se adapten a piezas de trabajo muy pequeñas.
La configuración de perfil bajo es particularmente valiosa cuando la altura de instalación disponible es restringida. En lugar de requerir un gran ensamblaje vertical, la estructura corta permite colocar la ventosa más cerca de la pieza de trabajo. Esto puede ayudar a los diseñadores de equipos a crear pinzas más compactas y mejorar la accesibilidad de componentes pequeños.
La superficie de contacto plana también favorece un contacto estrecho con las piezas de trabajo adecuadas. En operaciones de recogida y colocación de precisión, mantener un contacto estable es importante porque el movimiento excesivo, la deformación o el posicionamiento inconsistente pueden afectar la precisión del ensamblaje posterior.
Para obtener información adicional, los compradores pueden revisar Comma'sVentosas de vacío de tipo corto ZP2-MU página del productopara obtener información detallada sobre el modelo y realizar pedidos de configuraciones.
¿Por qué es importante el diseño compacto en la automatización?
Los equipos de automatización modernos son cada vez más compactos. Los robots, los actuadores lineales, las estaciones de montaje y los sistemas de manipulación de precisión a menudo necesitan realizar múltiples operaciones dentro de un entorno de trabajo limitado. En tales entornos, las dimensiones de cada componente neumático pueden afectar el diseño mecánico general.
Una ventosa de vacío corta puede ofrecer varias ventajas prácticas:
- Altura de instalación reducida:La construcción de perfil bajo es adecuada para espacios verticales restringidos.
- Mejor accesibilidad:Las almohadillas pequeñas pueden alcanzar piezas de trabajo ubicadas dentro de diseños de componentes densos.
- Diseño de pinza compacto:Se pueden integrar múltiples puntos de succión pequeños en un área limitada.
- Manejo de precisión:Los diámetros de almohadilla pequeños pueden adaptarse más eficazmente a superficies de piezas de trabajo pequeñas.
- Integración flexible de equipos:Diferentes configuraciones de entrada y rosca simplifican el diseño del sistema neumático.
Estas características hacen que las ventosas compactas sean particularmente relevantes para los fabricantes que desarrollan equipos de producción automatizados de alta velocidad y alta densidad.
¿Cuáles son las características clave de ZP2-MU?
El rendimiento de una ventosa de vacío depende de algo más que de su diámetro. Los ingenieros también deben considerar su perfil, material, método de conexión, características de la pieza de trabajo y entorno operativo.
1. Tamaños de almohadillas ultracompactas
Los modelos ZP2-MU están disponibles en tamaños de φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 y φ15 mm. Esta amplia selección hace que la serie sea adecuada para microcomponentes y piezas ligeras.
2. Estructura de contacto plana
La configuración MU utiliza un diseño de plataforma plana. Esta estructura está diseñada para un contacto estable con piezas de trabajo con la forma adecuada y puede ayudar a mantener una adsorción constante durante ciclos repetidos de recogida y colocación.
3. Múltiples opciones de materiales
Los usuarios pueden seleccionar diferentes materiales de caucho según la temperatura, la exposición química, el desgaste y los requisitos electrostáticos. Esto hace que la familia de productos sea más adaptable que una ventosa de un solo material.
4. Múltiples configuraciones de montaje
La serie admite opciones de conexión que incluyen roscas externas A3 y configuraciones H5 o B5 para diferentes tamaños de almohadilla. Las disposiciones de entrada de vacío verticales también están disponibles a través de las configuraciones ZP2-T.
5. Opciones conductivas para aplicaciones sensibles
Se pueden seleccionar opciones de NBR conductor y caucho de silicona conductor cuando el control de la electricidad estática es importante. Esto es especialmente relevante para los entornos de fabricación de electrónica y semiconductores.
¿Qué especificaciones deberían considerar los compradores?
La elección de una ventosa de vacío debe comenzar con la configuración real de la pieza de trabajo y la máquina, en lugar de simplemente seleccionar el modelo más pequeño disponible. Las siguientes especificaciones son importantes al evaluar ZP2-MU para un proyecto de automatización.
| Especificación | Opciones / Información Disponibles | Por qué es importante |
|---|---|---|
| Tipo de almohadilla | Tipo plano MU | Soporta contacto compacto y estable con superficies adecuadas. |
| Diámetro de la almohadilla | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Permite adaptar la almohadilla a las dimensiones pequeñas de la pieza de trabajo. |
| Material | NBR, Silicona, Uretano, FKM, NBR Conductivo, Silicona Conductiva | Permite la adaptación a los requisitos de control de temperatura, químicos, desgaste y estática. |
| Conexión | A3, H5, B5 según modelo | Admite la integración con diferentes diseños neumáticos |
| Estructura | Perfil corto/bajo | Útil donde la altura de instalación está restringida |
| Piezas de trabajo típicas | Componentes pequeños y ligeros | Adecuado para operaciones de recogida y colocación de precisión |
¿Cómo afectan los diferentes materiales de las almohadillas al rendimiento?
La selección del material es una de las decisiones más importantes a la hora de especificar una ventosa. Los diferentes materiales exhiben diferentes niveles de resistencia a la temperatura, resistencia química, resistencia a la abrasión e idoneidad para entornos industriales especiales.
| Material | Rango de temperatura típico | Aplicaciones adecuadas |
|---|---|---|
| NBR | 0°C a 120°C | Trabajos industriales en general, placas metálicas, enchapados y cartón corrugado. |
| Caucho de silicona | -30°C a 200°C | Manipulación de semiconductores, piezas de trabajo delgadas y equipos relacionados con la alimentación |
| Caucho de uretano | 0°C a 60°C | Manipulación general de cartón corrugado, chapa de hierro y enchapado. |
| FKM | 0°C a 250°C | Aplicaciones relacionadas con productos químicos y entornos de temperatura exigentes |
| NBR conductor | 0°C a 100°C | Aplicaciones de semiconductores que requieren control de electricidad estática. |
| Silicona conductora | -10°C a 200°C | Aplicaciones de semiconductores y electrónica con problemas electrostáticos. |
La selección real del material siempre debe basarse en el entorno operativo completo, incluida la superficie de la pieza de trabajo, la temperatura, los productos químicos, las condiciones de vacío y la vida útil requerida.
¿Dónde se pueden utilizar las ventosas de vacío ZP2-MU?
Las pequeñas dimensiones y la flexibilidad del material de ZP2-MU hacen que la serie sea particularmente relevante para la automatización de precisión.
Fabricación de electrónica y semiconductores.
Los componentes electrónicos pequeños requieren un manejo cuidadoso porque una fuerza mecánica excesiva o una descarga electrostática pueden dañar productos sensibles. Por lo tanto, se pueden considerar las opciones de silicona conductora y NBR conductor para aplicaciones donde el control estático es parte del diseño del equipo.
Montaje de precisión
Los sistemas de ensamblaje automatizados a menudo manipulan pequeñas piezas de plástico, metal o electrónicas. Una ventosa compacta puede ayudar a que las herramientas del extremo del brazo alcancen las piezas de trabajo sin interferir con los componentes adyacentes.
Automatización de embalaje
Los componentes de embalaje ligeros y los productos pequeños se pueden transferir mediante tecnología de agarre por vacío. También se pueden disponer varias ventosas pequeñas para crear un patrón de agarre personalizado.
Manipulación de microcomponentes
Cuando las piezas de trabajo tienen solo unos pocos milímetros de tamaño, es posible que una ventosa grande no proporcione un área de contacto eficiente. La gama de φ2–φ15 mm de ZP2-MU ofrece más opciones para hacer coincidir el punto de agarre con el componente.
¿Cómo deberían los ingenieros seleccionar el modelo adecuado?
Un proceso de selección sistemático puede reducir los problemas de integración y mejorar la confiabilidad del agarre por vacío.
- Mida el área de contacto disponible.Seleccione un diámetro de almohadilla que se ajuste de forma segura a la superficie de agarre prevista.
- Verifique el espacio de instalación.Confirme que la estructura de tipo corto y la configuración de conexión seleccionada se ajusten a la pinza.
- Evaluar el material de la pieza de trabajo.La textura, la rigidez, la porosidad y la limpieza de la superficie pueden afectar el rendimiento de la aspiradora.
- Seleccione el material de goma apropiado.Considere la temperatura, los productos químicos, la abrasión y la electricidad estática.
- Confirme la conexión de vacío.Haga coincidir la configuración A3, H5, B5 o el adaptador aplicable con el sistema neumático.
- Pruebe el conjunto completo.Verifique la estabilidad de la adsorción, el tiempo del ciclo, la precisión del posicionamiento y el comportamiento de liberación en condiciones operativas reales.
Este enfoque es especialmente útil para compradores que buscan un fabricante o proveedor chino capaz de satisfacer requisitos de componentes neumáticos personalizados.
¿Qué beneficios pueden aportar a los sistemas automatizados?
Para los fabricantes de maquinaria, el valor de una ventosa compacta no es simplemente su pequeño tamaño. Su verdadera ventaja proviene de cómo esa compacidad contribuye al sistema de automatización general.
- Eficiencia espacial:La construcción corta ayuda a los ingenieros a trabajar dentro de áreas de instalación restringidas.
- Compatibilidad de componentes:Múltiples tamaños de almohadillas se adaptan a diferentes piezas de trabajo pequeñas.
- Flexibilidad de materiales:Varias opciones de caucho son compatibles con diferentes entornos industriales.
- Manejo orientado a la precisión:Las superficies de contacto pequeñas pueden adaptarse mejor a los microcomponentes.
- Opciones de control estático:Los materiales conductores están disponibles para aplicaciones de electrónica y semiconductores.
- Flexibilidad de integración:Diferentes configuraciones de entrada y rosca pueden simplificar el diseño del equipo.
- Consistencia de la producción a granel:Para los sistemas automatizados que utilizan múltiples ventosas, la consistencia dimensional es importante para un rendimiento de agarre repetible.
Preguntas frecuentes sobre las ventosas de vacío de tipo corto ZP2-MU
¿Qué significa MU en la serie ZP2?
MU identifica la configuración plana y de tipo corto dentro de la serie ZP2. Está diseñado para una instalación compacta y un manejo preciso de piezas de trabajo pequeñas y livianas.
¿Qué tamaños están disponibles para ZP2-MU?
Los diámetros de almohadilla disponibles incluyen φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 y φ15 mm. Se debe seleccionar el tamaño apropiado según las dimensiones de la pieza de trabajo y el área de contacto utilizable.
¿Qué material es adecuado para aplicaciones de semiconductores?
El caucho de silicona está listado para aplicaciones relacionadas con semiconductores, mientras que el NBR conductor y el caucho de silicona conductor están disponibles cuando se requiere control de la electricidad estática. La selección final debe considerar el entorno del proceso específico.
¿Se puede utilizar ZP2-MU en espacios de instalación limitados?
Sí. Su estructura corta y de bajo perfil está diseñada específicamente para aplicaciones donde la altura de instalación está restringida.
¿Se pueden personalizar las ventosas?
Las configuraciones seleccionadas se pueden personalizar. Los compradores deben proporcionar información sobre la pieza de trabajo, el diámetro requerido de la almohadilla, el material, la configuración de montaje, la dirección de entrada del vacío y el entorno operativo para poder evaluar la configuración adecuada.
¿Por qué considerar ZP2-MU para su próximo proyecto de automatización?
Las ventosas de vacío de tipo corto ZP2-MU combinan una construcción compacta, diámetros de almohadilla pequeños, selección de materiales flexible y múltiples opciones de montaje en una solución práctica para el manejo de vacío de precisión. Desde la producción de semiconductores y electrónica hasta el ensamblaje de precisión y la automatización del embalaje, la serie puede ayudar a los diseñadores de máquinas a abordar los desafíos de las piezas pequeñas y los espacios de instalación restringidos.
Si está buscando ventosas de vacío compactas para equipos automatizados, evaluando diferentes materiales de almohadilla o desarrollando una solución de agarre neumático personalizada,Comapuede ayudarle a identificar una configuración ZP2-MU adecuada según los requisitos de su aplicación. Para selección de modelos, compras al por mayor, soluciones personalizadas o preguntas técnicas,contáctanospara discutir su proyecto y encontrar la solución de ventosa de vacío adecuada para su sistema de automatización.
