La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).

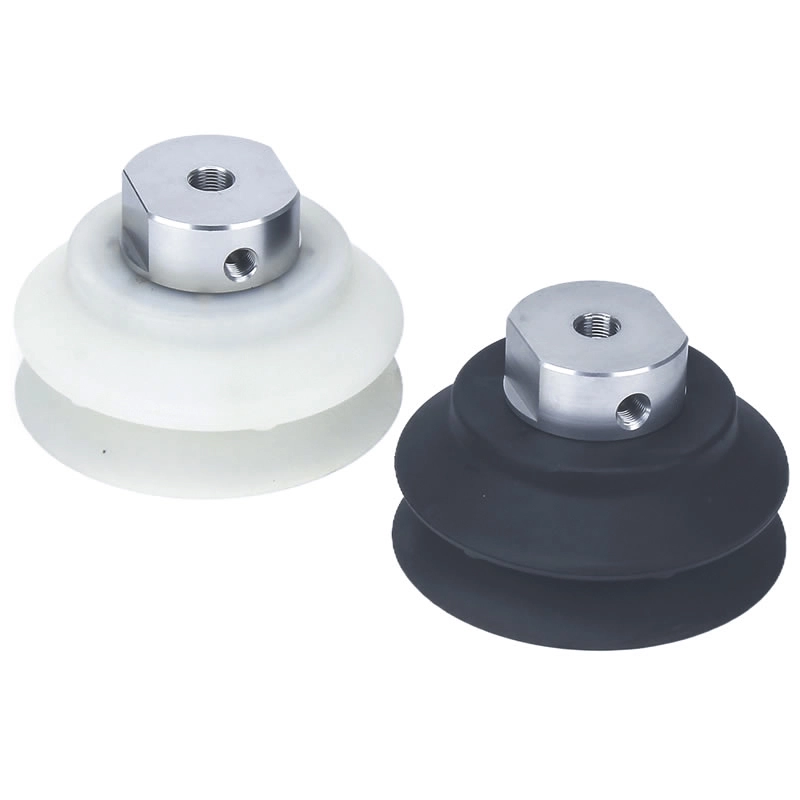

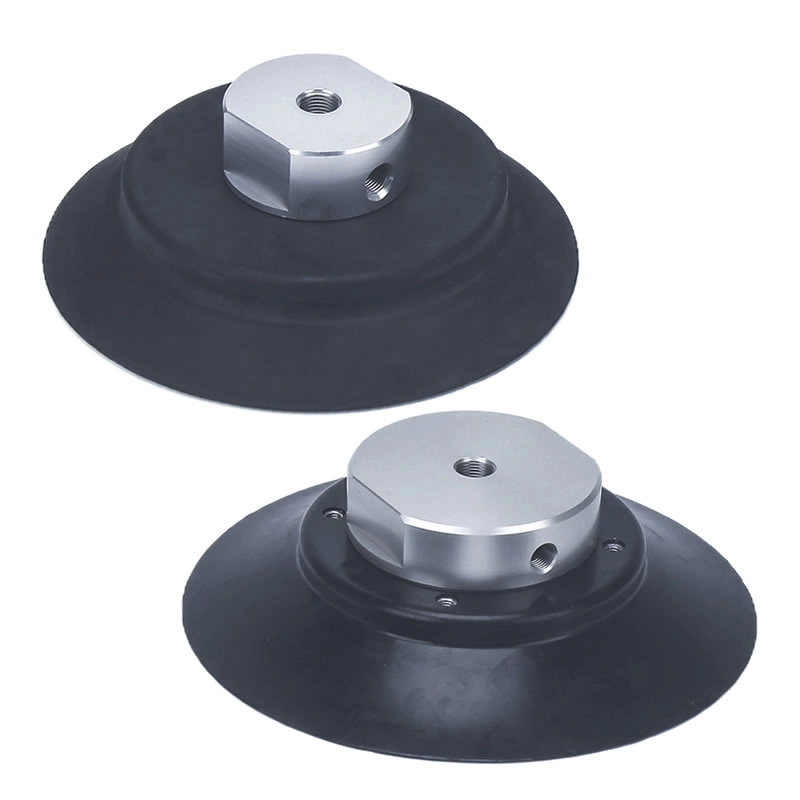

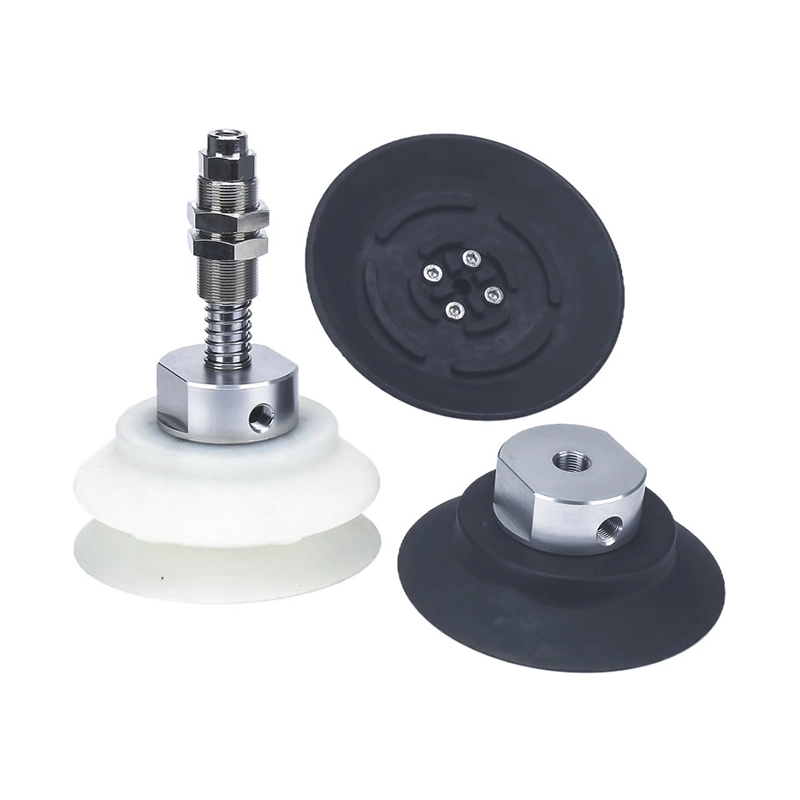

Ventosas de Vacío de Alta Rigidez ZP2
Como fabricante líder en China, nuestra fábrica ofrece ventosas de vacío de alta rigidez personalizadas ZP2 (Ø150-250 mm) para tareas pesadas. Con un diseño oscilante para superficies inclinadas y opciones NBR/silicona/antiestáticas, esta herramienta directa del proveedor garantiza una adsorción estable y mitigación de impactos.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de Vacío de Alta Rigidez ZP2

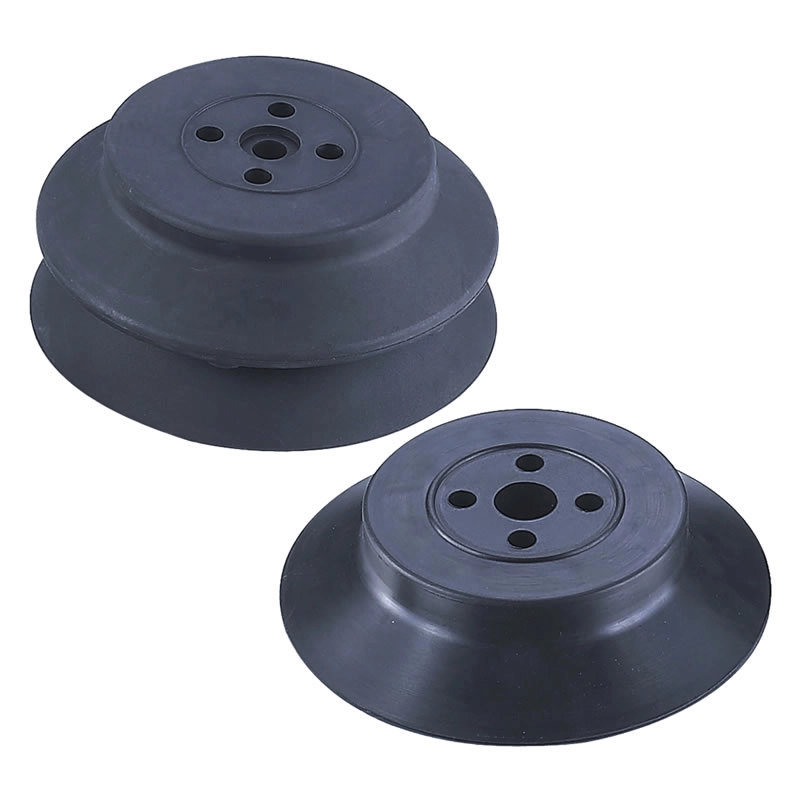

Unidad de almohadilla resistente serie ZP2
Ventosas de vacío de alta resistencia con adaptador serie ZP2-T
Serie ZP2-T de ventosas de uso intensivo con tampón
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Compre ventosas de vacío de alta rigidez ZP2 personalizadas de Zhejiang Comma Electric Co., Ltd., que es uno de los fabricantes y proveedores en China. La ventosa de vacío ZPT de alta resistencia es una herramienta especializada para manipular piezas de trabajo pesadas. Disponible en múltiples diámetros (φ150, φ200, φ250), presenta varios materiales, incluidos NBR, caucho de silicona, caucho de poliuretano, caucho fluorado y EPR. Cada material ofrece propiedades distintas, como dureza, rango de temperatura de funcionamiento y resistencia química, lo que permite una selección personalizada basada en entornos de trabajo específicos y requisitos de la pieza de trabajo. Disponible en versiones acolchadas y no acolchadas, el diseño acolchado mitiga eficazmente las fuerzas de impacto durante el contacto con la pieza de trabajo, lo que lo hace ideal para superficies frágiles. La salida de vacío está orientada verticalmente, con opciones de montaje disponibles a través de roscas externas o internas.
Preguntas frecuentes
¿Qué tallas hay disponibles?
Las ventosas de vacío de alta rigidez ZP2 de Commaelec están disponibles en diámetros estándar: φ40, φ50, φ63, φ80, φ100 y φ125.
Tamaños más pequeños: adecuados para piezas más ligeras o de precisión
Tamaños más grandes: proporcionan una succión más fuerte para manejo pesado
La fábrica de Commaelec mantiene stock regular y también admite tamaños personalizados para proyectos específicos.
¿Cuándo deberían ser reemplazados?
Se recomienda el reemplazo cuando:
El labio muestra desgaste, grietas o deformación.
La fuerza de succión se vuelve inestable o disminuye
Se producen fugas de aire frecuentes durante el funcionamiento.
En la automatización de ciclo alto, la inspección periódica es importante. Commaelec utiliza materiales de alta calidad (NBR, silicona, PU, etc.) para prolongar la vida útil, pero el reemplazo oportuno garantiza seguridad y eficiencia.
¿Trabajan con buffers?

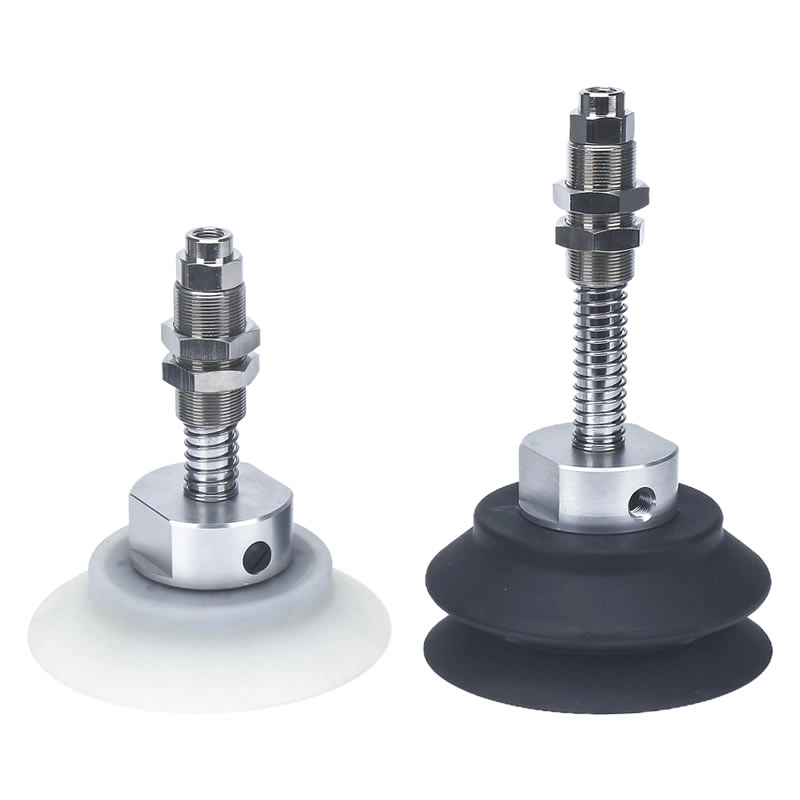

Sí. Las ventosas de vacío de alta rigidez ZP2 pueden equiparse con soportes amortiguadores (amortiguados).
Reduce el impacto durante el contacto con la pieza de trabajo.
Protege superficies frágiles como vidrio o materiales revestidos.
Mejora la precisión del posicionamiento en sistemas automatizados.
Commaelec proporciona soportes y adaptadores de buffer compatibles para una integración flexible.
¿Cuáles son las aplicaciones típicas?
Estas ventosas son muy utilizadas en:
Brazos robóticos y líneas de producción automatizadas.
Manipulación de láminas de metal, paneles de vidrio y componentes pesados.
Superficies irregulares o ligeramente inclinadas donde se requiere un agarre estable
Industrias de baterías de litio y electrónica (con accesorios de acero inoxidable)

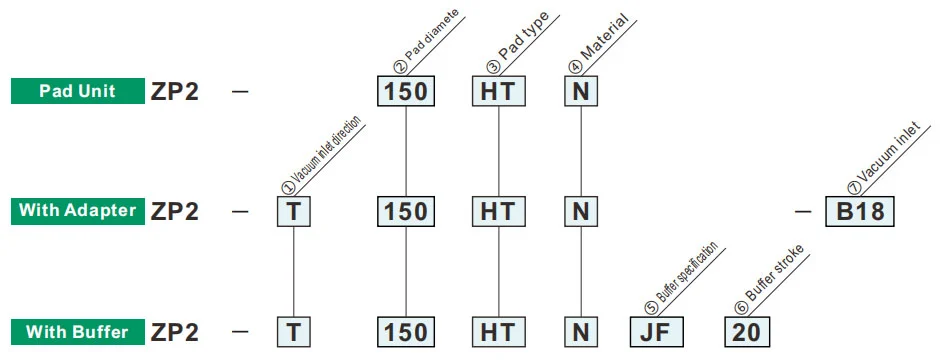

Cómo hacer un pedido
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Diámetro de la almohadilla ③Tipo de almohadilla (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Plano fino con nervadura. | ● | ● | ● | |
| media pensión | Tipo de fuelle | ● | - | - | |
| ⑦Entrada de vacío | B16 | M16x1.5 | ● | ● | - |
| B18 | M18x1.5 | ● | ● | ● | |
| ⑤Especificación del búfer | |
| JF | Giratorio (acero, con casquillo) |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| ⑥ Golpe de búfer | |
| 20 | 20mm |
| 50 | 50mm |
| Carrera de amortiguación (mm) | Fuerza reactiva del resorte[N] | |
| A 0 tiempos | A toda marcha | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |
Dimensiones (mm)
HT
Plano delgado con tipo nervadura
150.200
| øA | transmisión exterior | jefe | sobredosis | P | Y | ||||
| Modelo | ②Diámetro de la almohadilla. | ③Tipo de almohadilla | ④Material de la almohadilla | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Modelo para referencia: ZP2-150HTN

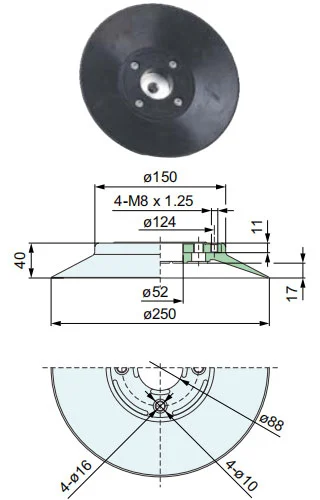

HT
Plano delgado con tipo nervadura
250
| Modelo | ②Diámetro de la almohadilla. | ③Tipo de almohadilla | ④Material de la almohadilla |
| ZP2 | 250 | HT | NS |
Modelo para referencia: ZP2-250HTS
HT
Plano delgado con tipo nervadura
150.200
| Modelo | ②Diámetro de la almohadilla. | ③Tipo de almohadilla | ④Material de la almohadilla |
| ZP2 | 150 | media pensión | NS |
Modelo para referencia: ZP2-150HBS
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
