Mantenimiento de la ventosa: una guía práctica de cuidados para principiantes en el manejo de aspiradoras

Cuando comencé en neumática, mi supervisor me dijo algo que no aprecié del todo hasta años más tarde: "Una ventosa no se desgasta por sí sola. Simplemente se descuida hasta que falla".

La mayoría de los fracasadosalmohadillas de vacíoHe visto en los talleres que el trabajo duro no los sometía a golpes, sino que los ignoraban hasta que se jubilaban. Esta guía está escrita para ingenieros y técnicos que son nuevos en el manejo de vacío y desean mantener sus ventosas funcionando por más tiempo con menos dramatismo.

Conozca primero las señales de advertencia

Antes de crear una rutina de mantenimiento, es necesario reconocer cuándo algo anda mal. Demasiadas personas esperan hasta que la almohadilla deje caer una pieza de trabajo antes de investigar. Para entonces ya será demasiado tarde.

Esté atento a estas seis señales:

• El tiempo del ciclo aumenta lentamente
• Fallos ocasionales de agarre o deslizamientos.
• El labio sellador tiene un aspecto brillante o aceitoso.
• Grietas visibles o distorsión en el labio.
• Las piezas de trabajo comienzan a mostrar marcas después de su manipulación.
• El vacuómetro indica más de un 10 % por debajo del valor registrado en la primera puesta en servicio

Cualquiera de estos es suficiente para detenerse e investigar. No espere a que la parte caída le alegre el día.

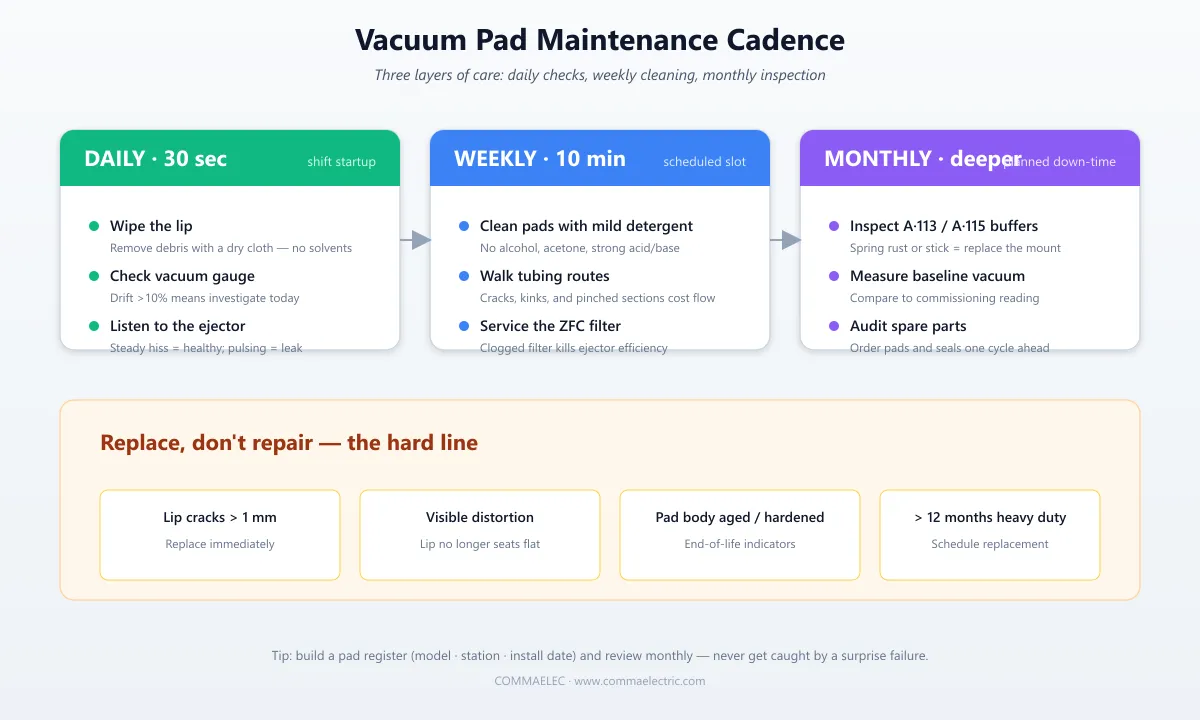

Diariamente: 30 segundos son suficientes

El mantenimiento no es un gran proyecto.Las cosas más importantes tardan menos de un minuto.

Mira el labio antes de comenzar..Los restos del turno anterior (restos de embalaje, polvo de papel, película de aceite, virutas) destruyen el sello. Limpie con un paño limpio y seco. Evite los solventes; un paño seco es suficiente.

Mirada al vacuómetroe. La mayoría de las configuraciones tienen un medidor cerca del eyector. Anote la lectura cuando el sistema esté recién puesto en servicio. Compara diariamente. Hasta un 5% de deriva es ruido normal. Más del 10% significa que algo ha cambiado.

Escuche el eyector.Un generador de vacío en buen estado emite un silbido constante. Si se vuelve más ruidoso, más apagado o comienza a pulsar, probablemente tenga una fuga en alguna parte o un filtro obstruido.

Estas tres comprobaciones juntas duran unos 30 segundos y cuentan como una comprobación de estado diaria de todo el circuito de vacío.

Semanal: 10 minutos son suficientes

Bloquee un espacio fijo una vez a la semana y revise esta lista.

Limpiar las almohadillas. Lavar con agua tibia y un detergente neutro suave.Evite el alcohol, la acetona, los ácidos y las bases fuertes: estos degradan el NBR, la silicona, el poliuretano y la mayoría de los elastómeros a nivel molecular. El NBR se hincha en algunos disolventes; La silicona se vuelve quebradiza en ácido fuerte.

Seque al aire de forma natural o utilice una pistola de aire a baja presión.No dispare una pistola de aire a alta presión a corta distancia: deformará el labio de sellado.

Camine por la ruta del tubing.Busque grietas, endurecimiento, torceduras o secciones pellizcadas. La tubería apretada es una de las fallas silenciosas más comunes en los sistemas neumáticos: la tubería que queda atrapada debajo de las bandejas de cables o presionada por ejes móviles desarrolla lentamente una sección transversal en forma de "pesa" en su interior y las pérdidas de flujo pueden exceder el 30%.

Limpie o dé servicio al filtro de vacío.Los filtros de vacío de la serie ZFC y los filtros en línea HFL de COMMAELEC tienen un recipiente transparente. Cuando se decolore, déle servicio. El filtro es esencialmente el pulmón del sistema de vacío: cuando se obstruye, el eyector trabaja más, extrae más energía y muere más joven.

Mensual: un poco más completo

Los controles mensuales van un nivel más profundo.

Inspeccione los soportes con resorte.Los soportes amortiguadores de resorte interno A·113 y A·115 de COMMAELEC actúan como amortiguadores entre el robot y la plataforma. Si ve óxido, adherencia o un resorte que no regresa después de la compresión, reemplácelo. Un amortiguador fallido permite que los impactos lleguen directamente al labio de sellado, y ese daño es irreversible.

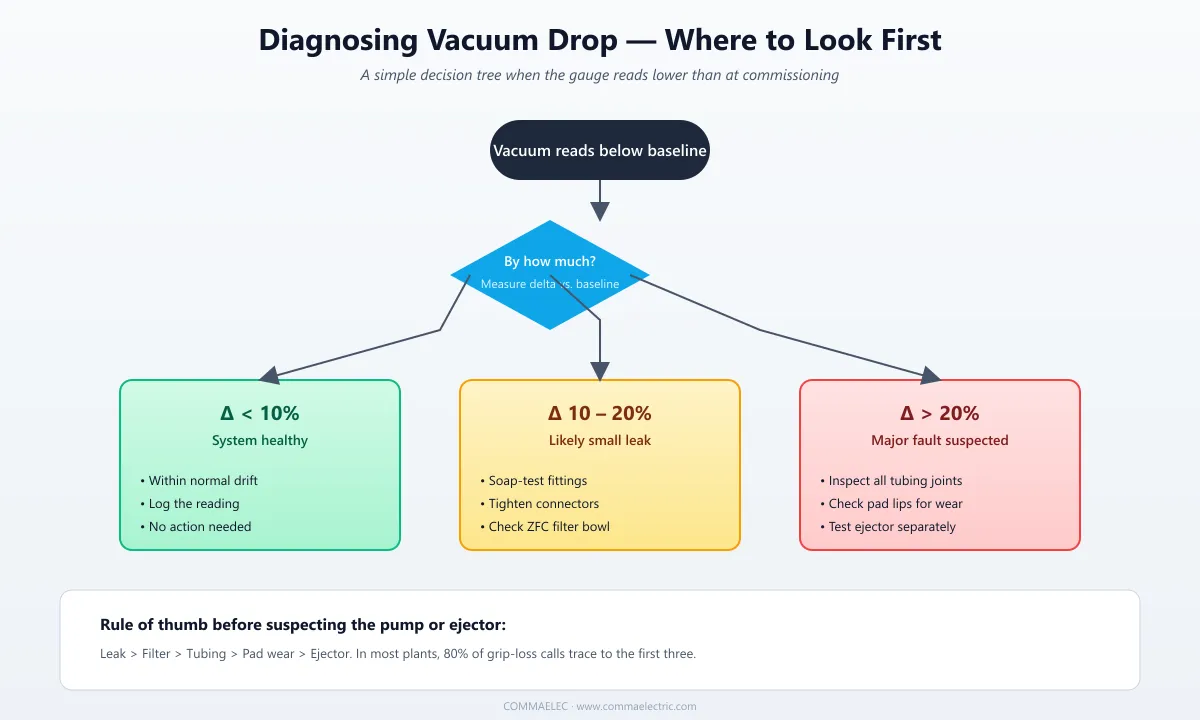

Mida el nivel de vacío.Desconecte la ventosa de la pieza de trabajo y lea el vacío en el lado del eyector. Compare con la línea de base que registró en la puesta en servicio:

• Menos del 10% de caída → sistema saludable
• Caída del 10% al 20% → probable fuga pequeña; comprobar accesorios
• Caída superior al 20% → inspeccionar tubos, accesorios, labios y comprobar si hay desgaste

Auditoría de repuestos.Los cuerpos de las almohadillas suelen durar de 6 a 12 meses, según el ciclo de trabajo. Los sellos y juntas tóricas se desgastan más rápido. Realice una verificación de existencias una vez al mes y solicite reemplazos un mes antes de que sean necesarios. He visto líneas de producción detenerse por una sola junta tórica faltante; no dejes que seas tú.

Cuándo se debe reemplazar, no reparar

Algunas condiciones significan que la toalla sanitaria está lista; no intente amamantarla.

• Grietas de más de 1 mm de profundidad en el labio.
• Distorsión visible; el labio ya no queda plano
• Cuerpo de la almohadilla dañado, endurecido o envejecido
• La misma plataforma en servicio por más de 12 meses bajo servicio pesado

La tentación es empujar una almohadilla durante "un turno más". Las fallas de vacío son instantáneas: en el momento en que se rompe el sello, la pieza cae. Sepa dónde está la línea y no la cruce para ahorrar un ciclo de reemplazo.

Tres hábitos que vale la pena desarrollar

Algunos hábitos finales, si estás empezando.

Mantenga un registro. Una simple hoja de cálculo funciona:modelo de plataforma, estación, fecha de instalación, fecha de reemplazo. Revísalo mensualmente y nunca te sorprenderá una falla repentina.

Fotografíe las almohadillas viejas cuando las cambie.Los técnicos nuevos a menudo no pueden saber si una almohadilla usada está dañada o simplemente está usada. Una biblioteca de fotografías crea su referencia rápidamente.

Manténgase en contacto con su proveedor. COMMAELEClleva más de una década fabricando componentes neumáticos de vacío. Cuando se enfrenta a una situación desconocida, un ingeniero de aplicaciones experimentado puede ahorrarle horas de adivinanzas.

ventosaEl diseño no es complicado, pero lograr una larga vida útil de uno requiere pequeños detalles realizados de manera consistente. Incorpora lo anterior a la memoria muscular y tus almohadillas durarán más que las de la bahía de al lado.

Preguntas frecuentes

¿Con qué frecuencia debo reemplazar una ventosa?

Cada 6 a 12 meses es un rango típico. Los ciclos de alta frecuencia (más de 10 por minuto), las temperaturas elevadas y los ambientes aceitosos acortan la vida útil.

El agarre de mi almohadilla se está debilitando. ¿Está fallando la bomba de vacío?

No necesariamente. Verifique si hay fugas, revise el filtro, revise la tubería y solo entonces sospeche de la bomba. La mayor pérdida de agarre se remonta a los tres primeros.

El labio tiene aceite que no se quita con el lavado. ¿Y ahora qué?

Remoje durante unos cinco minutos en agua tibia con un detergente neutro y luego limpie suavemente con un paño suave. Para residuos rebeldes, funciona una pequeña cantidad de alcohol isopropílico, pero evite los disolventes fuertes.
