La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de vacío compactas ZP3
La fábrica de Commaelec mantiene un amplio inventario listo para enviar y ofrece opciones de alta calidad en caucho, silicona y materiales especializados, incluidas variantes antiestáticas. Las ventosas de vacío compactas ZP3 presentan un rango de diámetro que abarca de 1,5 mm a 16 mm; Estos componentes en miniatura están meticulosamente diseñados específicamente para la industria electrónica.
Haga clic e inicie la selección.
》Volver a Información del Producto

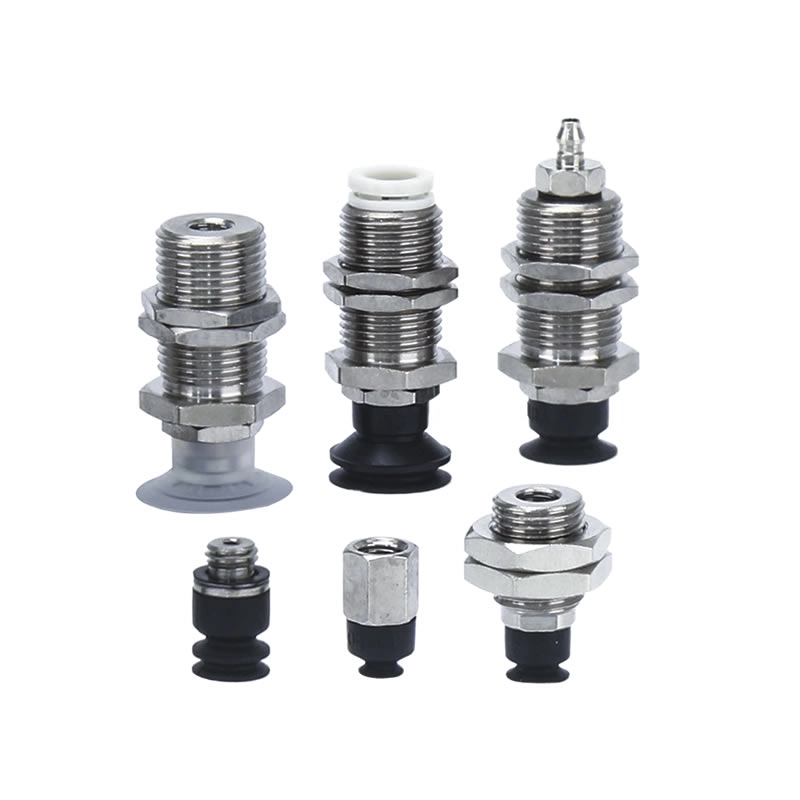

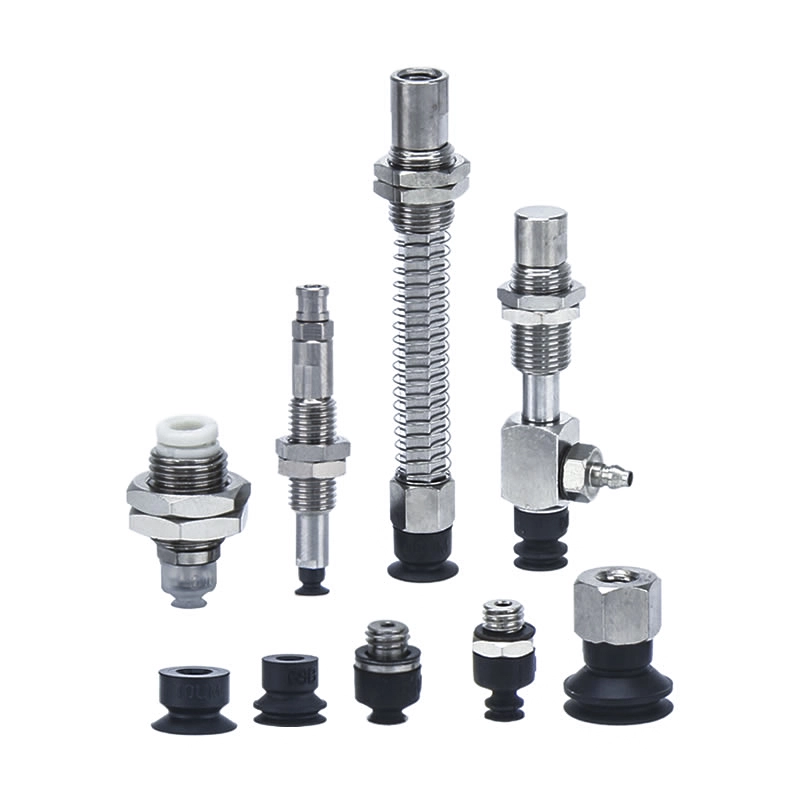

Ventosas de vacío compactas ZP3
Unidad de ventosa compacta serie ZP3
Serie ZP3-T con adaptador Ventosas de vacío compactas

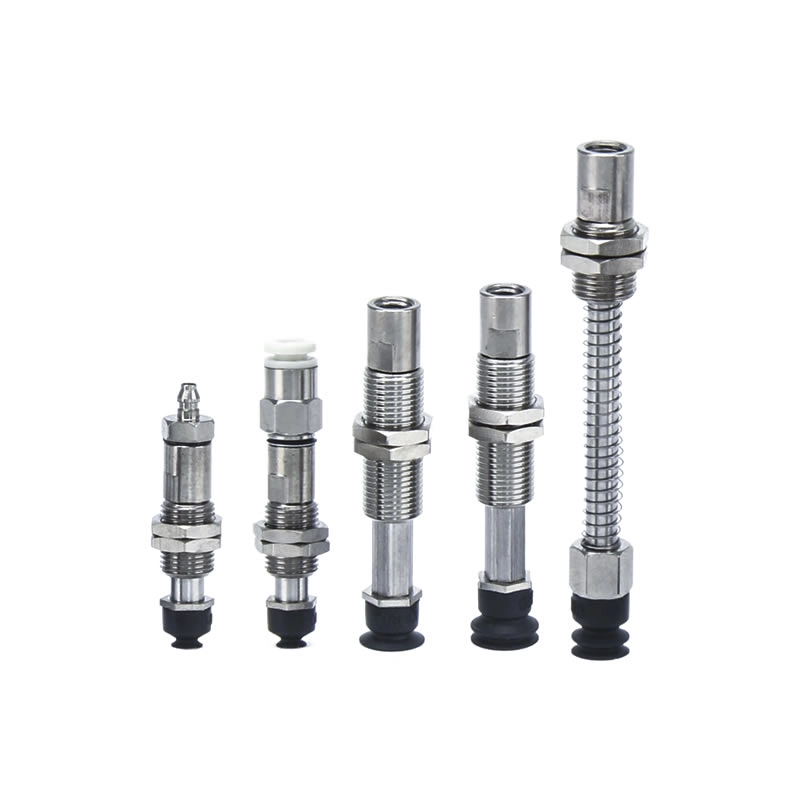

Serie ZP3-T con ventosas compactas de tampón

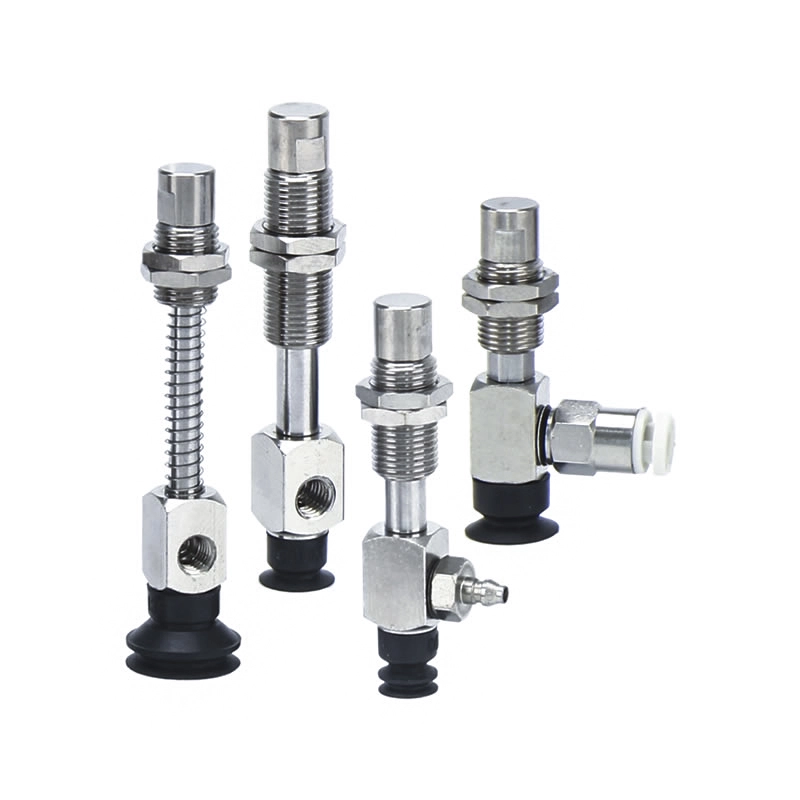

Serie ZP3-Y con adaptador Ventosas de vacío compactas
Serie ZP3-Y con ventosas compactas de tampón
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las Ventosas de Vacío Compactas ZP3 están especialmente diseñadas para la industria electrónica, proporcionando un agarre preciso y confiable para componentes pequeños o delicados. Con diámetros de 1,5 mm a 16 mm, se integran perfectamente en sistemas robóticos y de producción automatizados.
Preguntas frecuentes
¿Cuáles son las aplicaciones típicas?

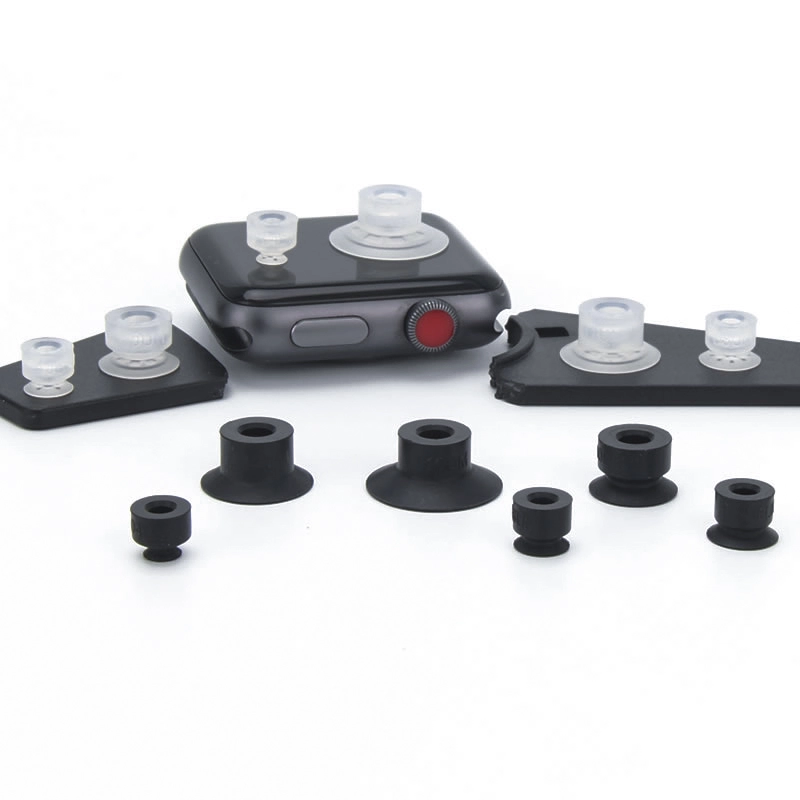

Manipulación de pequeños componentes electrónicos y placas de circuitos.
Transporte de piezas metálicas de precisión y celdas de baterías de litio.
Integración en líneas de montaje robóticas para operaciones de recogida y colocación rápidas y repetibles.
¿Qué es la Serie ZP3P?
Una variante de alto rendimiento del ZP3 diseñada para la automatización de ciclo alto.
Ofrece múltiples tamaños, formas y opciones de materiales, satisfaciendo diversas necesidades de agarre industrial.
¿Cuál es la diferencia entre ZP3 y ZP3-T?
ZP3:Ventosa compacta estándar para un manejo preciso.
ZP3-T:Mejorado para entornos de alta temperatura o químicamente sensibles, utilizando materiales especializados.
Características clave del diseño
Tamaño compacto para espacios de instalación reducidos.
Direcciones de entrada de vacío flexibles (vertical y lateral).
Adaptadores opcionales, soportes de amortiguación y accesorios totalmente de acero inoxidable.
Diseñado para una adhesión estable y una mínima pérdida de vacío.
¿Qué materiales están disponibles?
Caucho y silicona de alta calidad.
Variantes antiestáticas para electrónica.
Accesorios de acero inoxidable para aplicaciones de baterías de litio.
¿Qué forma de almohadilla debo utilizar?
Departamento:Para superficies lisas y uniformes.
Fuelle o Profundo:Para componentes irregulares, ligeramente deformados o texturizados.
Formas personalizadas:Las ventosas de vacío compactas ZP3 se pueden personalizar para cumplir con los requisitos específicos de la pieza de trabajo y las demandas del sistema de integración automatizado.

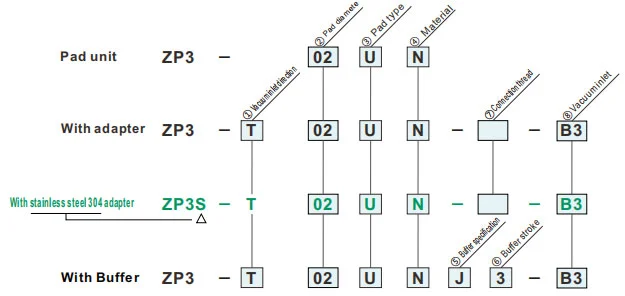

Cómo hacer un pedido
| ①Dirección de entrada de vacío | ⑦Hilo de conexión | ⑧Entrada de vacío | |||||
| T | Vertical |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Diámetro de la almohadilla (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Tipo de almohadilla | |
| U | Departamento |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑤Especificación del búfer | |
| J | Giratorio |
| K | No giratorio |
| ⑥ Golpe de búfer | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Hilo de conexión | |
| A6 | M6x0.75 (Rosca macho) |
| B3 | M3x0.5 (Rosca hembra) |
| ⑧Entrada de vacío | |
| A3 | M3x0.5 (rosca macho) |
| A4 | M4x0.7 (rosca macho) |
| B3 | M3x0.5 (rosca hembra) |
| 04 | ø4 (conexión instantánea) |
| U2 | ø2(Conexión de púas) |
| U4 | ø4(Conexión de púas) |
Fuerza reactiva del resorte
| Tipo de almohadilla | Especificación del búfer | Carrera de amortiguación (mm) | Hilo de conexión | Par de apriete ±5% [N·m] |
Fuerza reactiva del resorte[N] | |
| A 0 tiempos | A toda marcha | |||||
| ø1.5~ø3.5 | J | 3,6 | M6x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8x0,75 | 2,0-2,5 | ||||
| Dimensiones de montaje del adaptador |
|
Diámetro de la almohadilla: ø4 ~ø8
|
|
Diámetro de la almohadilla: ø10 ~ø16
|
| ①Dirección de entrada de vacío | ⑦Hilo de conexión | ⑧Entrada de vacío | ||
| T | Vertical |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Diámetro de la almohadilla (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Tipo de almohadilla | |
| MU | Plano con ranura |
| B | Fuelle |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
|
⑤Especificación del búfer
⑥Carrera del amortiguador (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Giratorio | ● | ● | ● | — | — |
| JB | Giratorio (Con Casquillo) | — | — | — | ● | ● |
| K | No giratorio | ● | ● | ● | ● | ● |
| ⑦Hilo de conexión | |
| A10 | M10x1 (Rosca macho) |
| A12 | M12x1 (Rosca macho) |
| B5 | M5x0.8 (Rosca hembra) |
| ⑧Entrada de vacío | |
| A4 | M4x0.7 (Rosca macho) |
| A5 | M5x0.8 (Rosca macho) |
| H5 | M5x0.8 (Rosca macho) |
| B4 | M4x0.7 (Rosca hembra) |
| B5 | M5x0.8 (Rosca hembra) |
| 04 | ø4 (conexión instantánea) |
| 06 | ø6 (conexión instantánea) |
| U2 | ø2 (Conexión dentada) |
| U4 | ø4 (Conexión dentada) |
| U6 | ø6 (Conexión dentada) |
Dimensiones (mm)
El símbolo verde son modelos personalizados.
U
Departamento
| Modelo | øA | transmisión exterior | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Modelo para referencia: ZP3-015UGN
Dimensiones de montaje del adaptador
MU
Plano con ranura
| Modelo | øA | transmisión exterior | jefe | sobredosis | E | Y | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||||||
| ZP3 | 04 | MU |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Modelo para referencia: ZP3-04UMGN
B
Fuelle
| Modelo | øA | transmisión exterior | jefe | sobredosis | E | F | Y | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Modelo para referencia: ZP3-04UMGN
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
| Tipo de almohadilla | Diámetro de la almohadilla (mm) | Solicitud | Superficies y formas típicas de la pieza de trabajo. | |||||||
| Departamento | Saludó | Oblicuo | Diferentes alturas | Convexo | Aceitoso | |||||
|
|
|
|
|
|
|||||
| Anuncio de almohadilla compacta | Plano (U) |
|
ø1.5~ø3.5 | Para adsorción de piezas de trabajo con superficie plana y no deformada. | ⚪ | X | X | X | X | X |
| Plano con ranura (UM) |
|
ø4~ø16 | Para una pieza de trabajo que es probable que se deforme | ⚪ | X | X | X | X | △ | |
| Fuelles(B) |
|
ø4~ø16 | Para adsorción de piezas de trabajo con superficie inclinada. | ⚪ | △ | ⚪ | X | △ | X | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
