La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).

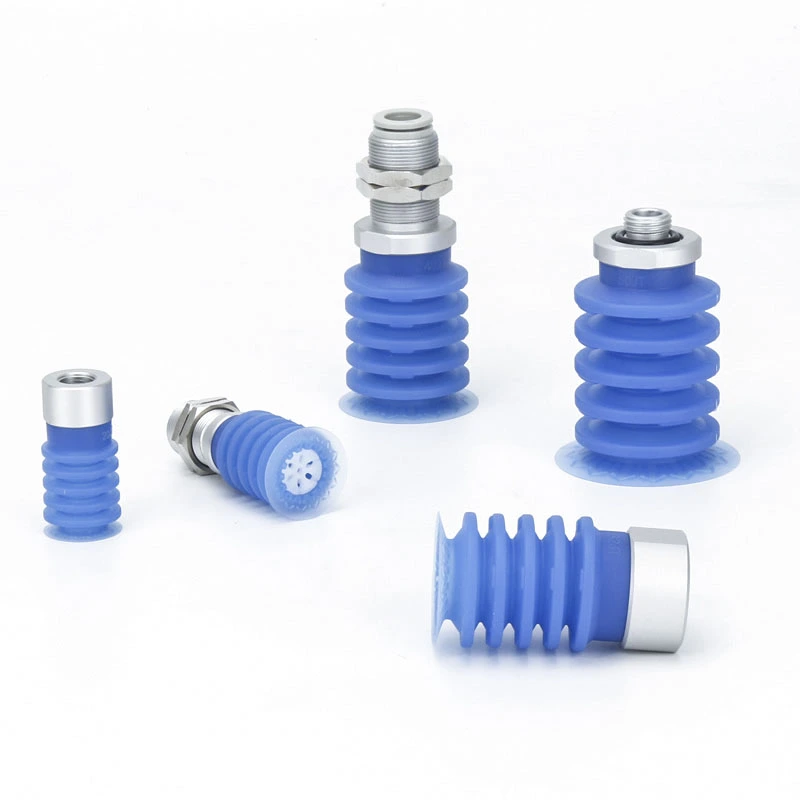

Ventosas de vacío de fuelle de 5,5 etapas ZP3P-JT
Lo invitamos a seleccionar entre las ventosas de vacío de 5,5 etapas con fuelle ZP3P-JT de nuestra fábrica, disponibles en una variedad de diámetros que incluyen 20 mm, 25 mm, 32 mm, 40 mm y 50 mm. Esta serie está diseñada específicamente para aplicaciones automatizadas de envasado de películas dentro de las industrias alimentaria y médica, y también es ideal para manipular diversos materiales flexibles propensos a deformarse. La estructura de 5,5 fuelles (acordeón) presenta nervaduras de soporte internas integradas que evitan eficazmente que las paredes de la ventosa se peguen entre sí; Además, la capacidad inherente de carrera de amortiguación de este diseño compensa automáticamente las discrepancias de altura que se encuentran al agarrar materiales en bolsas.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de vacío de fuelle de 5,5 etapas ZP3P-JT
Unidad de ventosa de vacío de 5,5 etapas con fuelle serie ZP3P
Serie ZP3P-T con fuelle adaptador Ventosas de vacío de 5,5 etapas
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
¿Para qué se utilizan las ventosas de vacío de 5,5 etapas con fuelle ZP3P-JT?
Diseñado para la manipulación automatizada de envases de película altamente deformables en las industrias alimentaria y médica.
Maneja envases de líquido/polvo, incluidas bolsas de bebidas, paquetes de salsa, bolsas de leche en polvo y bolsas de harina.
Adecuado para películas delgadas, láminas de etileno, láminas de plástico y otros materiales flexibles en sistemas automatizados de recogida y colocación de alta precisión.
También admite escenarios de automatización industrial ligera con estrictos requisitos de higiene.
Características clave de los fuelles de 5,5 etapas
Estructura tipo acordeón:Las ventosas de vacío de 5,5 etapas con fuelle ZP3P-JT presentan un diseño de fuelle multicapa reforzado con nervaduras de soporte, lo que previene eficazmente la adhesión y garantiza un funcionamiento suave.

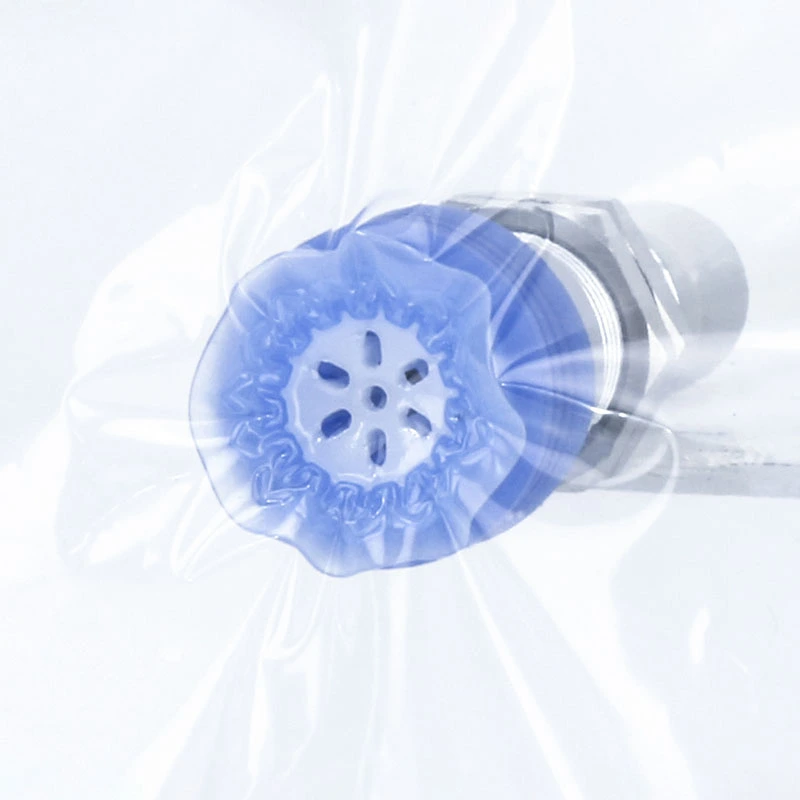

Falda de película flexible:Garantiza un sellado hermético, reduce las fugas y previene las arrugas.
Canales de vacío laberínticos:Amplíe el área de succión y mantenga el flujo de vacío para un agarre confiable.

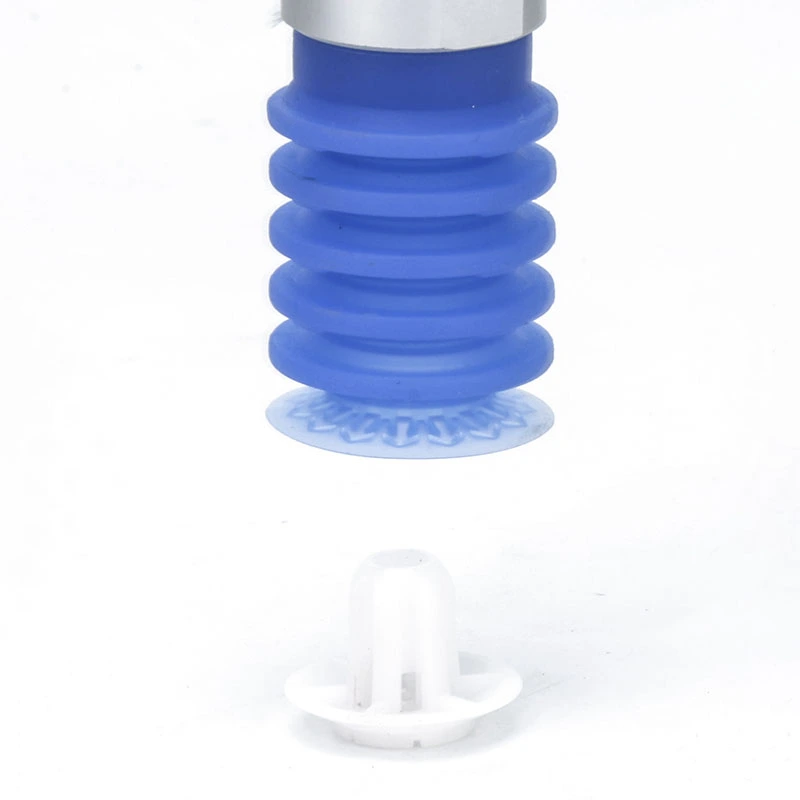

Adjunto de guía:Minimiza la deformación de la copa y la vibración de los componentes durante el funcionamiento.
Carrera amortiguada:Compensa las variaciones de altura en los componentes embolsados.
Pantalla de filtro de acero inoxidable:Previene la intrusión de objetos extraños y permite una fácil limpieza.
Material y construcción
Fabricado con silicona certificada por la FDA para películas de grado médico.
Opción de silicona azul adecuada para líneas de procesamiento de alimentos y envases de cosméticos, con capacidad de detección de contaminación.
Archivos adjuntos disponibles
Accesorios de guía para mayor estabilidad.
Topes opcionales para reducir la deformación.
Configuraciones de una o varias capas según las necesidades de la aplicación.
Tamaños disponibles

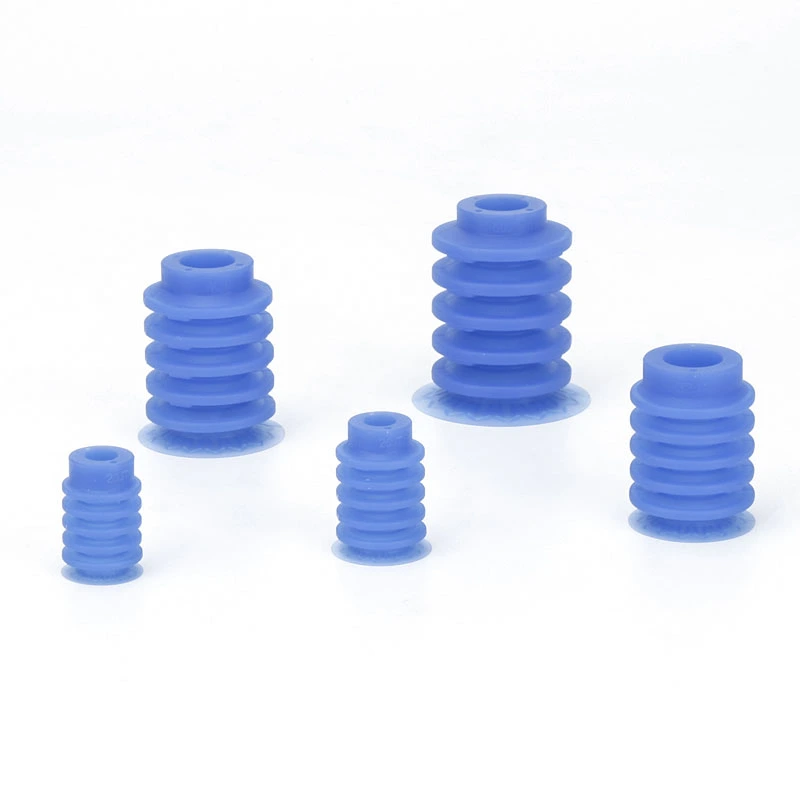

Diámetros:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Compatible con sistemas automatizados para diversos escenarios industriales y de manipulación de piezas.

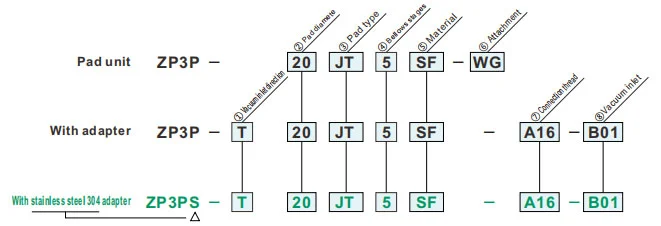

Cómo hacer un pedido

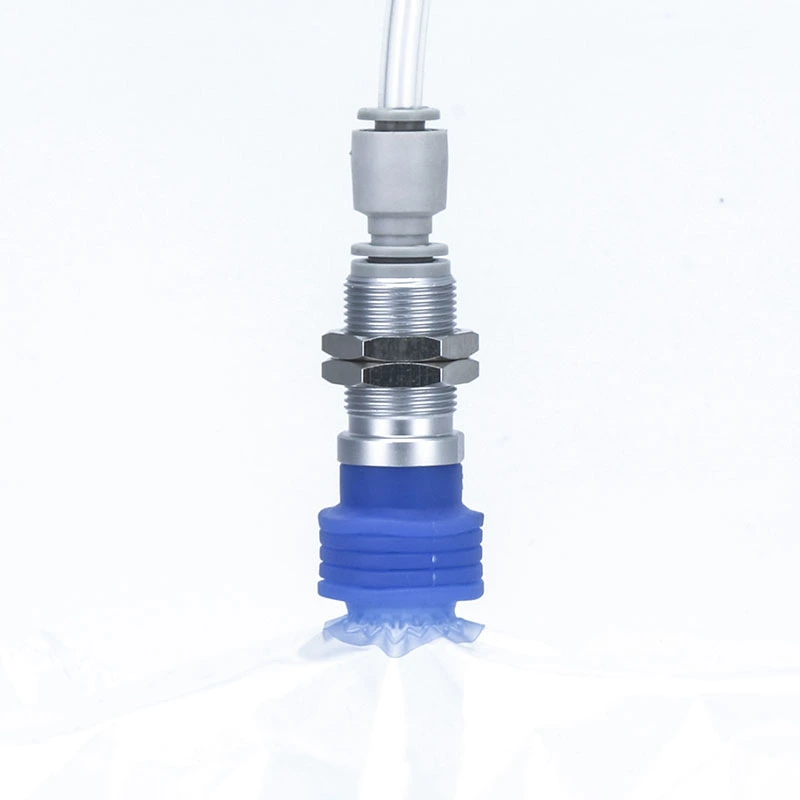

- Para la transferencia por adsorción de piezas de trabajo con embalaje de película blanda flexible
- Falda de película fina y nervaduras de forma especial.
- Fijación de guía, Aceleración/desaceleración: Transferencia de adsorción posible en 4G
- Almohadilla de color azul, fácil de distinguir por color durante la inspección de contaminación
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Diámetro de la almohadilla (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Tipo de almohadilla | |
| jt | Tipo de fuelle |
| ④Etapas de fuelle | |
| 5 | 5.5 etapas |
| ⑤Material | |
| SF | caucho de silicona |
| ⑥Adjunto | |
| GT | Con apego |
| ⑦Hilo de conexión | ⑧Entrada de vacío | Diámetro de la almohadilla | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nulo | - | Masculino hilo |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Femenino hilo |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Masculino hilo |
A16 | M16x1.0 | Femenino hilo |
B01 | Rc1/8 | ● | - |
| Un toque apropiado |
08 | Rc1/4 | ● | - | |||
| A20 | M20x1.0 | Femenino hilo |
B02 | 8mm | - | ● | |
| Un toque apropiado |
10 | 10mm | - | ● | |||
Reemplace el archivo adjunto
Presupuesto
| Rango de temperatura de funcionamiento | -30 ~ 90 ℃ | |
| Almohadilla | Material | caucho de silicona |
| Color | Azul | |
| Dureza (Orilla A:±5°) | A40/S | |
| Adjunto | Material | resina sintética |
| Color | Blanco | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
