La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).

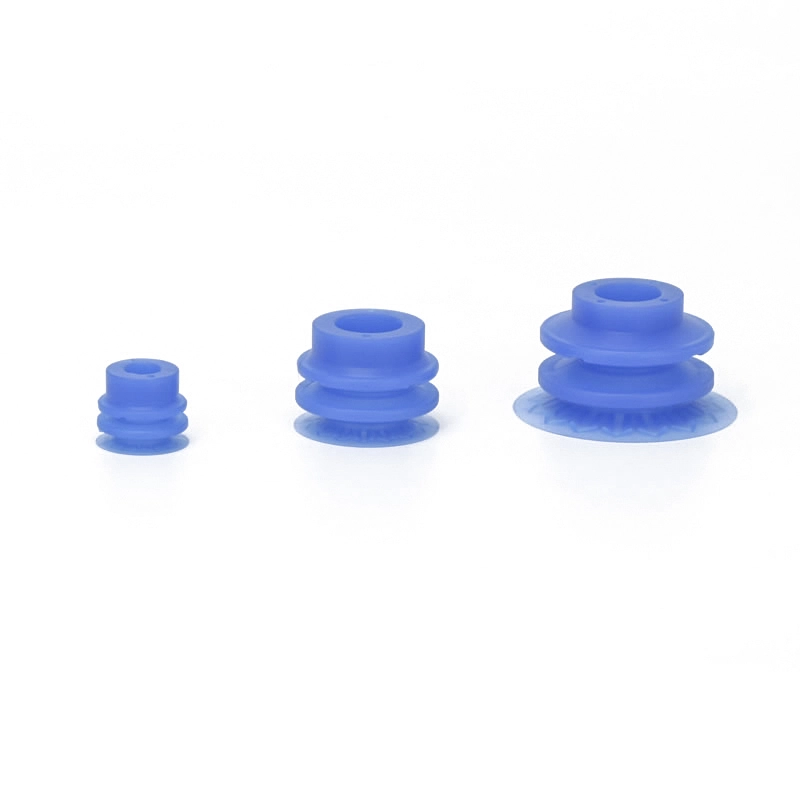

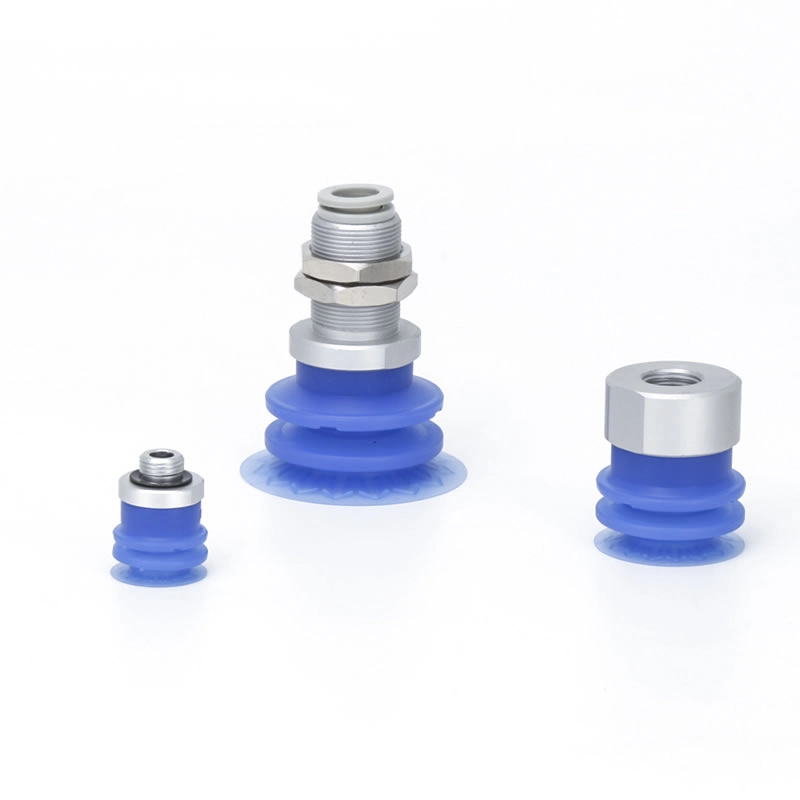

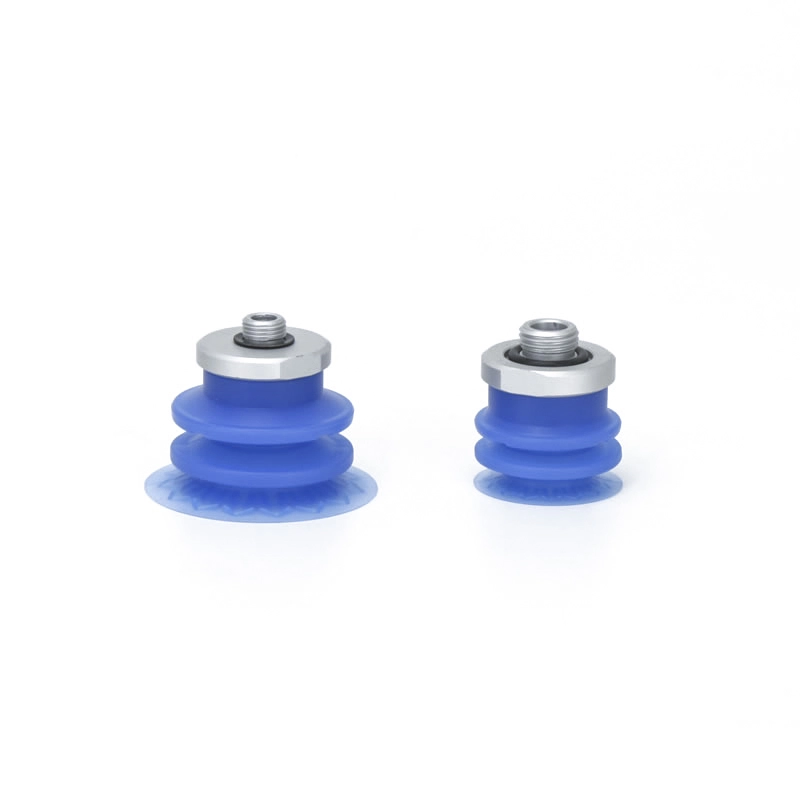

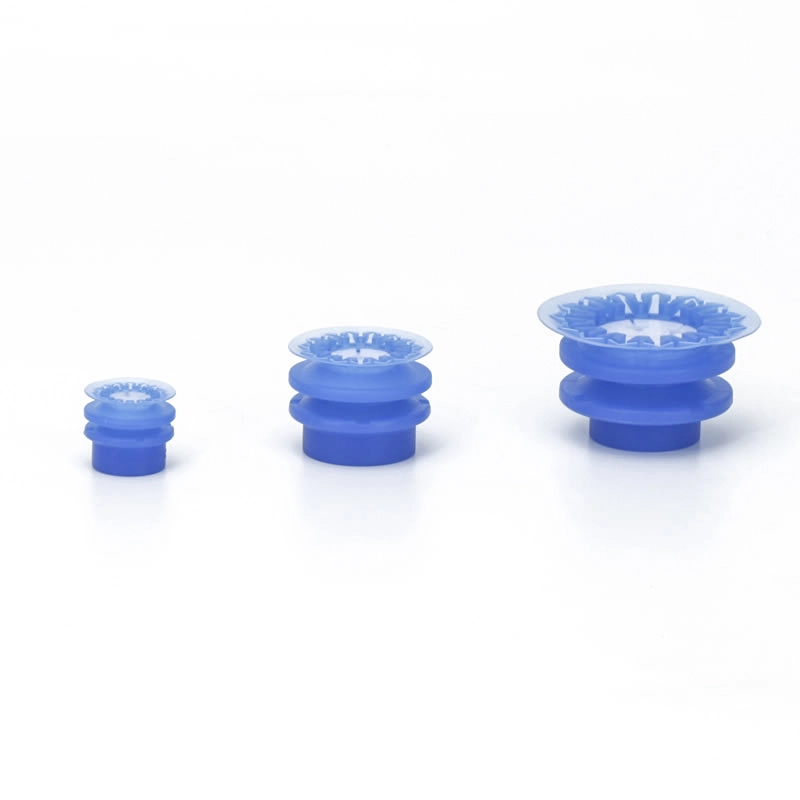

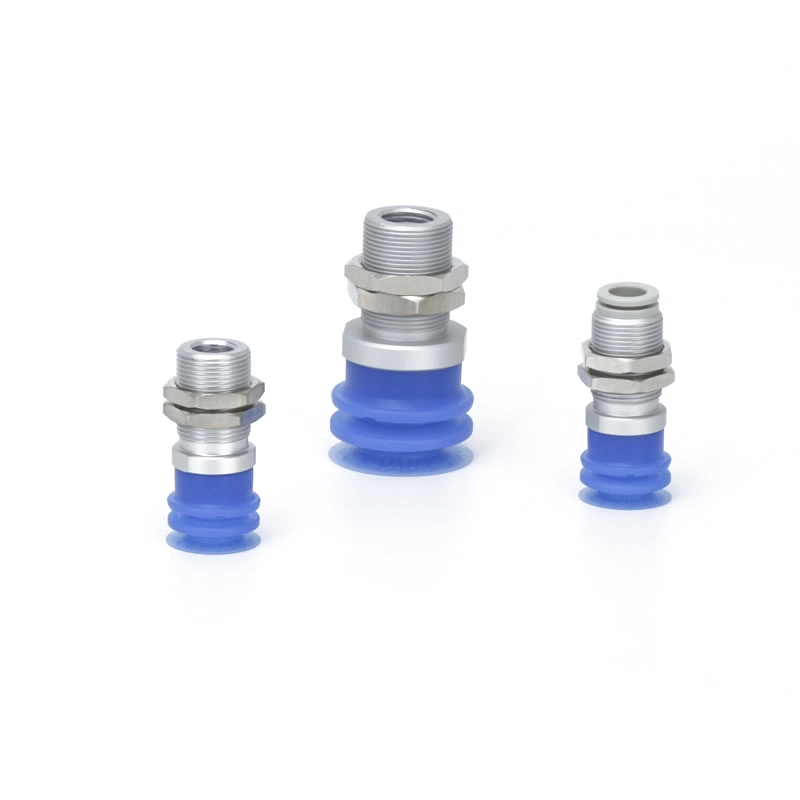

Ventosas de vacío de fuelle de 2,5 etapas ZP3P-JT
Para fuelle Las ventosas de vacío de 2,5 etapas ZP3P-JT están especializadas para la manipulación de alta precisión de materiales delgados, flexibles y fácilmente deformables. Se aplican ampliamente en líneas de envasado automatizadas para alimentos, productos médicos y de consumo, lo que permite un agarre estable de bolsas de película, láminas de plástico y envases blandos. Con un labio de sellado flexible y materiales de silicona higiénicos, garantizan una adhesión constante, reducen la deformación y respaldan un funcionamiento limpio y eficiente en entornos de automatización de alta velocidad.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de vacío de fuelle de 2,5 etapas ZP3P-JT
Unidad de ventosa de vacío de 2,5 etapas con fuelle serie ZP3P
Serie ZP3P-T con fuelle adaptador Ventosas de vacío de 2,5 etapas
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Ventajas clave de las ventosas de vacío de 2,5 etapas con fuelle ZP3P-JT
Adaptación y flexibilidad óptimas:La estructura tipo fuelle y el faldón flexible se adaptan a superficies de película curvas o irregulares, lo que garantiza un agarre seguro.
Excelente efecto de amortiguación:El diseño de acordeón absorbe la vibración durante operaciones de alta velocidad, lo que reduce la deformación de la película.
Compensación de altura:Las capas de varias etapas permiten manipular películas de diferentes espesores sin pérdida de succión.
Daño/marcas reducidos:La silicona suave y los faldones especializados protegen los envases delicados, evitando arrugas, desgarros o marcas.
Manejo de materiales versátil:Adecuado para películas de embalaje de alimentos, médicos y cosméticos, así como para plásticos finos y láminas de etileno.
Diseño simplificado:Las configuraciones de una o varias capas permiten una fácil instalación e integración en sistemas automatizados de recogida y colocación.
Preguntas frecuentes
¿Para qué se utiliza la serie ZP3P-JT?
Las ventosas de vacío de 2,5 etapas de fuelle ZP3P-JT se utilizan para manipular películas flexibles y materiales finos y deformables. Se aplican ampliamente en envases de alimentos y médicos, incluidas bolsas para bebidas, bolsas de polvo y envases farmacéuticos, así como en clasificación logística y procesamiento automatizado de películas.
¿Existe alguna opción para reducir la deformación de la bolsa?
Sí, el faldón de sellado flexible y la estructura nervada optimizada ayudan a distribuir la presión de manera uniforme
Minimiza las arrugas, las fugas y la deformación durante la manipulación.
¿Cuáles son las características clave de la ventosa ZP3P-JT?
Las ventosas de vacío de 2,5 etapas con fuelle ZP3P-JT cuentan con una estructura de fuelle de 2,5 etapas, que ofrece una combinación de flexibilidad y capacidades de absorción de impactos. Su faldón incorpora un diseño de nervadura reforzada, lo que mejora eficazmente tanto el rendimiento del sellado como la estabilidad. La superficie de succión plana garantiza un agarre seguro en materiales de película delgada, mientras que la unidad admite aceleraciones de hasta 4G, suprimiendo eficazmente la vibración y la deformación.
¿Son adecuados para aplicaciones de alta velocidad?
Sí, diseñado para líneas de producción automatizadas de alta velocidad.
Rendimiento estable bajo aceleración/desaceleración rápida (hasta 4G)
Ideal para operaciones rápidas de recogida y colocación y embalaje

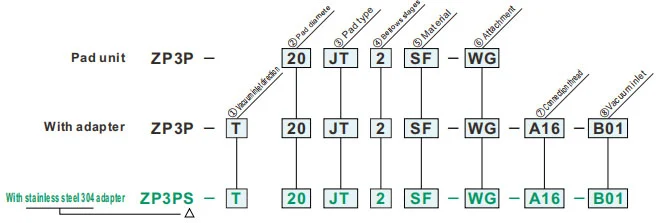

Cómo hacer un pedido
- Para la transferencia por adsorción de piezas de trabajo con embalaje de película blanda flexible
- Falda de película fina y nervaduras de forma especial.
- Accesorio plano para reducir las arrugas.
- Almohadilla de color azul, fácil de distinguir por color durante la inspección de contaminación
Presupuesto
| Rango de temperatura de funcionamiento | -30 ~ 90 ℃ | |
| Almohadilla | Material | caucho de silicona |
| Color | Azul | |
| Dureza (Orilla A:±5°) | A40/S | |
| Adjunto | Material | Resina sintética / Acero inoxidable |
| Color | Blanco | |
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Diámetro de la almohadilla (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Tipo de almohadilla | |
| jt | Tipo de fuelle |
| ④Etapas de fuelle | |
| 2 | 2.5 etapas |
| ⑤Material | |
| SF | caucho de silicona |
| ⑥Adjunto | |
| Nulo | Sin apego |
| W | Accesorio de agujero grande |
| WF | Accesorio plano |
| W.M. | Accesorio de malla |
| GT | Accesorio poroso |
| ⑦Hilo de conexión | ⑧Entrada de vacío | Diámetro de la almohadilla | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nulo | - | Masculino hilo |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Femenino hilo |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Masculino hilo |
A16 | M16x1.0 | Femenino hilo |
B01 | Rc1/8 | ● | - |
| Un toque apropiado |
08 | Rc1/4 | ● | - | |||
| A20 | M20x1.0 | Femenino hilo |
B02 | 8mm | - | ● | |
| Un toque apropiado |
10 | 10mm | - | ● | |||
| Adjunto | W | WF | W.M. | GT | |
| Imagen de parte |
|
|
|
|
|
| Descripción | Tamaño de orificio ampliado para garantizar el caudal de succión Compatible con bombas de vacío |
Para reducir las arrugas Para piezas de trabajo delgadas con poca deformación. El puerto de succión está sellado con una superficie plana para suprimir la succión de la pieza de trabajo. Limita el movimiento del faldón y reduce el daño a la pieza de trabajo. |
Evita la intrusión de materias extrañas en las tuberías Fácil de comprobar si hay obstrucciones y fácil de limpiar Frecuencia de reemplazo del elemento filtrante de succión reducida | - | |
| Número de pieza | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
