La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de Vacío de Alta Rigidez ZP3E
Las ventosas de vacío de alta rigidez ZP3E están diseñadas para la manipulación de cargas pesadas de piezas de trabajo grandes o porosas. Con una superficie de sellado ranurada y una estructura en acordeón, garantizan una fuerte adhesión en superficies irregulares. Ideales para vidrio, láminas de metal y embalajes, ofrecen un agarre estable, un manejo que no deja marcas y un rendimiento confiable en sistemas de automatización de alto flujo. También se utiliza ampliamente en líneas de producción de industrias como la fabricación de productos electrónicos, el ensamblaje de automóviles y la clasificación logística.
Haga clic e inicie la selección.
》Volver a Información del Producto

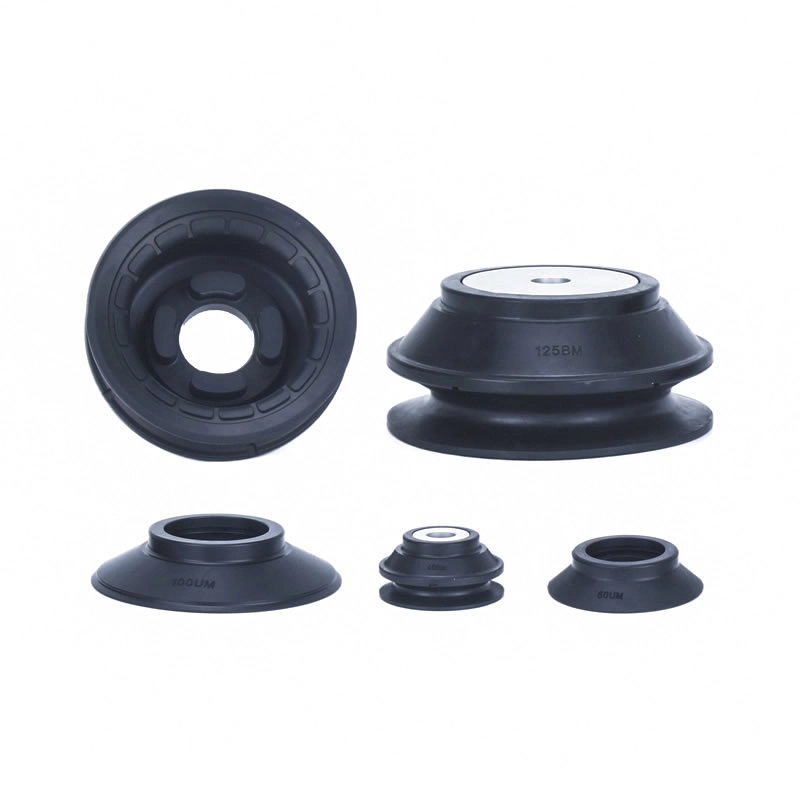

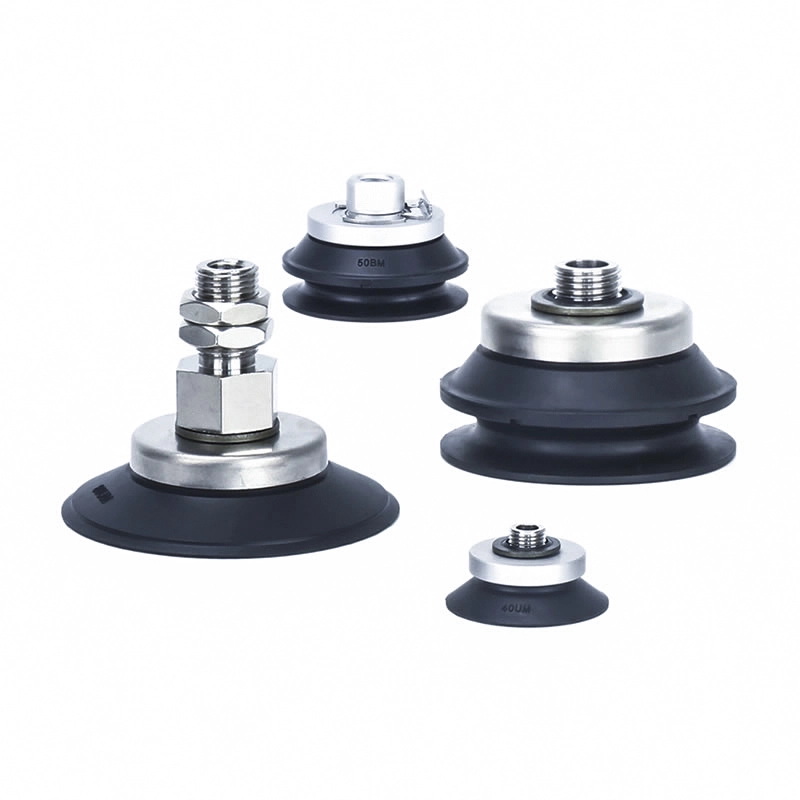

Ventosas de Vacío de Alta Rigidez ZP3E

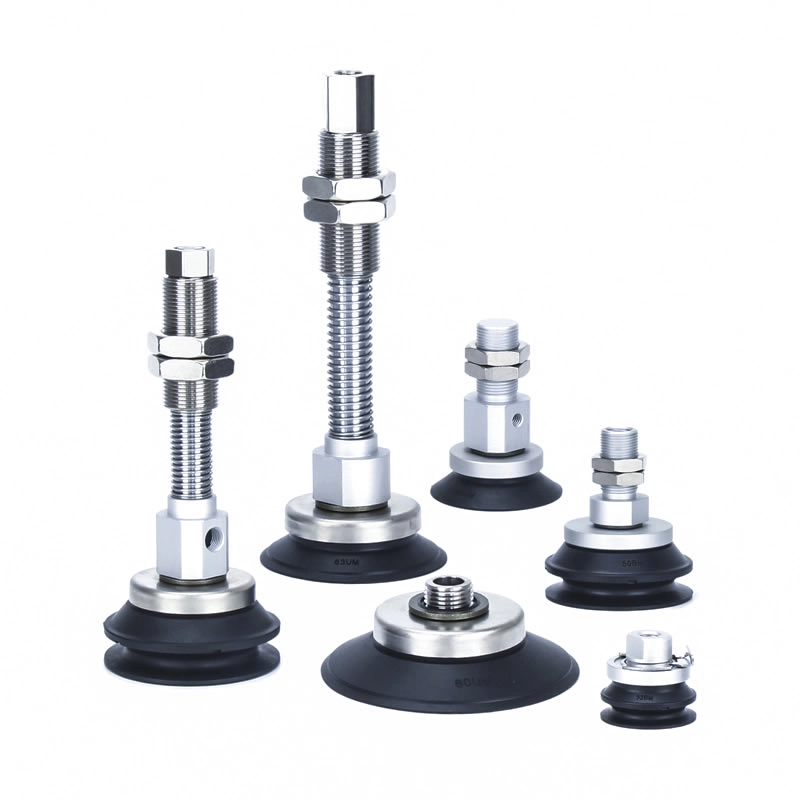

Unidad de ventosa de vacío de alta rigidez serie ZP3E

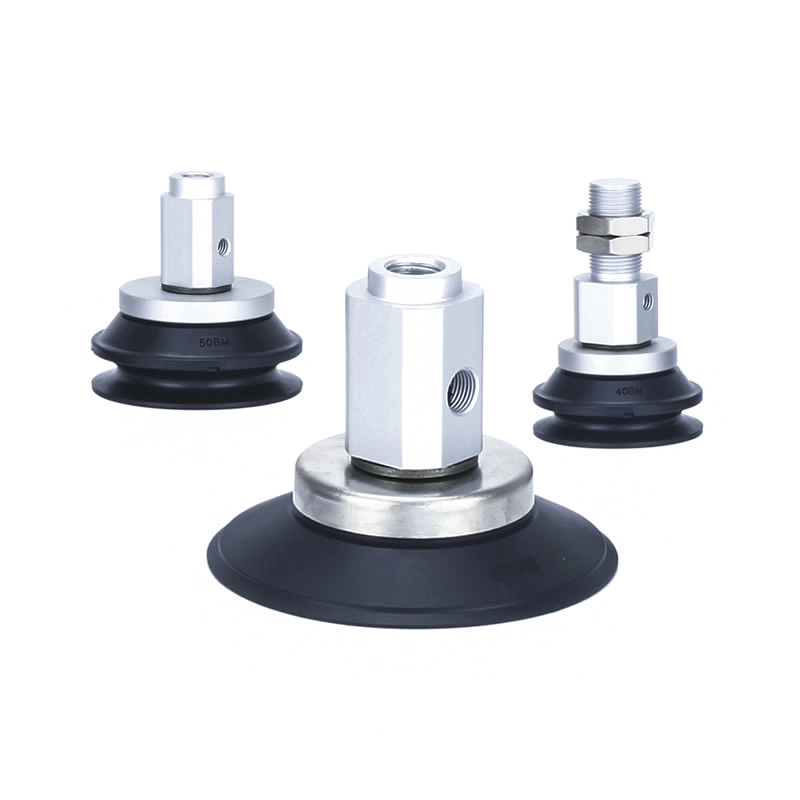

Ventosas de vacío de alta rigidez con adaptador serie ZP3E-T

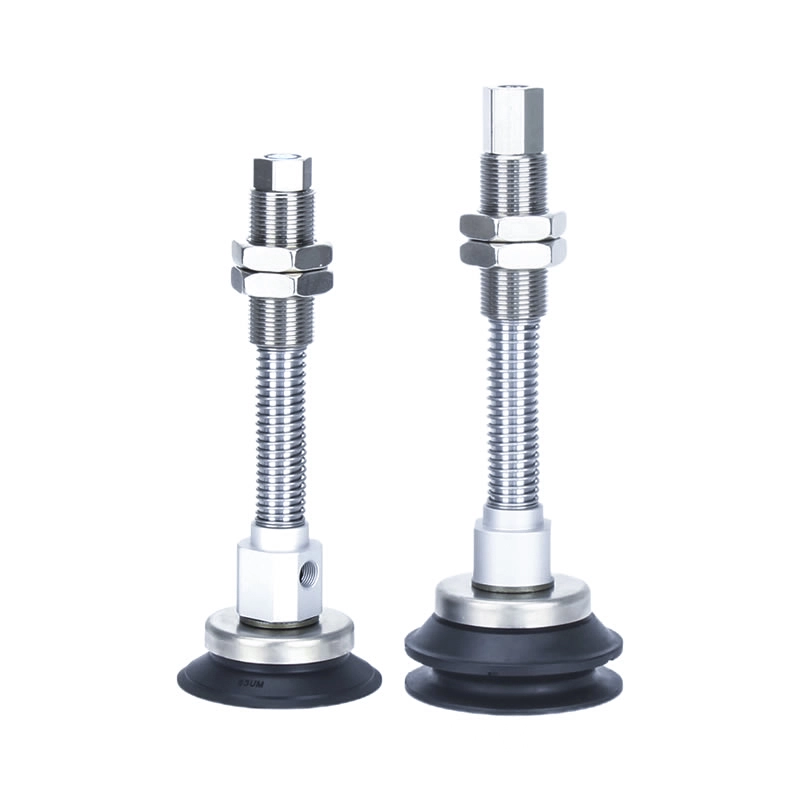

Serie ZP3E-T con ventosas de amortiguación de alta rigidez
Ventosas de vacío de alta rigidez con adaptador serie ZP3E-Y
Serie ZP3E-Y con ventosas tampón de alta rigidez
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío de alta rigidez ZP3E son ventosas de grado industrial diseñadas para la manipulación de piezas de trabajo de gran superficie y cargas pesadas. Son ideales para aplicaciones que requieren una fuerte adhesión, alta hermeticidad y agarre estable, incluso en superficies irregulares o ligeramente permeables.
Características clave
Capacidad de manipulación de servicio pesado
Las Ventosas de Vacío de Alta Rigidez ZP3E están diseñadas específicamente para piezas de trabajo grandes y pesadas, como cartón, paneles de vidrio y láminas de metal.
Rango de diámetro:32 mm a 125 mm
Disponible en configuraciones de una y dos capas
Rendimiento de sellado mejorado
La superficie de succión ranurada mejora la estabilidad del agarre y mantiene el vacío.
La estructura de sellado en forma de acordeón se adapta a superficies inclinadas o irregulares.
Garantiza una adhesión fiable incluso para piezas de trabajo curvadas o irregulares.
Optimizado para materiales porosos
Adecuado para cartón, cartulina y otros materiales permeables.
Funciona eficazmente con sistemas de vacío de alto flujo
Mantiene una succión constante a pesar de una ligera fuga de aire.
Instalación flexible
Múltiples opciones de montaje para diferentes configuraciones de automatización
Compatible con brazos robóticos y líneas de producción automatizadas.
Aplicaciones
Equipos de automatización industrial
Máquinas formadoras de cajas de papel:Transporte y colocación de láminas de cartón.
Sistemas de embalaje:Apilar y mover cajas y materiales pesados
Automatización robótica:Agarre estable y liberación rápida en líneas de montaje.
Manipulación de piezas de trabajo
Procesamiento de vidrio:Manipulación sin marcas de paneles de vidrio lisos y pesados
Láminas de metal y plástico:Placas de acero, láminas de aluminio y tableros de plástico gruesos.
Logística y almacenamiento:Apilamiento automatizado de productos pesados
Ventajas de rendimiento
La estructura de alta rigidez garantiza la estabilidad durante el manejo de cargas pesadas.
El diseño que no deja marcas protege las superficies sensibles, como el vidrio, contra daños.
La sólida capacidad de retención de vacío garantiza un funcionamiento confiable en entornos exigentes.
Las Ventosas de Vacío de Alta Rigidez ZP3E son adecuadas para su uso en las industrias electrónica, automotriz, logística y manufacturera.
¿Por qué elegir ventosas ZP3E fabricadas en China?
Producción rentable con rendimiento confiable
Tecnología madura que utiliza silicona de alta calidad y sellado al vacío avanzado
Amplia gama de productos para satisfacer diferentes necesidades industriales.
Cadena de suministro estable que garantiza una entrega rápida y consistente

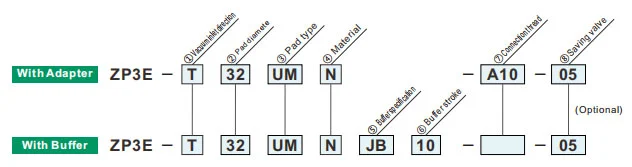

Cómo hacer un pedido
| ②Diámetro de la almohadilla (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo de almohadilla | |
| MU | Tipo plano con ranura |
| BM | Tipo fuelle con nervaduras y ranura. |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑧Plato | |
| Nulo | Sin plato |
| P | Con plato |
|
Modelo
②Diámetro de la almohadilla (mm)
|
Tipo plano con ranura (UM) | Tipo fuelle con nervaduras y ranura (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Dirección de entrada de vacío | |
| T | Vertical |
| Y | Lateral |
| ②Diámetro de la almohadilla (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo de almohadilla | |
| MU | Tipo plano con ranura |
| BM | Tipo fuelle con nervaduras y ranura. |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑦Entrada de vacío | ZP3E-T /Vertical | ZP3E-Y /Laterales | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Rosca macho | A10 | M10x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16x1.5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1.5 | — | ● | — | ● | |
| Hilo femenino | B8 | M8x1.25 | ● | — | ● | — |
| B10 | M10x1.5 | ● | — | — | — | |
| B12 | M12x1,75 | — | ● | — | ● | |
| B18 | M18x1.5 | — | ● | — | — | |
| ⑤Especificación del búfer | |
| JB | Giratorio (Latón, Con Casquillo) |
| JF | Giratorio (Acero, Con Casquillo) |
| KB | Antigiro (Latón, Con Casquillo) |
| ⑦Entrada de vacío | A14 | Nulo | A18 | Nulo | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥ Golpe de búfer | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧Orificio fijo de la válvula de ahorro | |||
| tamaño (mm) |
Diámetro de la almohadilla | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Referencia SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Fuerza reactiva del resorte
| Hilo de conexión | Par de apriete±5% [N·m] | Carrera del tope (mm) | Fuerza reactiva del resorte[N] | ||
| Latón, con casquillo (JB/KB) | Acero, con casquillo (JF) | A 0 tiempos | A toda marcha | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
Etiquetas calientes: Ventosas de vacío de alta rigidez ZP3E, China, fabricante, proveedor, fábrica
