Ventosas de vacío con rótula de alta rigidez ZP3E
Las ventosas de vacío con rótula de alta rigidez ZP3E de China Commaelec ofrecen soluciones personalizadas para manipulación de cargas pesadas y grandes superficies. Con una superficie de sellado ranurada y un diseño de rótula, garantizan una adhesión estable en materiales irregulares o porosos. Ideales para vidrio, láminas de metal y embalajes, proporcionan un rendimiento confiable y que no deja marcas en sistemas automatizados.
Haga clic e inicie la selección.
》Volver a Información del Producto

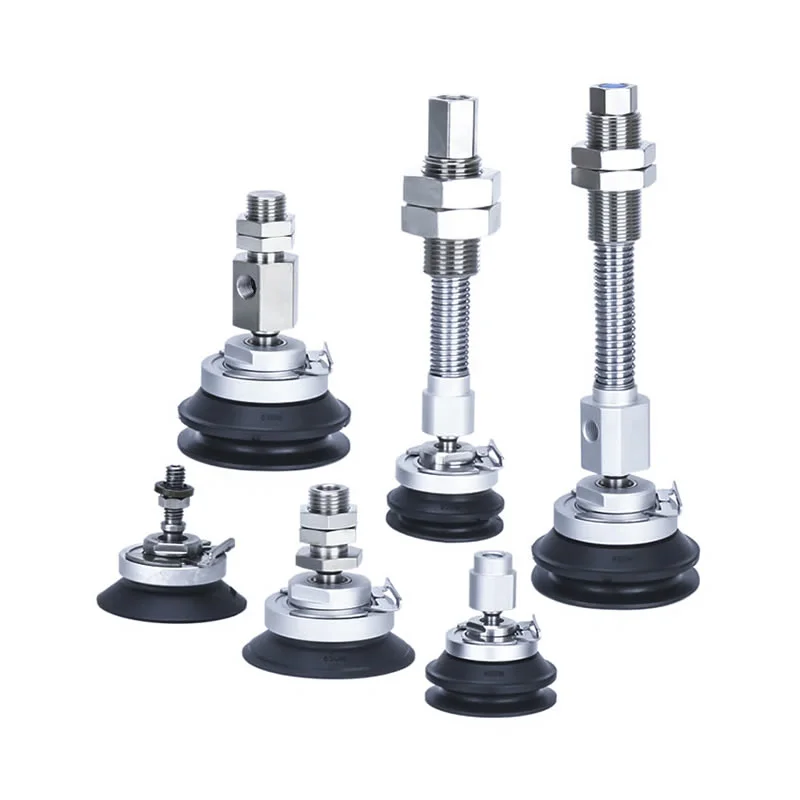

Ventosas de vacío con rótula de alta rigidez ZP3E

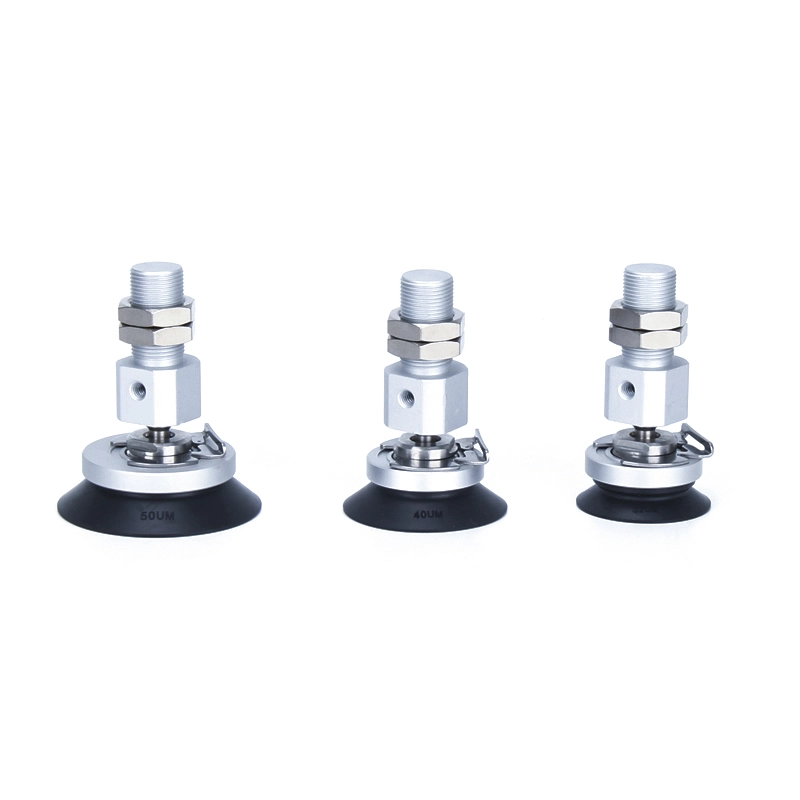

Serie ZP3E-TF con adaptador Ventosas de vacío tipo rótula de alta rigidez

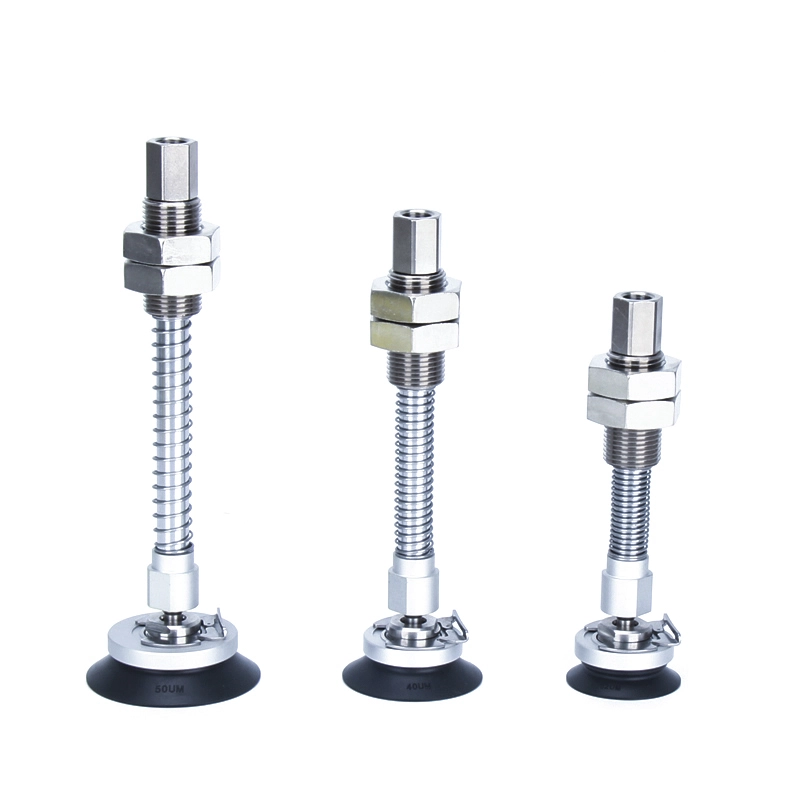

Serie ZP3E-TF con ventosas de vacío tipo rótula de alta rigidez con amortiguador

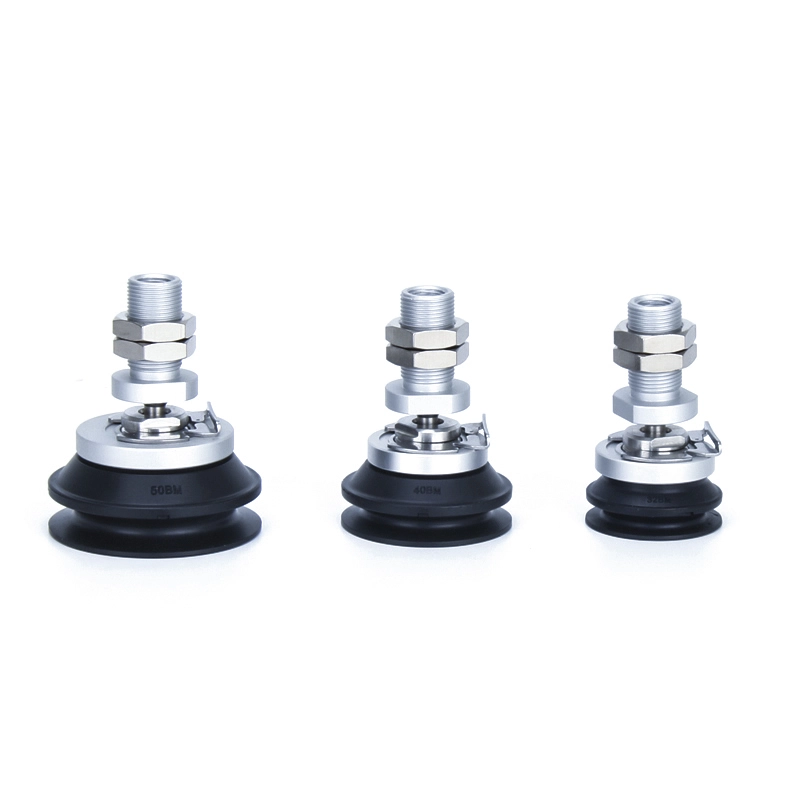

Serie ZP3E-YF con adaptador Ventosas de vacío tipo rótula de alta rigidez

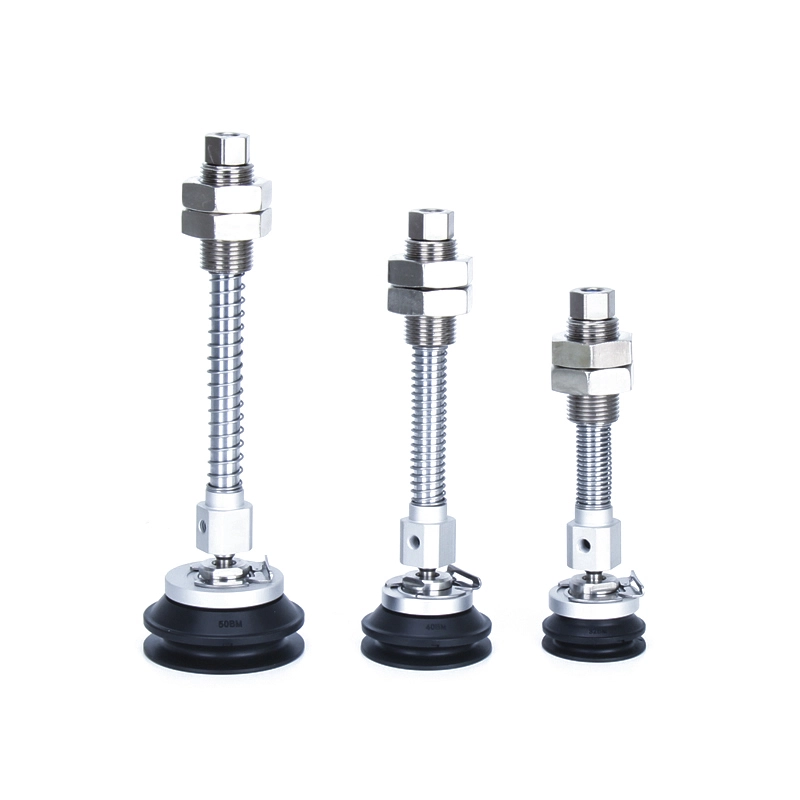

Serie ZP3E-YF con ventosas de vacío tipo rótula de alta rigidez con amortiguador
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío con junta esférica de alta rigidez ZP3E son ventosas de vacío de grado industrial diseñadas específicamente para manipular piezas de trabajo pesadas, grandes o con superficies irregulares dentro de sistemas automatizados.
Su estructura de alta rigidez garantiza un agarre estable sobre materiales pesados como vidrio, láminas de metal y cartón.
El diseño de rótula permite un ajuste de múltiples ángulos, lo que permite que la copa se adapte automáticamente a superficies inclinadas o irregulares.
La superficie de sellado ranurada mejora las capacidades de retención de vacío, asegurando una succión efectiva incluso cuando se manipulan materiales porosos.
Esta serie de productos se utiliza ampliamente en campos como la automatización robótica, el embalaje, la fabricación de automóviles y el procesamiento de vidrio; Es especialmente adecuado para aplicaciones con exigencias extremadamente altas de fuerza de agarre, estabilidad y flexibilidad.
Características clave
**Alta rigidez y estabilidad**
Diseñada específicamente para piezas de trabajo pesadas y de gran superficie, como vidrio, láminas de metal y cartón, esta serie ofrece un rango de diámetro que abarca desde 32 mm hasta 125 mm, con opciones para estructuras de una o dos capas. La superficie presenta una textura ranurada que mejora eficazmente la retención del vacío y garantiza la estabilidad del agarre, incluso al manipular materiales porosos.
**Funcionalidad de rótula**
Al incorporar una estructura de rótula integrada, la unidad permite un ajuste flexible de múltiples ángulos. Compensa automáticamente las superficies de la pieza de trabajo inclinadas o irregulares, lo que garantiza un rendimiento de sellado constante y una fuerza de succión confiable durante las operaciones de manipulación dinámica.
**Mecanismo de almacenamiento en búfer opcional**
Se puede agregar un mecanismo de amortiguación opcional para absorber las fuerzas de impacto generadas cuando la ventosa hace contacto con la pieza de trabajo. Esto protege eficazmente contra daños tanto el cuerpo de la ventosa como las superficies de las piezas de trabajo de precisión. En entornos de ciclismo de alta frecuencia, esta característica ayuda a extender la vida útil del equipo y mejorar la durabilidad general.
**Opciones de materiales**
Las ventosas de vacío con rótula de alta rigidez ZP3E están fabricadas con materiales de caucho y silicona de alta calidad, que ofrecen excelentes capacidades de sellado y resistencia al desgaste. Los materiales antiestáticos están disponibles como opción, lo que hace que la unidad sea adecuada para su uso en entornos de fabricación de productos electrónicos y salas blancas. Además, se puede combinar con accesorios de acero inoxidable para cumplir con los requisitos de aplicación específicos de la fabricación de baterías de iones de litio y entornos industriales hostiles.
**Diseño desmontable**
Con una estructura modular, las ventosas de vacío con rótula de alta rigidez ZP3E facilitan el mantenimiento rutinario y el reemplazo de componentes. Esto minimiza efectivamente el tiempo de inactividad y reduce los costos operativos a largo plazo. Además, sus opciones de configuración flexibles le permiten integrarse perfectamente en una amplia variedad de sistemas automatizados.

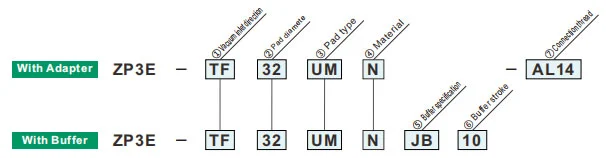

Cómo hacer un pedido
| ①Dirección de entrada de vacío | |
| TF | Vertical |
| YF | Lateral |
| ②Diámetro de la almohadilla (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Especificación del búfer | |
| JB | Giratorio (Latón, Con Casquillo) |
| JF | Giratorio (Acero, Con Casquillo) |
| ③Tipo de almohadilla | |
| MU | Tipo plano con ranura |
| BM | Tipo fuelle con nervaduras y ranura. |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑥ Golpe de búfer | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| ⑦Entrada de vacío | ZP3E-T /Vertical | ZP3E-Y /Laterales | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Rosca macho | AL6 | M6x1 | ● | — | — | — |
| AL12 | M12x1,25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1.5 | — | ● | — | ● | |
| Femenino | B8 | M8x1.25 | ● | — | ● | — |
| B12 | M12x1,75 | — | ● | — | ● | |
Fuerza reactiva del resorte
| Diámetro de la almohadilla (mm) |
Par de apriete ±5% [N·m] | Carrera del tope (mm) | Fuerza reactiva del resorte [N] | ||
| Latón, con casquillo (JB) | Acero, con casquillo (JF) | A 0 tiempos | A toda marcha | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
