Ventosas de vacío sin marcas ZP3

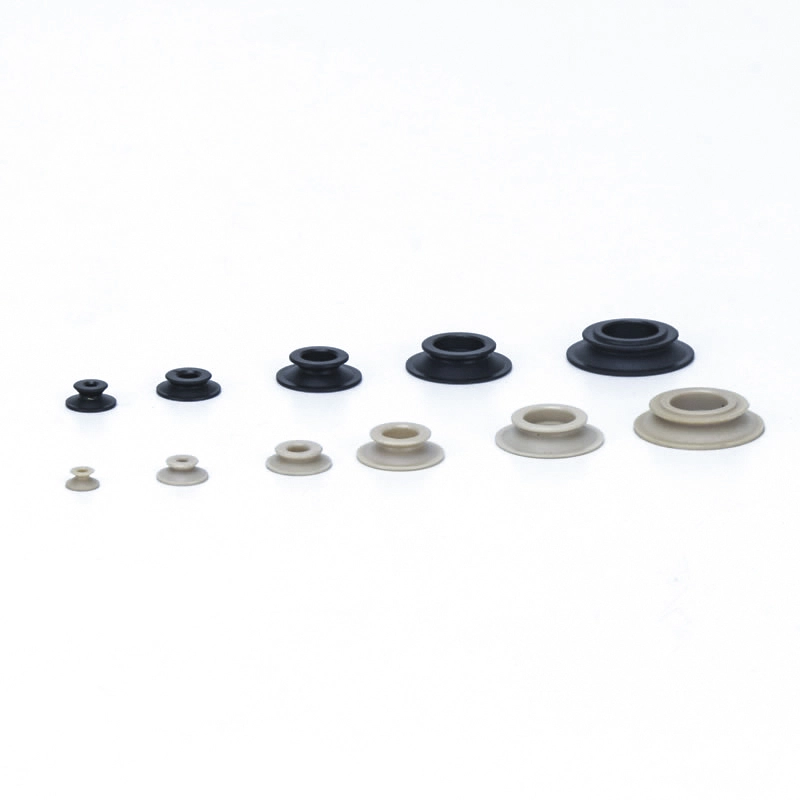

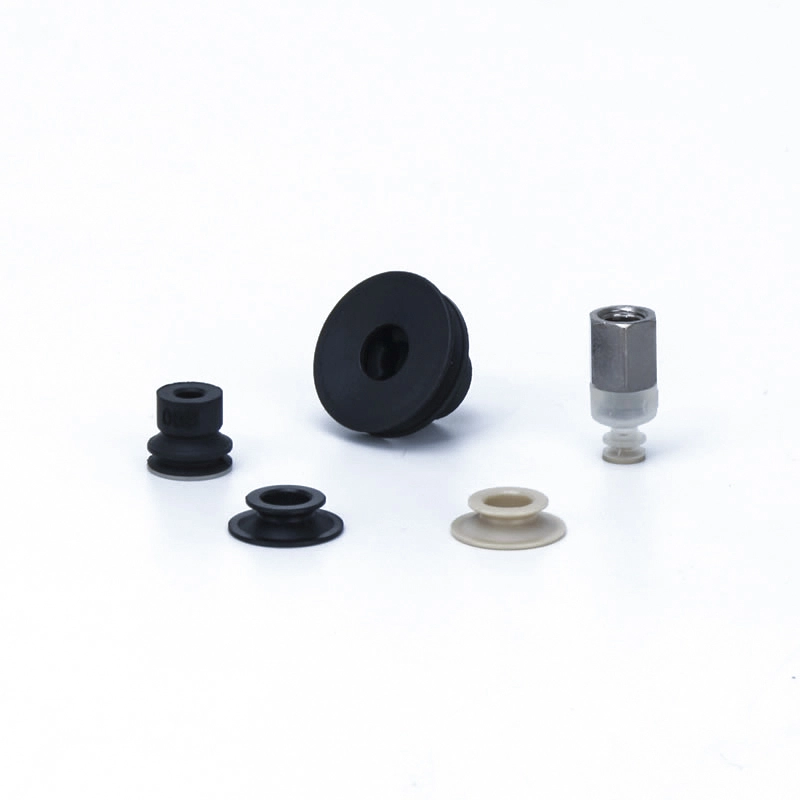

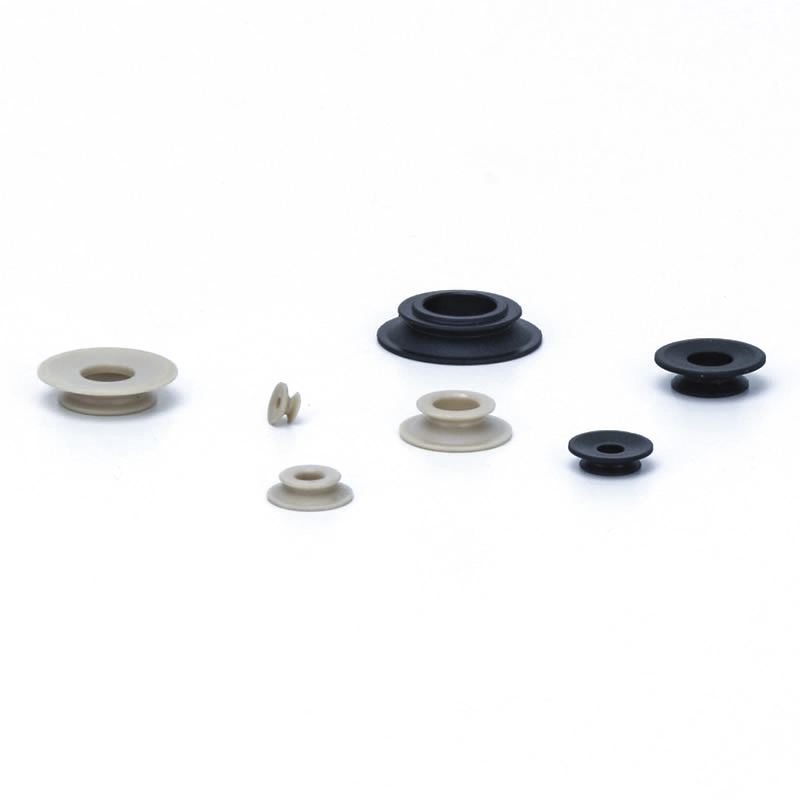

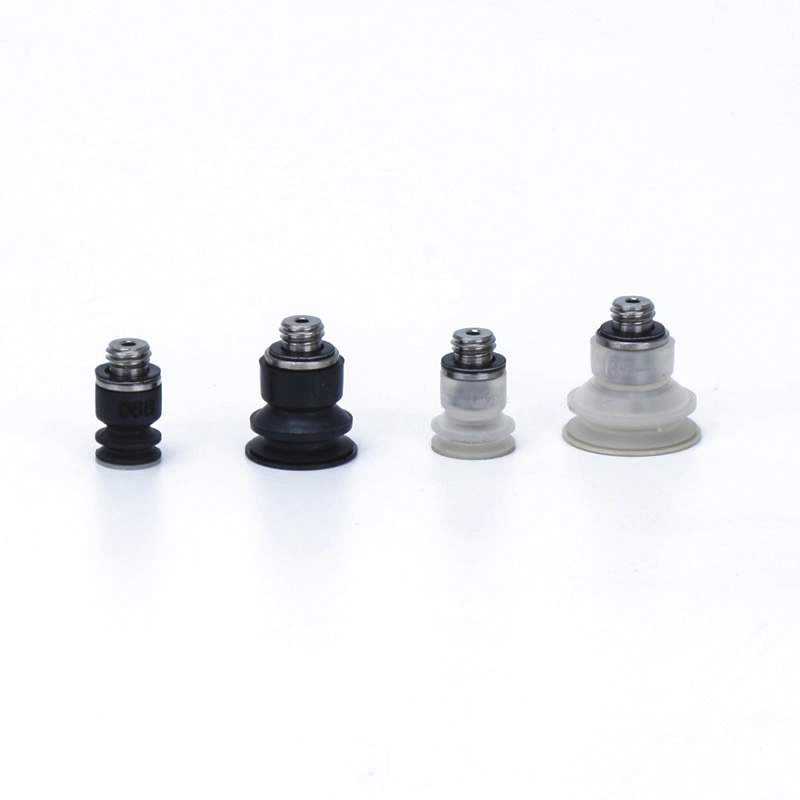

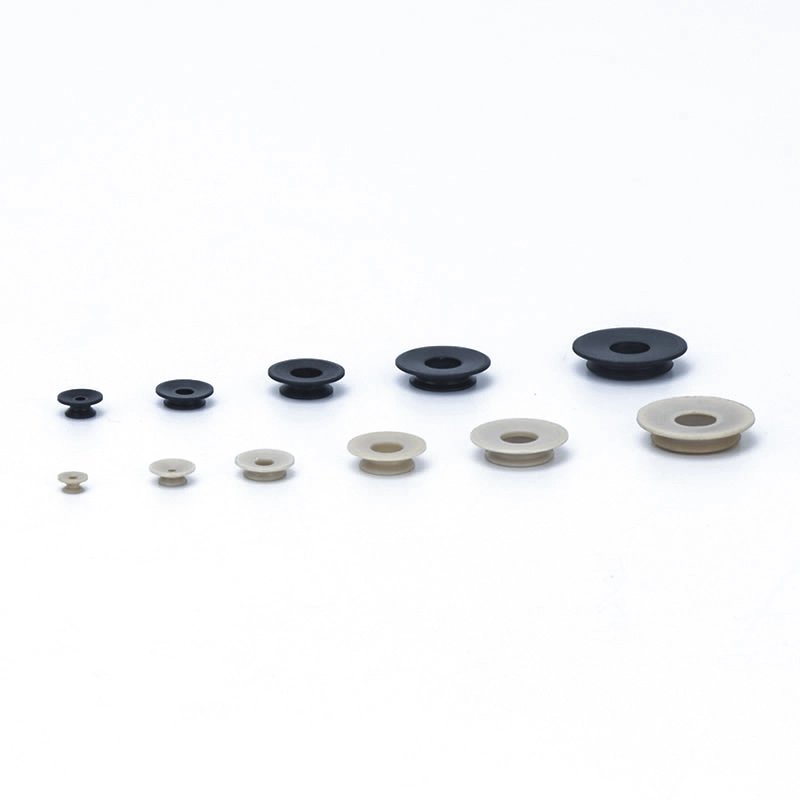

Las ventosas de vacío sin marcas ZP3 de Commaelec son ventosas compactas (φ4–16 mm) con topes telescópicos incorporados para minimizar el polvo. Ideales para paneles fotovoltaicos, obleas semiconductoras, lentes ópticas, paneles OLED/LCD y componentes médicos, ofrecen opciones personalizadas, instalación flexible, materiales antiestáticos y accesorios de acero inoxidable.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de vacío sin marcas ZP3
Almohadilla de fijación de resina sin marcas serie ZP3
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío sin marcas ZP3 son mini ventosas diseñadas con precisión y fabricadas en China, diseñadas para manipular superficies delicadas sin causar rayones ni marcas. Construidos con silicona de alta calidad y accesorios PEEK opcionales, brindan una adhesión confiable, una generación mínima de polvo y un rendimiento de aspiración estable. Estas ventosas son ideales para la automatización en industrias sensibles como la electrónica, la fotovoltaica y los dispositivos médicos.
Aplicaciones
Paneles Fotovoltaicos:Transporte e instalación seguros sin dañar las superficies de vidrio.
Obleas semiconductoras (silicio):Manejo preciso de obleas frágiles durante la fabricación.
Lentes ópticas (vidrio/resina):Agarre seguro para el montaje de lentes sin dañar la superficie.
Pantallas Electrónicas (Paneles OLED/LCD):Transferencia y colocación sin rayones.
Componentes de dispositivos médicos:Manipular accesorios de instrumentos quirúrgicos o piezas delicadas de forma segura.
Características clave
Diseño sin marcas:Previene rayones o daños superficiales durante el manejo.
Tamaño compacto:Disponible en diámetros pequeños (4–16 mm), adecuado para espacios reducidos.
Materiales de alta calidad:Las ventosas que no dejan marcas están disponibles en opciones de silicona y PEEK, y ofrecen una excelente resistencia química y al calor.
Polvo mínimo:El amortiguador telescópico incorporado reduce la generación de polvo en entornos sensibles.
Instalación flexible:Orientación de entrada de vacío vertical o lateral; Puede incluir adaptadores o soportes de acero inoxidable.
Opciones personalizables:Soluciones a medida para necesidades industriales específicas.
Preguntas frecuentes
P1: ¿Qué industrias se benefician más de estas ventosas?
R: Electrónica, energía fotovoltaica, óptica, semiconductores y fabricación médica de precisión.
P2: ¿Puedo personalizar el tamaño o el material de la ventosa?
R: Sí, las ventosas de vacío sin marcas ZP3 están disponibles en varios diámetros, materiales de silicona o PEEK y accesorios opcionales antiestáticos o de acero inoxidable.
P3: ¿Cómo reducen estas copas el daño a la superficie?
R: Los materiales suaves y de alta elasticidad y el control preciso de la presión del vacío garantizan que no se produzcan rayones ni marcas durante el levantamiento y la colocación.
Cómo hacer un pedido
- No quedan marcas de adsorción (componentes de goma) en la pieza de trabajo.
>Evita el contacto directo entre la pieza de trabajo y el caucho instalando un accesorio PEEK en la almohadilla del fuelle para evitar la transferencia de los componentes del caucho. - Ideal para el fuelle de la serie ZP3 (ø4 a ø16)
| ②Diámetro de la almohadilla (mm) | |
| Símbolo | Almohadilla aplicable |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Material de fijación | |
| P | OJEADA |
| médico de cabecera | Ojeada conductora |
| M | POM |
| GM | POM conductor |
- Cuando realice el pedido con una almohadilla, escriba “*” debajo del número de pieza de la almohadilla, como se muestra a continuación. Tenga en cuenta que la almohadilla no se entrega con el accesorio montado.
- Cuando el accesorio esté hecho de PEEK conductor, utilice material conductor para la almohadilla.
- Limpie el producto antes de usar el accesorio.
- Este producto no se limpia después del mecanizado. Si el producto se utiliza en las condiciones en las que se envía, es posible que queden materiales residuales en las piezas de trabajo. Limpiar antes de usar.
- Si el contacto con material duro es un problema, no utilice este producto.
Dimensiones (mm)
El símbolo verde son modelos personalizados.
K
Accesorio de resina
| Modelo | øA | transmisión exterior | jefe | D | P | Adaptador almohadilla No. |
||||||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||||||
| ZP3 | 04 | K |
P médico de cabecera M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Cuando el accesorio esté hecho de PEEK conductor, utilice material conductor para la almohadilla.
Modelo para referencia: ZP3-08KGP Almohadilla adaptadora para referencia: ZP3-08BGN / ZP3-08BGS
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
| Tipo de almohadilla | Diámetro de la almohadilla (mm) | Solicitud | Superficies y formas típicas de la pieza de trabajo. | |||||||
| Departamento | Saludó | Oblicuo | Diferentes alturas | Convexo | Aceitoso | |||||
|
|
|
|
|
|
|||||
| Anuncio de almohadilla compacta | Plano (U) |
|
ø1.5~ø3.5 | Para adsorción de piezas de trabajo con superficie plana y no deformada. | ⚪ | X | X | X | X | X |
| Plano con ranura (UM) |
|
ø4~ø16 | Para una pieza de trabajo que es probable que se deforme | ⚪ | X | X | X | X | △ | |
| Fuelles(B) |
|
ø4~ø16 | Para adsorción de piezas de trabajo con superficie inclinada. | ⚪ | △ | ⚪ | X | △ | X | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
