Ventosas de vacío de montaje directo de baja fricción ZP3
Commaelec es un fabricante y proveedor profesional especializado en ventosas de vacío de montaje directo de baja fricción ZP3 de ventosas de vacío de montaje directo de baja fricción. Con diámetros que van de 4 mm a 16 mm, estas unidades compactas están diseñadas específicamente para la industria electrónica. Con una varilla amortiguadora telescópica incorporada que genera un mínimo de polvo, son particularmente adecuados para su uso en aplicaciones de electrónica de precisión, médicas y farmacéuticas.
Haga clic e inicie la selección.
》Volver a Información del Producto

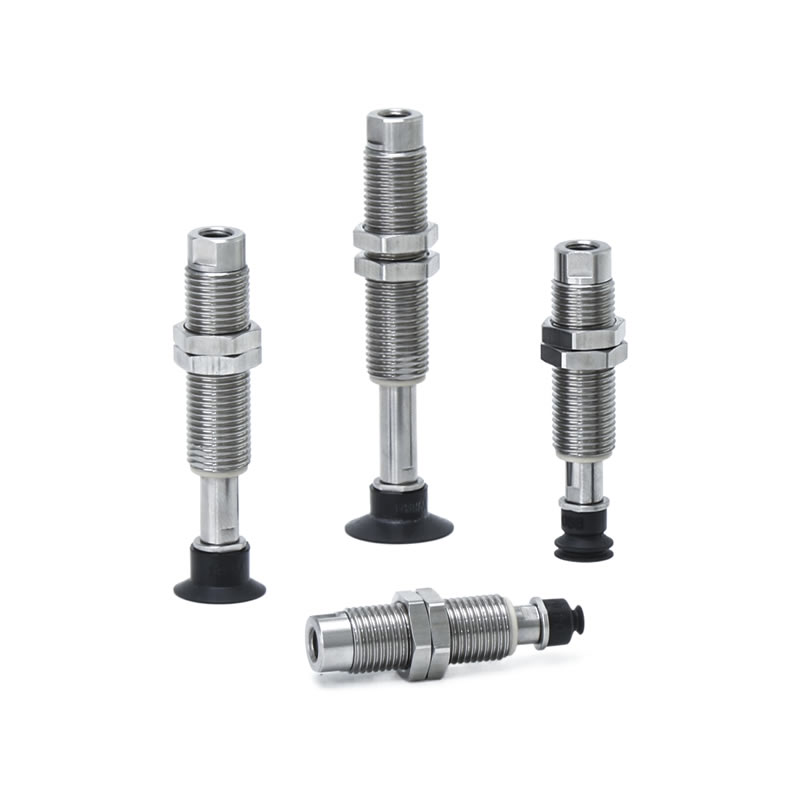

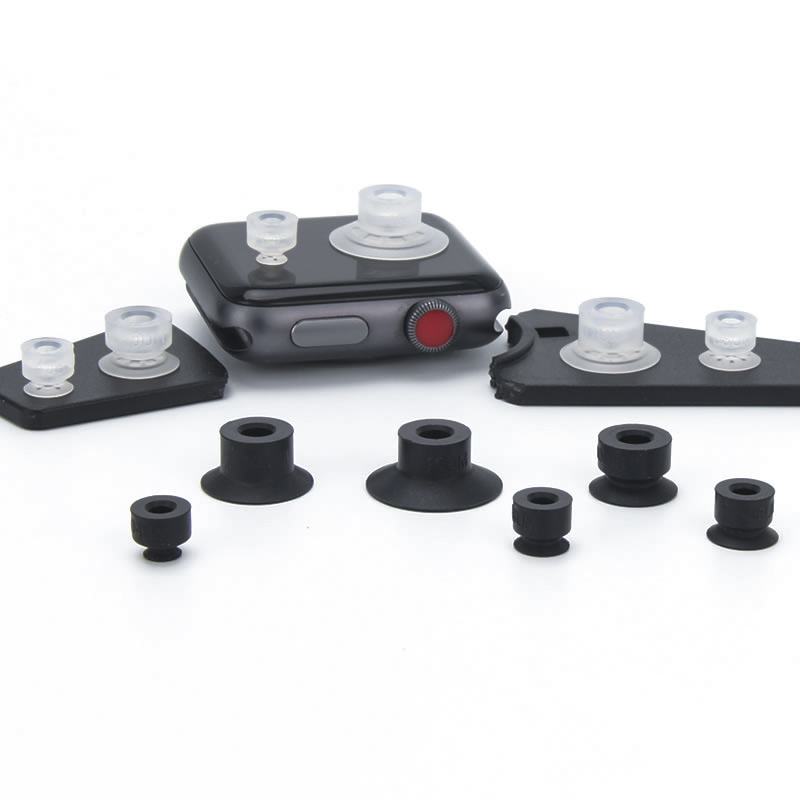

Ventosas de vacío de montaje directo de baja fricción ZP3
Serie ZP3-T con ventosa compacta de amortiguación de baja fricción
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío de montaje directo de baja fricción ZP3 son ventosas compactas diseñadas con precisión para las industrias electrónica, médica y farmacéutica. Con diámetros que varían de 4 mm a 16 mm, estas ventosas cuentan con una varilla amortiguadora telescópica incorporada que minimiza la generación de polvo, lo que garantiza una manipulación segura y limpia de componentes delicados.
¿Qué es una ventosa de vacío de montaje directo de baja fricción ZP3?
Una ventosa especializada con capacidad de montaje directo para sistemas automatizados.
Incorpora un amortiguador telescópico de baja fricción, reduciendo el desgaste y la contaminación durante ciclos repetitivos.
Compatible con direcciones de entrada de vacío verticales y laterales, lo que permite una instalación flexible en líneas de producción estrechas.
Disponible en caucho, silicona y materiales antiestáticos de alta calidad, con adaptadores opcionales y accesorios totalmente de acero inoxidable para aplicaciones de baterías de litio.
Aplicaciones
Manejo de electrónica de precisión, como placas de circuitos y microchips.
Montaje médico y farmacéutico, donde la limpieza y la baja contaminación son fundamentales.
Integración en sistemas robóticos pick-and-place y líneas de montaje automatizadas.
Manipulación de pequeños componentes de hardware y baterías de litio que requieren una mínima generación de polvo.
Ventajas
El diseño compacto y de baja fricción minimiza el desgaste, el polvo y el mantenimiento.
Alta adaptabilidad, compatible con múltiples orientaciones de entrada de vacío y configuraciones de buffer.
Las ventosas de vacío de montaje directo de baja fricción ZP3 están fabricadas con materiales duraderos, como silicona y caucho, para garantizar una succión estable y duradera, proporcionando así una vida útil prolongada.
Opciones flexibles con adaptadores, soportes de amortiguación y accesorios de acero inoxidable para necesidades industriales especializadas.
La producción rentable fabricada en China con tecnología madura y una cadena de suministro estable garantiza una entrega oportuna y un rendimiento de alta calidad.
¿Por qué elegir Commaelec?
Fabricante y proveedor confiable con producción interna y amplio stock.
Cartera de productos diversa que incluye múltiples especificaciones, formas y opciones de materiales.
Tecnología madura que garantiza una fuerte adhesión, estabilidad y manipulación segura de materiales.
Servicio orientado al cliente con respuesta rápida, personalización y soporte técnico para una integración perfecta.
Cómo hacer un pedido
- Partículas reducidas por debajo de 1/10 (en comparación con productos anteriores).
- Aleación de cobre sin usar.
- ¡Con baja fricción y poco ruido! Nivel de ruido 45dB.
- Movimiento suave hacia arriba y hacia abajo según la estructura anti excéntrica.
- ¡Se solucionó el problema del eje atascado según la tensión del tubo!
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Diámetro de la almohadilla (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Tipo de almohadilla | |
| MU | Plano con ranura |
| B | Fuelle |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑤Especificación del búfer | |
| D | Rotativo (baja fricción) |
| ⑥Carrera del amortiguador (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Entrada de vacío | |
| B5 | M5 x 0,8 |
Dimensiones (mm)
El símbolo verde son modelos personalizados.

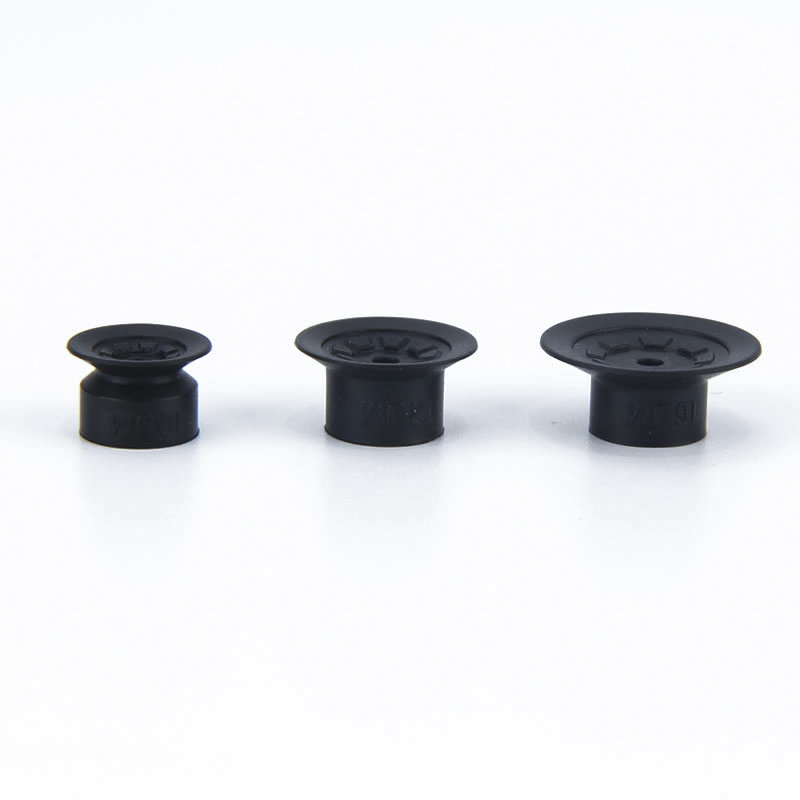

MU
Plano con ranura
| Modelo | A | B | C | D | Buffer | |||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑧ Vacío entrada |
||||||
| ZP3 | T |
4 6 8 |
MU |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modelo para referencia: ZP3-T16UMND15-B5

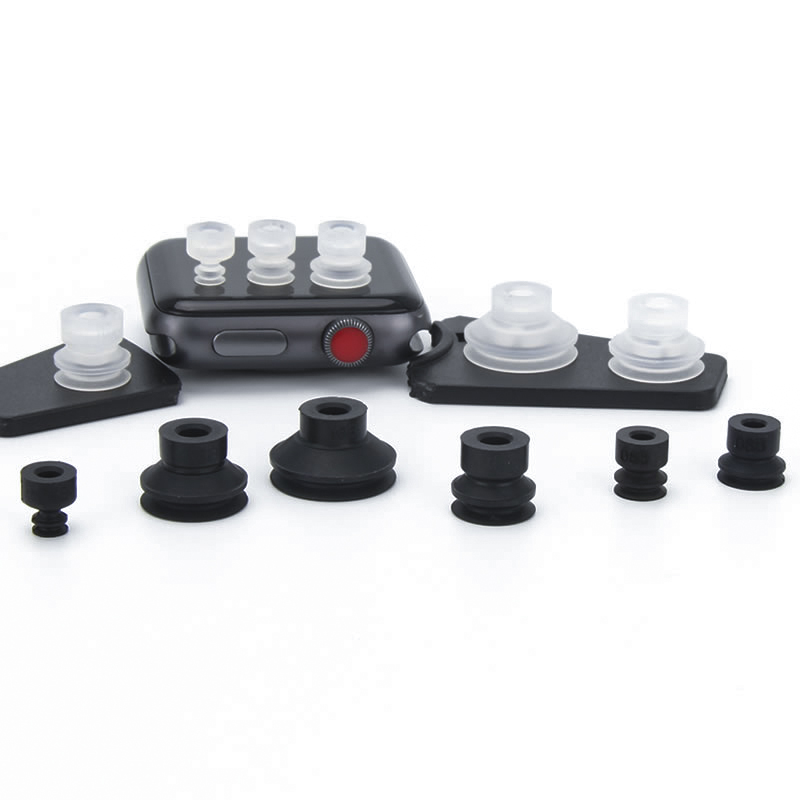

B
Fuelle
| Modelo | A | B | C | D | Buffer | |||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑧ Vacío entrada |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modelo para referencia: ZP3-T08BND6-B5
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
| Tipo de almohadilla | Diámetro de la almohadilla (mm) | Solicitud | Superficies y formas típicas de la pieza de trabajo. | |||||||
| Departamento | Saludó | Oblicuo | Diferentes alturas | Convexo | Aceitoso | |||||
|
|
|
|
|
|
|||||
| Anuncio de almohadilla compacta | Plano (U) |
|
ø1.5~ø3.5 | Para adsorción de piezas de trabajo con superficie plana y no deformada. | ⚪ | X | X | X | X | X |
| Plano con ranura (UM) |
|
ø4~ø16 | Para una pieza de trabajo que es probable que se deforme | ⚪ | X | X | X | X | △ | |
| Fuelles(B) |
|
ø4~ø16 | Para adsorción de piezas de trabajo con superficie inclinada. | ⚪ | △ | ⚪ | X | △ | X | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
