La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).

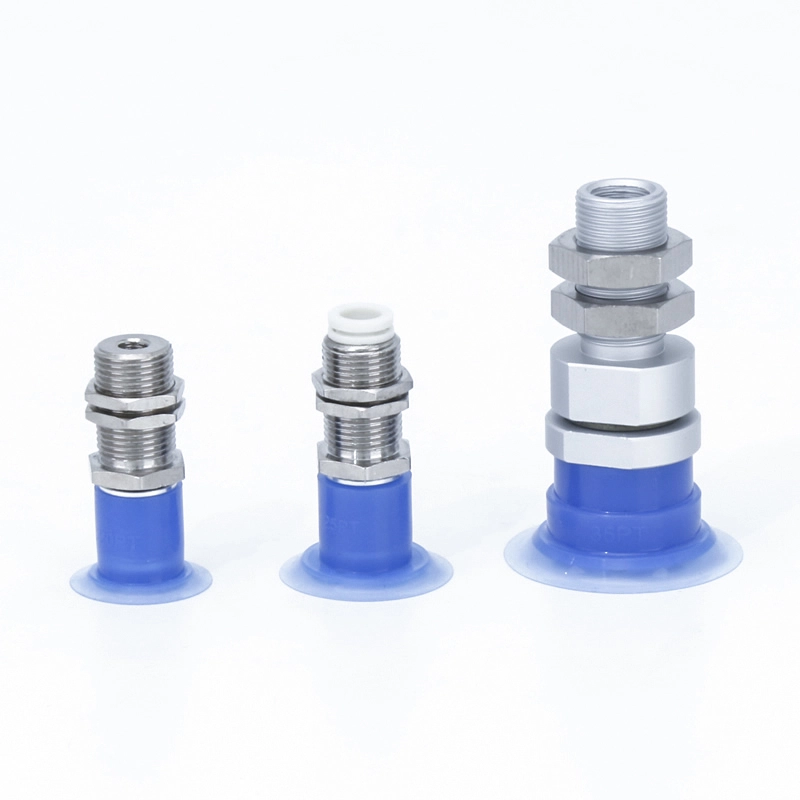

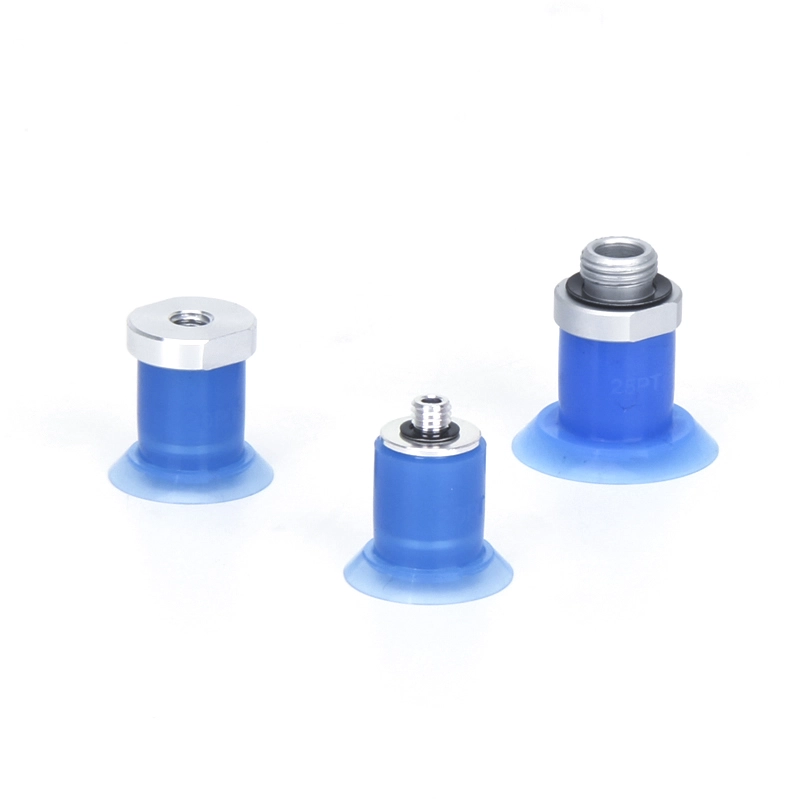

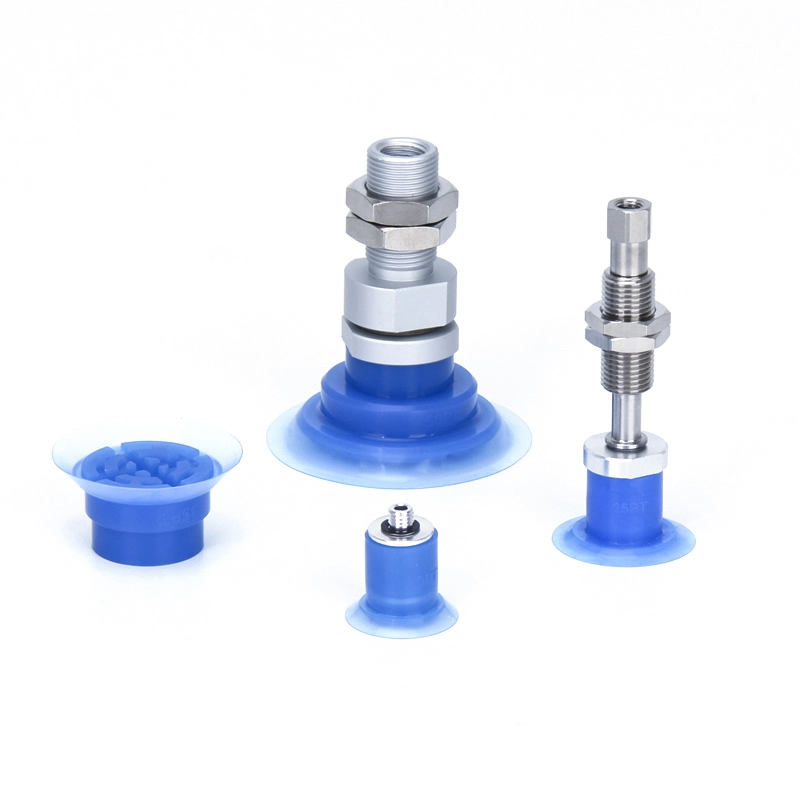

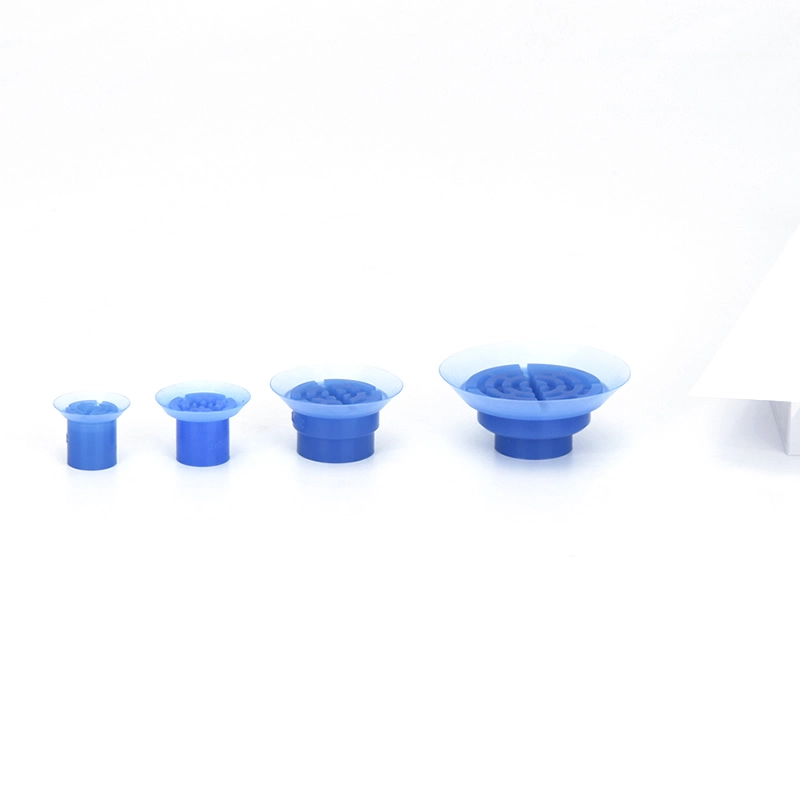

Para ventosas de vacío de adsorción de película ZP3P-PT
Para la adsorción de películas, las ventosas de vacío ZP3P-PT están diseñadas para manipular películas flexibles y materiales delgados en sistemas automatizados. Ideales para envases alimentarios y médicos, garantizan un agarre sin arrugas y a prueba de fugas de bolsas y películas. Con silicona FDA, faldones de sellado flexibles y una fuerte adhesión, respaldan una manipulación precisa en líneas de embalaje, logística e industrias en las que la higiene es crítica.
Haga clic e inicie la selección.
》Volver a Información del Producto
Para ventosas de vacío de adsorción de película ZP3P-PT
Unidad de ventosa de vacío serie ZP3P
Serie ZP3P-T con ventosas adaptadoras

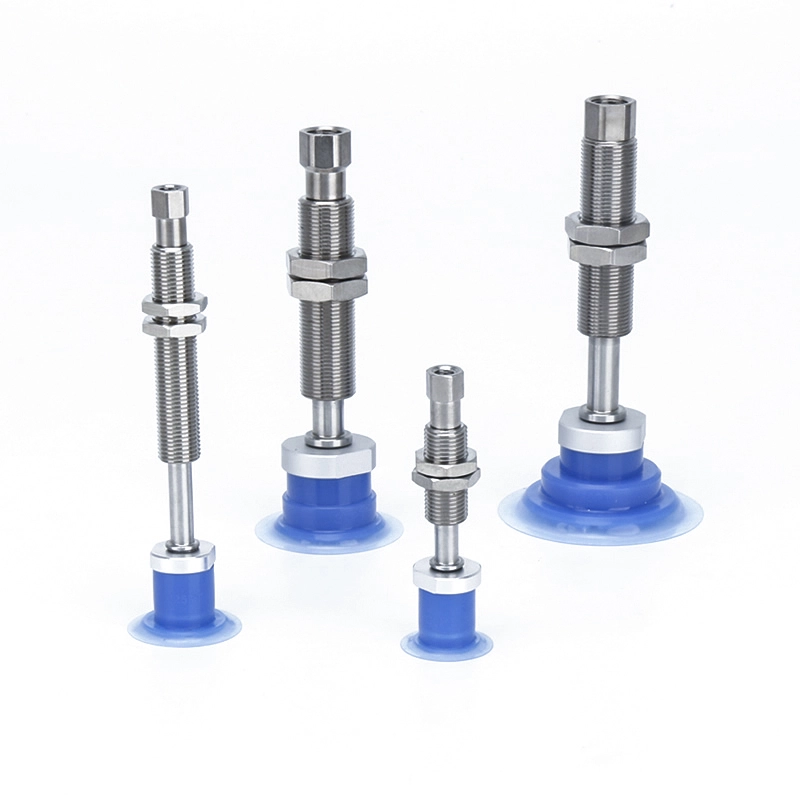

Serie ZP3P-T con ventosas de amortiguación
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Aplicaciones de las ventosas de vacío para adsorción de película ZP3P-PT
Envases médicos y alimentarios
Diseñado para manipulación de envases de líquidos y polvos.
Adecuado para bolsas de bebidas, paquetes de salsa, bolsas de leche en polvo y bolsas de harina.
El faldón de sellado especial garantiza una adhesión firme sin arrugas ni fugas.
Soluciones de embalaje médico
Utiliza materiales de silicona de grado FDA para altos requisitos de higiene.
Ideal para bolsas de infusión y envases sellados de plástico para productos farmacéuticos.
Admite procesos automatizados de clasificación y embalaje
Procesamiento de películas delgadas y materiales flexibles
Maneja film transparente, film para embalaje de alimentos y bolsas inflables.
Permite operaciones como apertura de bolsas, envoltura de películas y transferencia.
El borde del faldón flexible garantiza un sellado estable en superficies blandas
Características clave de las ventosas de vacío para adsorción de película ZP3P-PT
Optimizado para materiales flexibles
Diseñado para películas delgadas y piezas deformables.
Mantiene una succión estable incluso en materiales livianos y suaves.
Rendimiento de sellado mejorado
La estructura especial del faldón mejora la hermeticidad y la estabilidad del contacto.
Reduce las fugas de vacío durante la automatización de alta velocidad
Opciones de materiales higiénicos
El material de silicona azul favorece la detección de contaminación
Adecuado para industrias de procesamiento de alimentos, cosmética y farmacéutica.
Compatibilidad industrial
Las Ventosas de Vacío Para Adsorción de Películas ZP3P-PT son compatibles con:
Líneas de envasado automatizadas
Sistemas de clasificación logística (por ejemplo, manipulación de bolsas de mensajería)
Automatización de almacenes de comercio electrónico
Procesos de embalaje de componentes electrónicos.
Son particularmente eficaces para sistemas de recogida y colocación de alta precisión que manipulan materiales finos y flexibles.
Ventajas adicionales
Adecuado para láminas de etileno, películas plásticas y materiales de embalaje flexibles.
Admite la automatización industrial ligera con estrictos requisitos de higiene
Garantiza una manipulación segura sin dañar ni deformar la pieza de trabajo.

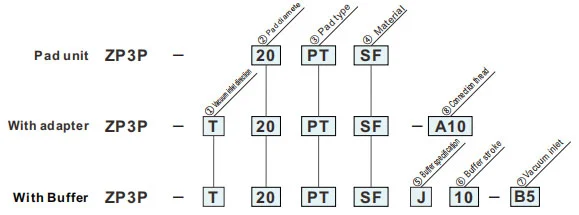

Cómo hacer un pedido
- Bueno para aplicaciones de embalaje de película.
- Almohadilla de color azul
- Fugas reducidas
- Reducción de las arrugas formadas en piezas finas (películas, vinilos, etc.) durante la adsorción.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Diámetro de la almohadilla (mm) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Tipo de almohadilla | |
| PT | Tipo de falda de película delgada |
| ④Material | |
| SF | caucho de silicona |
| ⑤Especificación del búfer | |
| J | Giratorio |
| K | No giratorio |
| ⑥ Golpe de búfer | |
| 10 | 10 milímetros |
| 20 | 20mm |
| 30 | 30 milímetros |
| 40 | 40mm |
| 50 | 50mm |
| ⑦Entrada de vacío | ø20, ø25 | ø35, ø50 | ||
| hilo femenino | B5 | M5×0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| Conexión instantánea | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Conexión de púas | N4 | tubo de nailon ø4 | ● | 一 |
| U4 | tubo blando ø4 | ● | 一 | |
| N6 | tubo de nailon ø6 | ● | ● | |
| U6 | tubo blando ø6 | ● | ● | |
| ⑧Hilo de conexión | ø20, ø25 | Ø35,ø50 | ||
| Rosca macho | A5 | M5x0.8 | ● | — |
| A10 | M10x1 | 一 | ● | |
| A12 | M12x1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| hilo femenino | B5 | M5x0.8 | ● | 一 |
| B8 | M8x1.25 | 一 | ● | |
| Rosca macho | A12-B5 | M12x1 | ● | 一 |
| A12-06 | M12x1 | ● | 一 | |
| AL14 | M14×1 | 一 | ● | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
