La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de Vacío Planas Delgadas ZP2
Como fabricante líder en China, nuestra fábrica ofrece ventosas de vacío planas y delgadas personalizadas ZP2 (ø10-30 mm). Con una estructura ranurada "MT", la solución directa de proveedor de Commaelec evita la deformación de películas y láminas delgadas. Disponemos de NBR y silicona conductora, con piezas totalmente de acero inoxidable disponibles para la industria de las baterías de litio.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de Vacío Planas Delgadas ZP2

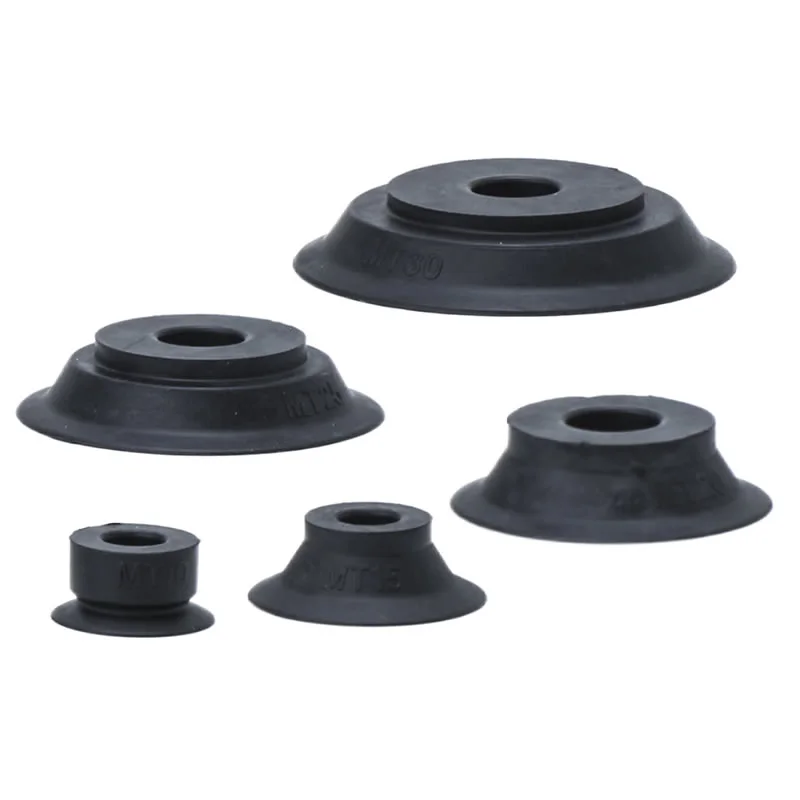

Unidad de ventosa plana delgada serie ZP2
Serie ZP2-T con adaptador Ventosa de vacío plana y delgada
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso

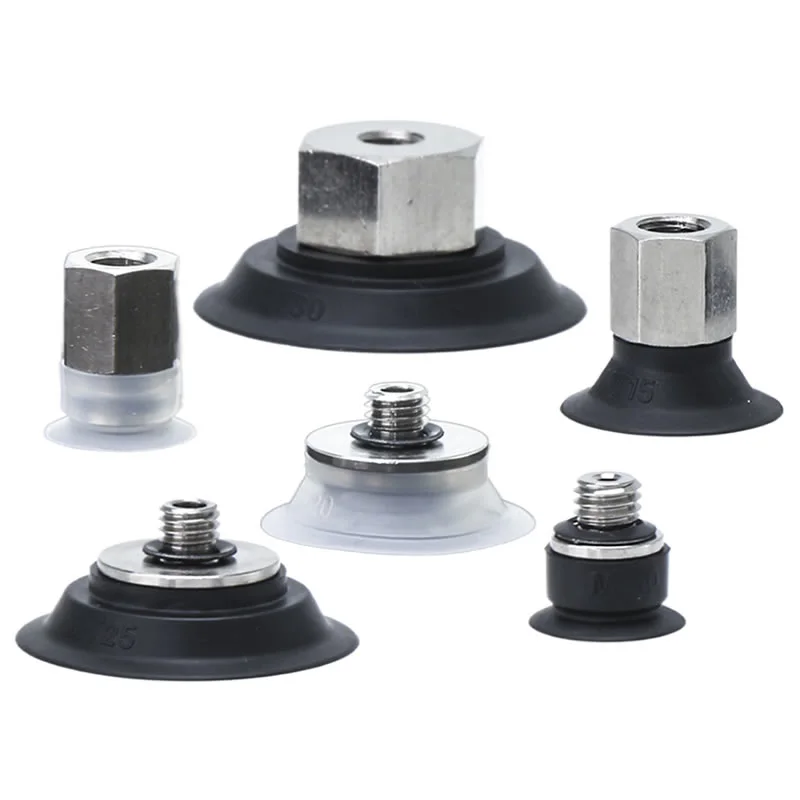

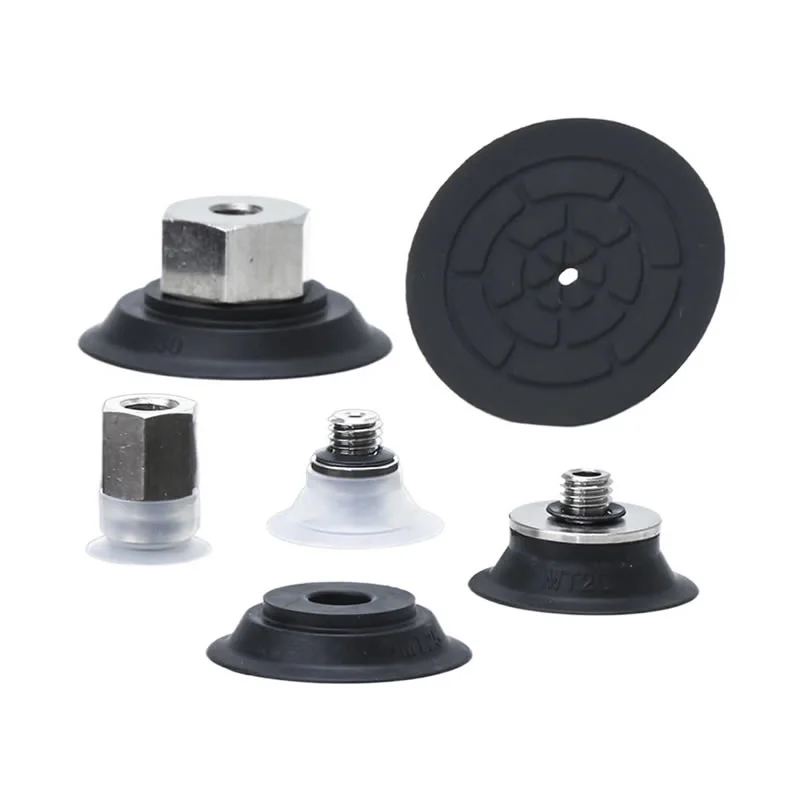

Las Ventosas de Vacío Planas Delgadas ZP2 son componentes de precisión dentro de los sistemas de agarre neumáticos, diseñados específicamente para la manipulación de piezas delgadas y fácilmente deformables. En las especificaciones industriales, normalmente llevan el código estructural "MT", lo que significa la incorporación de un diseño ranurado especializado dentro de su estructura interna.
Características del producto:Esta ventosa previene eficazmente la deformación de piezas planas durante la adsorción, lo que la hace ideal para láminas delgadas, películas y otros materiales fácilmente deformables.
Presupuesto:La ventosa está disponible en varios diámetros, incluidos φ10, φ15, φ20, φ25 y φ30.
Materiales de la ventosa:Las opciones comunes incluyen NNBR (caucho de nitrilo) y GS (caucho de silicona conductora), y cada material se adapta a entornos de trabajo y requisitos de piezas específicos.
Campos de aplicación:Las ventosas de vacío planas y delgadas ZP2 se usan ampliamente en fabricación, líneas de producción automatizadas, robótica y logística, etc. Se pueden usar para transportar objetos planos de peso liviano o mediano, como vidrio, plástico y metal.
Preguntas frecuentes
¿Qué materiales hay disponibles y cuáles son sus diferencias?
Las ventosas de vacío planas finas ZP2 están disponibles en varios materiales para adaptarse a las condiciones reales de trabajo:
NBR: rentable, buena resistencia al desgaste para uso general
Silicona: excelente resistencia al calor y que no deja marcas, ideal para superficies sensibles
PU (Poliuretano): alta durabilidad para operaciones de alto ciclo
FKM (caucho fluorado): fuerte resistencia química y al aceite
EPR: adecuado para requisitos medioambientales específicos
Commaelec garantiza una calidad constante del material y admite la personalización para aplicaciones especiales (por ejemplo, antiestática).
¿Para qué piezas son más adecuadas las ventosas planas y finas?
Superficies lisas y planas como láminas de metal, vidrio, paneles de plástico.
Piezas de trabajo delgadas o livianas que requieren un contacto estable y uniforme
Aplicaciones donde se necesita una deformación mínima y un posicionamiento preciso
El diseño plano y delgado aumenta el área de contacto, mejorando el sellado y reduciendo las fugas de aire.
¿Cuál es el rango de resistencia a la temperatura?
Rangos típicos (según el material):
NBR: -10°C a 80°C
Silicona: -40°C a 200°C
PU: -20°C a 80°C
FKM: hasta ~200°C con fuerte estabilidad química
Commaelec puede recomendar materiales adecuados en función de su temperatura y entorno reales.
¿Se pueden utilizar con entrada de vacío vertical u horizontal?
Sí. Las ventosas de vacío planas y delgadas ZP2 admiten una instalación flexible:
Entrada de vacío vertical (estándar para configuraciones compactas)
Entrada horizontal/lateral para sistemas con espacio limitado
Compatible con adaptadores y soportes de amortiguación
Commaelec ofrece múltiples opciones de conexión para adaptarse a diferentes diseños de equipos.
¿Cómo mantenerlos adecuadamente para prolongar su vida útil?
Compruebe periódicamente si hay desgaste, grietas o deformaciones en el labio de sellado.
Mantenga las superficies limpias para evitar que el polvo afecte el rendimiento del sellado.
Evite una presión de vacío excesiva o una desalineación
Utilice soportes amortiguadores para reducir el impacto en operaciones de alta velocidad
Reemplace las copas desgastadas a tiempo para mantener la estabilidad del sistema.

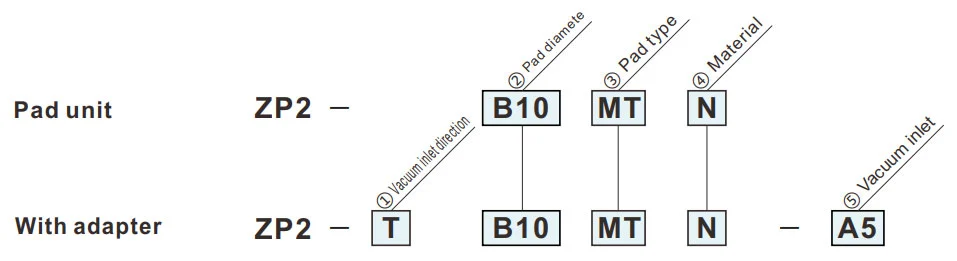

Cómo hacer un pedido
- Para adsorción de láminas o películas delgadas. Superficie de adsorción con ranura.
- Se reduce la deformación de la superficie plana durante la adsorción.
- No apto para transferir piezas de trabajo que apliquen carga.
- Se pueden generar arrugas dependiendo del espesor de la lámina.
- Confirme el grosor antes de usar.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ③Tipo de almohadilla | |
| MONTE | Plano delgado (Con ranura) |
| ②Diámetro de la almohadilla (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑤Entrada de vacío | |
| H5 | M5x0.8 (Macho) |
| B5 | M5x0.8 (Hembra) |
Dimensiones (mm)
El símbolo verde son modelos personalizados.
MONTE
Plano delgado (Con ranura)
| Modelo | øA | transmisión exterior | jefe | sobredosis | øE | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
||||||
| ZP2 | B10 | MONTE |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Modelo para referencia: ZP2-B10MTN
Dimensiones de montaje del adaptador
Almohadilla aplicable: B10MT/B15MT
Almohadilla aplicable: B20MT/B25MT/B30MT
ZP2-T
Vertical
H5
| Modelo | øA | transmisión exterior | jefe | D | Adaptador | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||||||
| ZP2 | T | B10 | MONTE |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Modelo para referencia: ZP2-TB10MTGS-H5
ZP2-T
Vertical
B5
| Modelo | øA | transmisión exterior | C | Adaptador | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
|||||
| ZP2 | T | B10 | MONTE |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Modelo para referencia: ZP2-TB10MTGS-B5
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
