La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de vacío de esponja amortiguadora sin resorte ZP2
Como fabricante y proveedor profesional de China, Zhejiang Comma Electric Co., Ltd. desarrolla productos OEM para sus clientes. Las ventosas de vacío de esponja sin amortiguador ZP2, que cuentan con soportes de amortiguación de acero inoxidable y un diseño de reinicio automático sin resorte, están especialmente diseñadas para la industria de la energía solar.
Haga clic e inicie la selección.
》Volver a Información del Producto

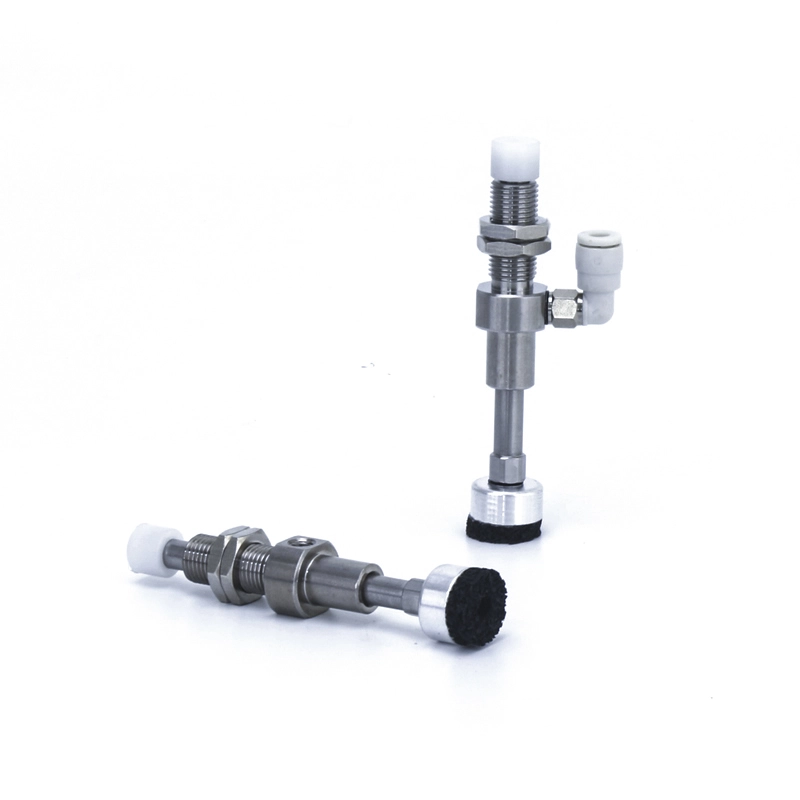

Ventosas de vacío de esponja amortiguadora sin resorte ZP2
Serie ZP2-Y con ventosa de esponja amortiguadora
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío de esponja sin amortiguador ZP2 están especialmente diseñadas para la industria de la energía solar y otras aplicaciones de automatización industrial, y ofrecen un manejo de materiales confiable, seguro y eficiente.
¿Cuándo debo elegir la opción "Sin búfer"?
Las ventosas de vacío de esponja sin amortiguador ZP2 deben seleccionarse cuando:
El espacio es limitado:La pieza de trabajo o la línea de producción no permite un espacio libre adicional.
La superficie es relativamente pareja:El objeto tiene una inclinación o desnivel mínimos, por lo que no se requiere amortiguación.
Se prefiere el diseño simplificado:Menos piezas móviles reducen las necesidades de mantenimiento y aumentan la confiabilidad.
Automatización de alto ciclo:Las aplicaciones exigen operaciones de recogida y colocación rápidas y repetitivas sin interferencia del buffer.
Ventajas clave
Manejo de superficies irregulares
El material de esponja se adapta a piezas de trabajo irregulares o texturizadas, lo que garantiza una adhesión estable al vacío en superficies con protuberancias, depresiones o ligeras desalineaciones.
Manejo no destructivo
La construcción de esponja suave permite un agarre suave, evitando rayones, abolladuras o daños a componentes delicados como paneles solares, celdas de baterías de litio o piezas de precisión.
Aplicación versátil
Adecuado para módulos de energía solar, electrónica, componentes moldeados por inyección y piezas metálicas pequeñas.
Compatible con brazos robóticos y líneas de producción automatizadas para diversos escenarios industriales.
Diseño simplificado (sin amortiguador de resorte)
Cuenta con soportes de amortiguación de acero inoxidable y un diseño de reinicio automático sin resorte, lo que reduce la complejidad mecánica y mantiene un funcionamiento confiable.
Mantenimiento más sencillo y mayor durabilidad en aplicaciones de alto ciclo.
Gama completa
Múltiples tamaños, direcciones de entrada de vacío (vertical/lateral) y opciones para adaptadores o soportes de amortiguación.
Las ventosas de vacío con esponja amortiguadora sin resorte ZP2 admiten caucho de alta calidad, silicona, materiales antiestáticos y accesorios totalmente de acero inoxidable para industrias especializadas.
Pérdida de vacío reducida
La tecnología avanzada de retención de presión por vacío garantiza una fuerte adhesión, fugas mínimas y un rendimiento constante para un manejo preciso y seguro de superficies irregulares o delicadas.

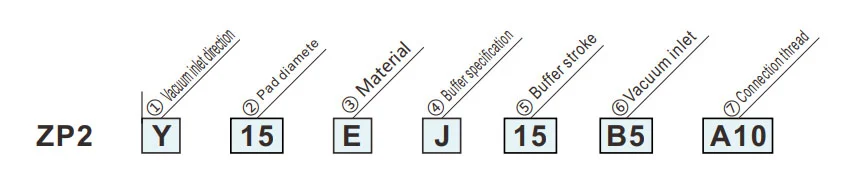

Cómo hacer un pedido
- La varilla amortiguadora está hecha de acero inoxidable.
- Almohadilla con esponja.
- Sin amortiguador de resorte, se reinicia solo.
- Aplicado en la industria de la energía solar.
| ①Dirección de entrada de vacío | |
| Y | Lateral |
| ②Diámetro de la almohadilla (mm) | |
| 15 | ø15 |
| ③Material | |
| E | Esponja |
| ④Especificación del búfer | |
| J | Giratorio |
| ⑤ Golpe de búfer | |
| 15 | 15mm |
| ⑥Entrada de vacío | |
| B5 | M5x0.8 |
| ⑦Hilo de conexión | |
| A10 | M10x1.0 |

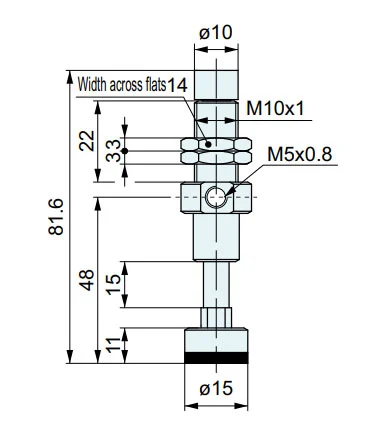

Dimensiones (mm)
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
