La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de fuelle ZP2-MB

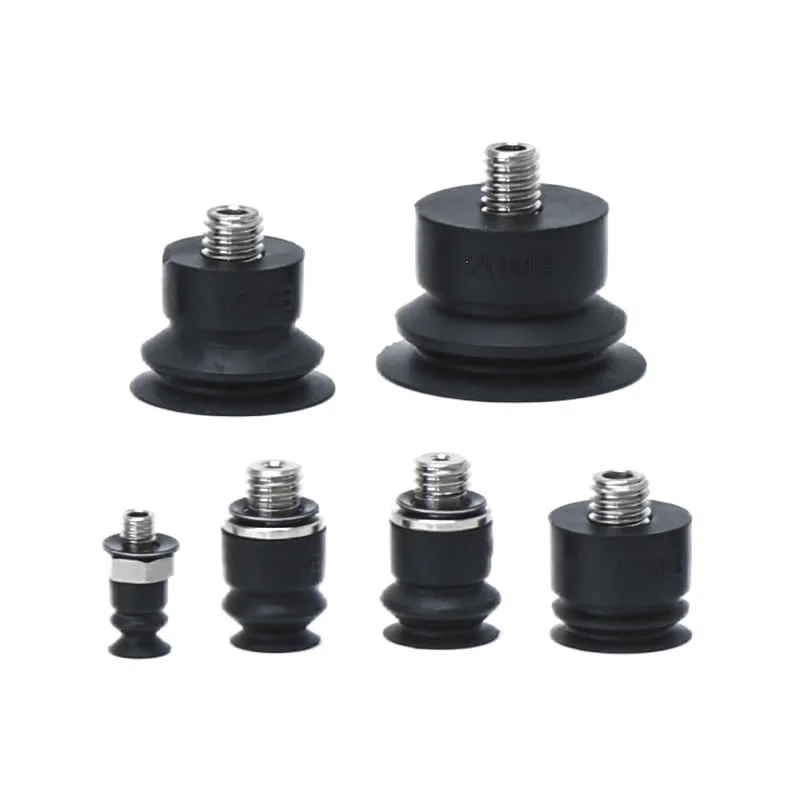

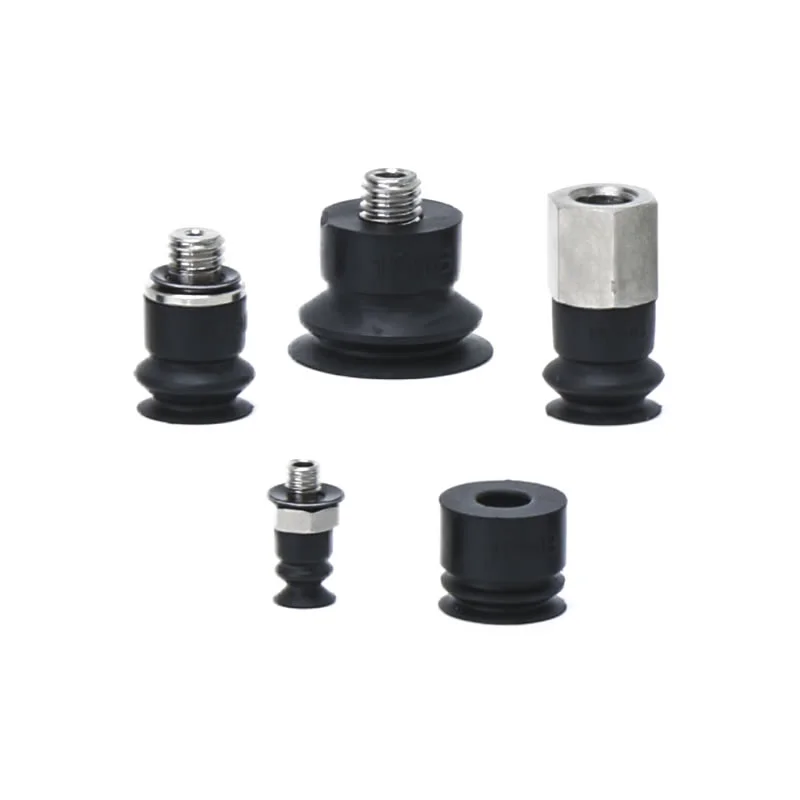

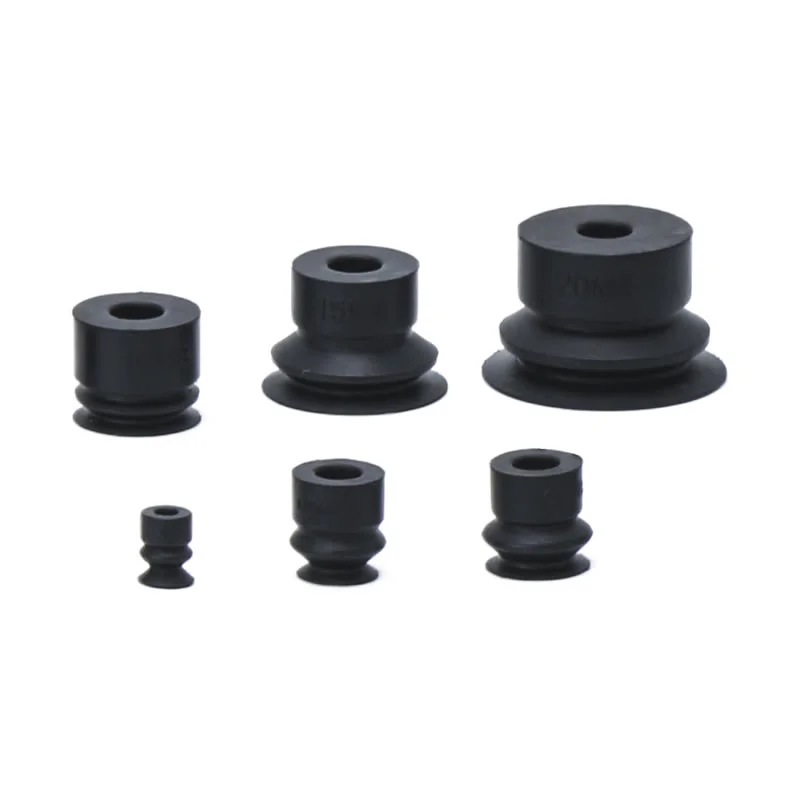

Como fabricante líder en China, nuestra fábrica ofrece ventosas de fuelle ZP2-MB (diámetros ø4–20 mm) diseñadas específicamente para piezas de trabajo inclinadas o esféricas. Proporcionamos soluciones que presentan una estructura corrugada (estilo acordeón) única que permite la funcionalidad de amortiguación incorporada sin requerir espacio adicional. Mantenemos existencias listas en NBR, silicona y materiales antiestáticos, y ofrecemos opciones de interfaz roscada M3/M5.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de fuelle ZP2-MB
Unidad de ventosa de fuelle serie ZP2
Serie ZP2-T con ventosa adaptadora de fuelle
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Zhejiang Comma Electric Co., Ltd. produce profesionalmente ventosas de vacío de fuelle ZP2-MB de alta calidad. Nuestra fábrica también ofrece servicios personalizados y muestras gratuitas para usted. Es un componente de succión flexible en miniatura dentro de los sistemas de automatización neumática, diseñado específicamente para superficies irregulares, esféricas o inclinadas.
Tecnologías centrales
Alta compatibilidad con superficies irregulares:Con una estructura de fuelle estilo acordeón, las ventosas de vacío de fuelle ZP2-MB se adaptan automáticamente y se adaptan firmemente a las superficies de la pieza de trabajo esféricas, inclinadas o de forma irregular, lo que garantiza un proceso de agarre seguro y estable.
Diseño de amortiguación integrada:La estructura plisada proporciona elasticidad física inherente, absorbiendo eficazmente el impacto de contacto sin la necesidad de soportes amortiguadores con resorte adicionales, conservando así significativamente el espacio de instalación.
Aplicaciones de miniaturización de precisión:Diseñado específicamente para componentes pequeños y de precisión; Sirve como una solución central para el manejo de micropiezas en la fabricación de productos electrónicos, ensamblaje de precisión y sistemas de automatización compactos.
Aplicabilidad multisectorial:Ampliamente utilizado para sujetar componentes electrónicos esféricos en miniatura, piezas metálicas irregulares y accesorios de plástico inclinados; Se integra perfectamente en sistemas robóticos de pequeña escala y equipos de embalaje de precisión.
Adaptación de espacios compactos:No se requiere espacio adicional para la instalación del amortiguador (tipo resorte). La estructura integrada está diseñada para equipos de automatización con limitaciones de espacio o puntas de brazos robóticos, lo que permite una integración perfecta en varias líneas de producción compactas.
Especificaciones clave:Opciones de diámetro: La serie arenada de ventosas de vacío de fuelle ZP2-MB está disponible en varios diámetros estándar, incluidos φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm y φ20 mm.
Selección de materiales:Está disponible una amplia gama de materiales para satisfacer diversos requisitos operativos, incluido caucho de nitrilo (NBR, con 'N' en la designación del modelo), caucho de silicona (marcado con 'S'), caucho de poliuretano, así como materiales especializados como caucho de nitrilo conductor y caucho de silicona conductor (marcado con 'GS'). Estos materiales están diseñados para cumplir con propiedades antiestáticas y resistencia a ambientes químicos específicos.
Opciones de conexión:Hay varias conexiones roscadas disponibles, incluidas A3 para roscas externas M3×0,5 (compatible con ventosas de φ4 mm) y A5/H5 para roscas externas M5×0,8 (compatible con ventosas de φ6 mm, φ8 mm y más grandes). Algunos modelos también admiten juntas de rosca interna B5, lo que facilita una integración perfecta con tuberías de vacío y accesorios de brazos robóticos.

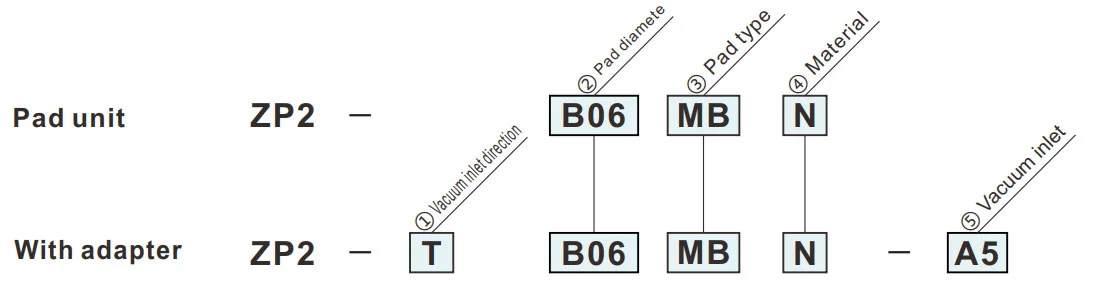

Cómo hacer un pedido
- Para uso donde no hay espacio para el amortiguador (tipo resorte).
- Piezas de trabajo con superficie de adsorción inclinada.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ③Tipo de almohadilla | |
| MEGABYTE | Fuelle |
|
⑤ Entrada de vacío
② Diámetro de la almohadilla (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||

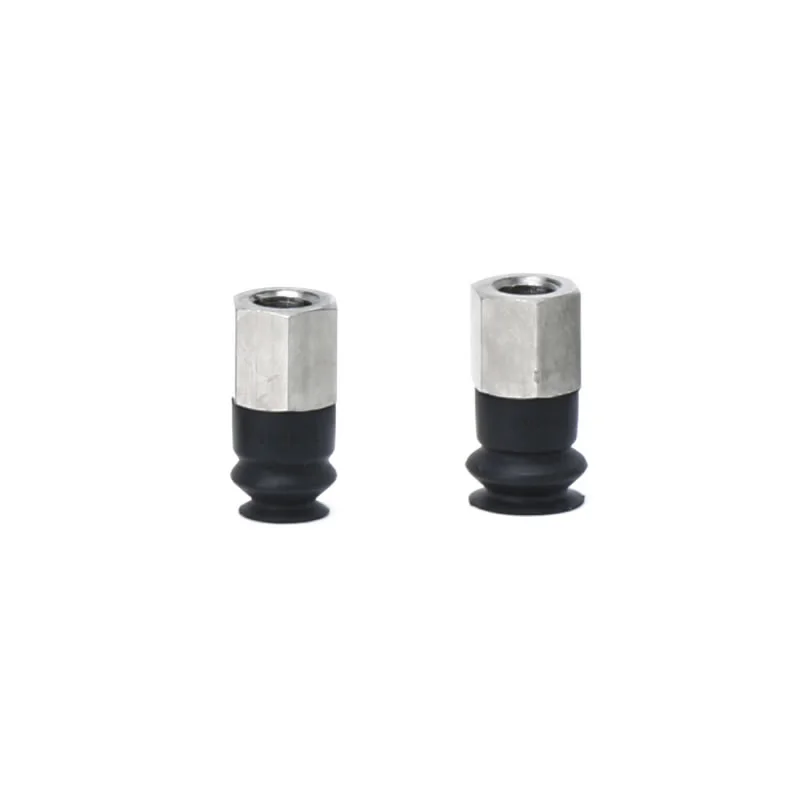

| A3 | M3x0.5 (macho) | ● | — | — | — | — | — |
| H5 | M5x0.8(Macho) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8 (hembra) | — | ● | ● | — | — | — |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
Dimensiones (mm)
El símbolo verde son modelos personalizados.
MEGABYTE
Fuelle
B04
| Modelo | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Materia |
|
| ZP2 | B02 | MEGABYTE |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Modelo para referencia: ZP2-B04MBS
Dimensiones de montaje del adaptador
MEGABYTE
Fuelle
B06,B08
| Modelo | øA | transmisión exterior | jefe | sobredosis | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||||
| ZP2 | B06 | MEGABYTE |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Modelo para referencia: ZP2-B06MBN
Dimensiones de montaje del adaptador
MEGABYTE
Fuelle
B10,B15,B20
| Modelo | øA | transmisión exterior | jefe | sobredosis | øE | de | G | Y | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||||||||
| ZP2 | B10 | MEGABYTE |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Modelo para referencia: ZP2-B10MBN
Dimensiones de montaje del adaptador
Almohadilla aplicable: B10MB B15MB
Almohadilla aplicable: B20MB
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
Etiquetas calientes: Ventosas de vacío de fuelle ZP2-MB, China, fabricante, proveedor, fábrica
Enviar Consulta
