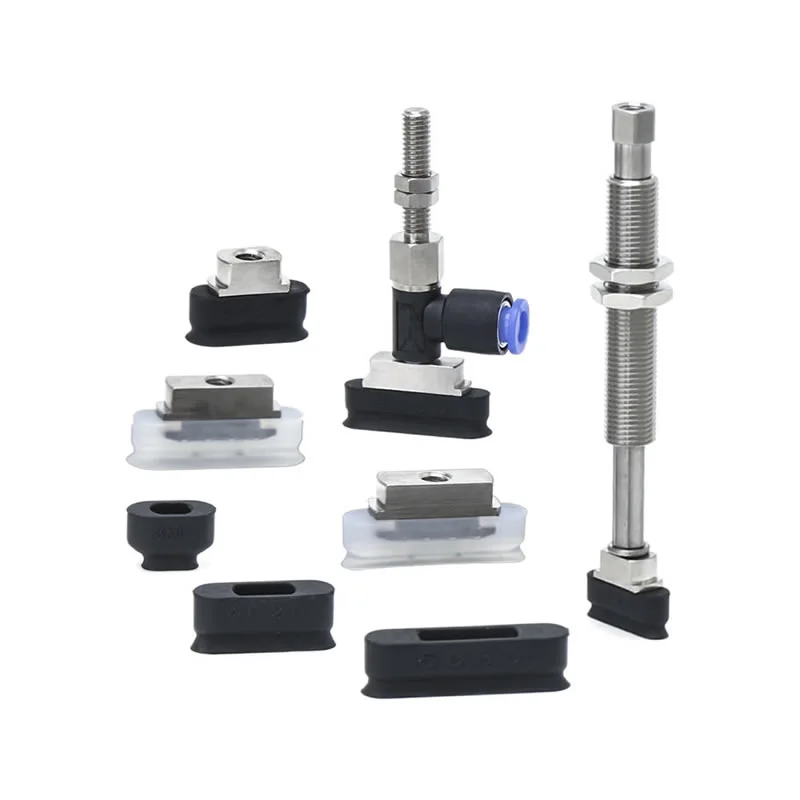

Ventosas de Vacío Ovaladas ZP2
Como fabricante líder en China, nuestra fábrica ofrece ventosas de vacío ovaladas ZP2 personalizadas para piezas de trabajo delgadas en espacios reducidos. Disponible en 12 especificaciones (por ejemplo, de 3,5×7 a 8×30 mm), esta solución directa del proveedor garantiza una presión uniforme y estabilidad de agarre. Con amortiguadores opcionales de 6 a 50 mm y materiales antiestáticos, es ideal para PCB, baterías y líneas de embalaje de alta velocidad.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de Vacío Ovaladas ZP2

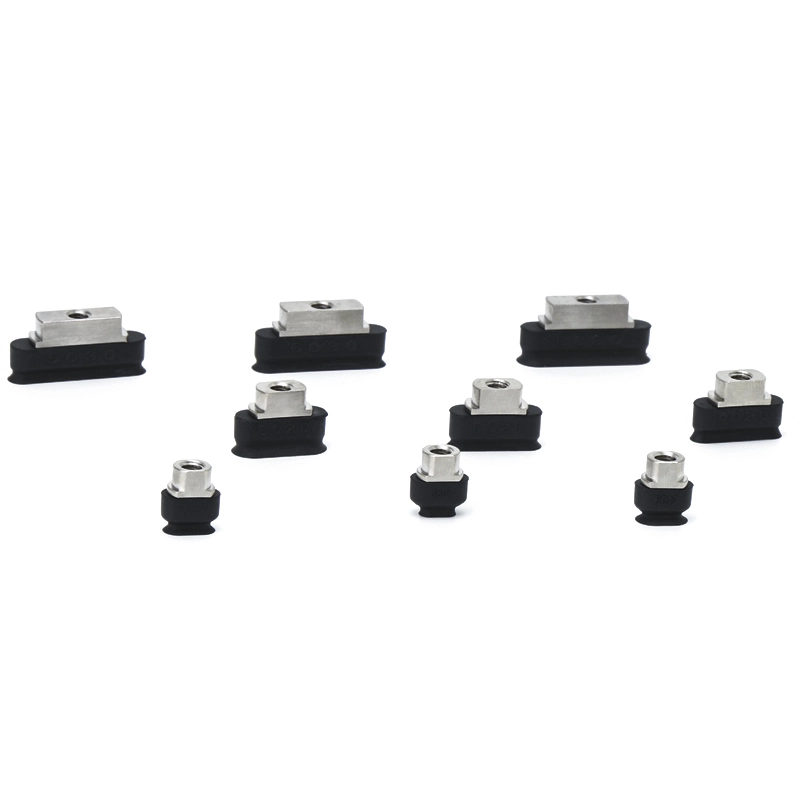

Unidad de ventosa ovalada serie ZP2

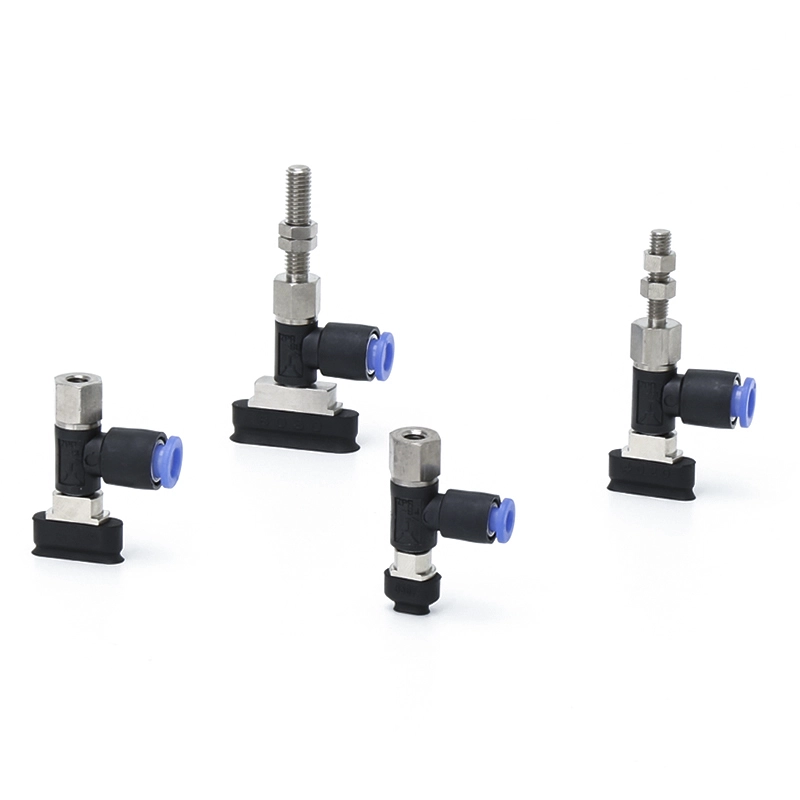

Serie ZP2-T con adaptador Ventosa de vacío ovalada

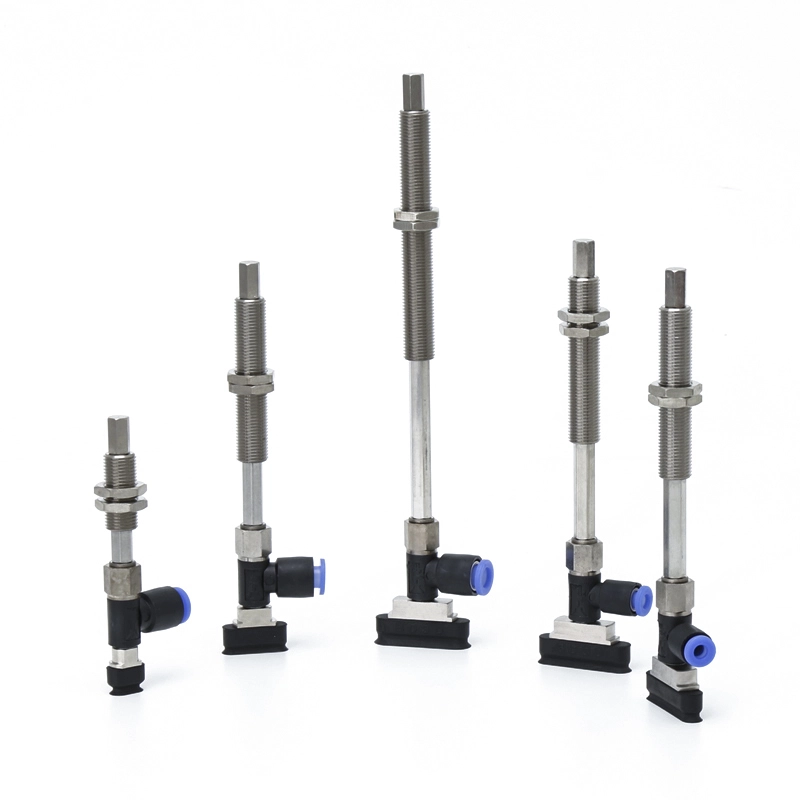

Serie ZP2-T con ventosa ovalada de amortiguación
Serie ZP2-R con adaptador Ventosa de vacío ovalada

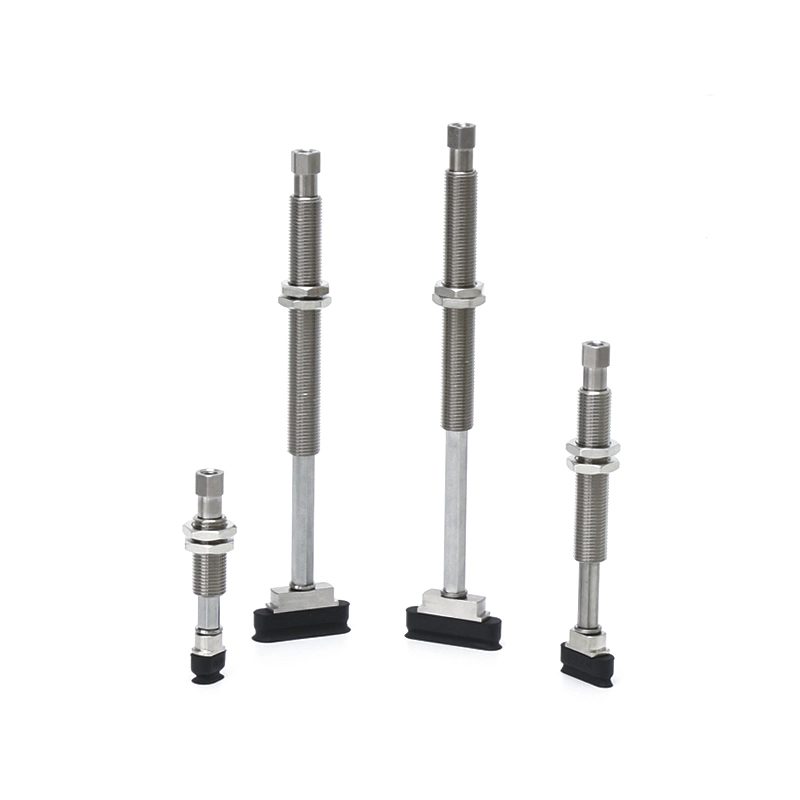

Serie ZP2-R con ventosa ovalada de amortiguación
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Como fabricante líder en China, nuestra fábrica ofrece soluciones personalizadas de ventosas de vacío ovaladas ZP2 adaptadas a las rigurosas demandas de los sectores de la electrónica y la automoción. Ya sea usted un proveedor de gran volumen o un usuario final, nuestra serie ovalada ZP2 ofrece la confiabilidad necesaria para un manejo de precisión.
Características y especificaciones técnicas clave
1. Amplia gama de especificaciones
Para garantizar un ajuste perfecto para cada pieza de trabajo delgada, ofrecemos 12 especificaciones estándar para las ventosas de vacío ovaladas ZP2:
Tamaños compactos:3,5×7, 4×10, 5×10, 6×10 mm.
Longitudes Medianas:4×20, 5×20, 6×20, 8×20 mm.
Alcance extendido:4×30, 5×30, 6×30, 8×30 mm.
2. Excelencia de materiales específicos de la industria
Utilizamos materiales de alta calidad para adaptarse a su entorno de trabajo:
Silicona y NBR de alta calidad:Para tareas de uso general y de alta temperatura.
Materiales antiestáticos (ESD):Esencial para la manipulación de PCB y semiconductores.
Accesorios totalmente de acero inoxidable:Configuraciones especializadas optimizadas para la industria de baterías de litio.
Ventajas principales y aspectos destacados
Optimizado para espacios confinados:El perfil estrecho de las ventosas de vacío ovaladas ZP2 permite la recolección de alta densidad en PCB abarrotadas o perfiles de embalaje estrechos donde las ventosas circulares simplemente no caben.
Estabilidad de agarre mejorada:El área de succión alargada proporciona una "huella" más grande en elementos delgados como tuberías o tiras de sellado, lo que reduce significativamente el riesgo de que la pieza de trabajo se incline o se deslice.
Instalación flexible:Admite entradas de vacío verticales y laterales. Cada copa se puede combinar con un adaptador o un soporte amortiguador (de 6 mm a 50 mm de carrera) para mitigar el impacto en superficies frágiles.
Suministro directo de fábrica:Nuestra fábrica con sede en China mantiene un gran volumen de productos en stock, lo que garantiza plazos de entrega cortos y precios competitivos para adquisiciones globales.
Escenarios de aplicación típicos
Electrónica y semiconductores:Montaje de PCB, fabricación de placas de circuito flexible y posicionamiento de electrodos de batería.
Piezas automotrices:Las ventosas de vacío ovaladas ZP2 se utilizan frecuentemente para manipular y montar tiras de sellado, piezas decorativas alargadas y perfiles de plástico.
Embalaje y logística:Etiquetado de alta velocidad, sellado de cajas y clasificación de paquetes alargados.

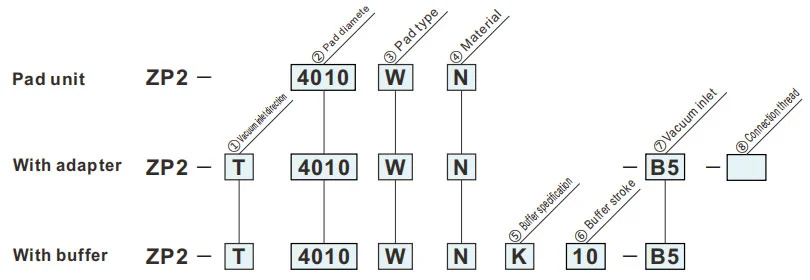

Cómo hacer un pedido
- Para piezas de trabajo con limitaciones en la superficie de adsorción.
| ①Dirección de entrada de vacío | ⑦Entrada de vacío | ⑧Hilo de conexión | ||
| T | Vertical |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Tamaño de la almohadilla | |
| 3507 | 3.5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Tipo de almohadilla | |
| W | Oval |
| ⑦Entrada de vacío | |
| B5 | M5x0.8 (hembra) |
| 04 | ø4Conexión instantánea |
| 06 | ø6Conexión instantánea |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑤Especificación del búfer | |
| K | No giratorio |
| ⑥ Golpe de búfer | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Hilo de conexión | |
| A5 | M5x0.8(Macho) |
| B5 | M5x0.8 (hembra) |
Dimensiones (mm)
El símbolo verde son modelos personalizados.
PÁGINAS
tipo de cubo
| Modelo | A | B | C | D | øE | Y | |||
|
② Almohadilla Tamaño |
③ Almohadilla tipo |
④ Almohadilla Material |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Modelo para referencia: ZP2-4030WS
Dimensiones de montaje del adaptador
Almohadilla aplicable: 3507W/4010W/5010W/6010W
Almohadilla aplicable: 4020W/5020W/6020W/8020W
Almohadilla aplicable: 4030W/5030W/6030W/8030W
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
