La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de vacío sin marcas ZP2
Como fabricante líder en China, nuestra fábrica ofrece ventosas de vacío ZP2 personalizadas sin marcas con accesorios PEEK. La solución directa del proveedor de Commaelec (Ø6-32 mm) evita rayones en paneles solares, obleas y OLED. Con varillas amortiguadoras con bajo contenido de polvo, es ideal para aplicaciones médicas y electrónicas.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de vacío sin marcas ZP2
Unidad de almohadilla resistente serie ZP2
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Como fabricante y proveedor profesional de Ventosas de vacío sin marcas ZP2 en China, ofrecemos a los clientes servicios integrales de gestión de proyectos.
La ventosa de fuelle con accesorio PEEK serie ZP está diseñada para: 1) Instalación de centrales fotovoltaicas (utilizando ventosas para transportar paneles solares y evitar rayones en la superficie del vidrio); 2) Manipulación de oblea semiconductora (silicio), ensamblaje de lentes ópticas (vidrio/resina), transferencia de pantalla electrónica (panel OLED/LCD) y manipulación de componentes de dispositivos médicos de precisión (por ejemplo, accesorios de instrumentos quirúrgicos).

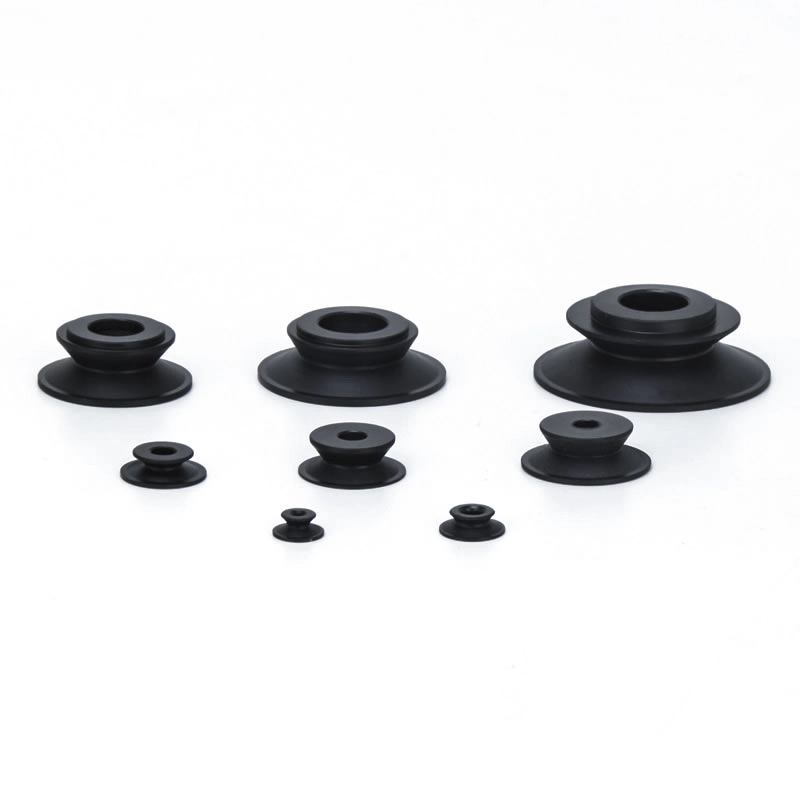

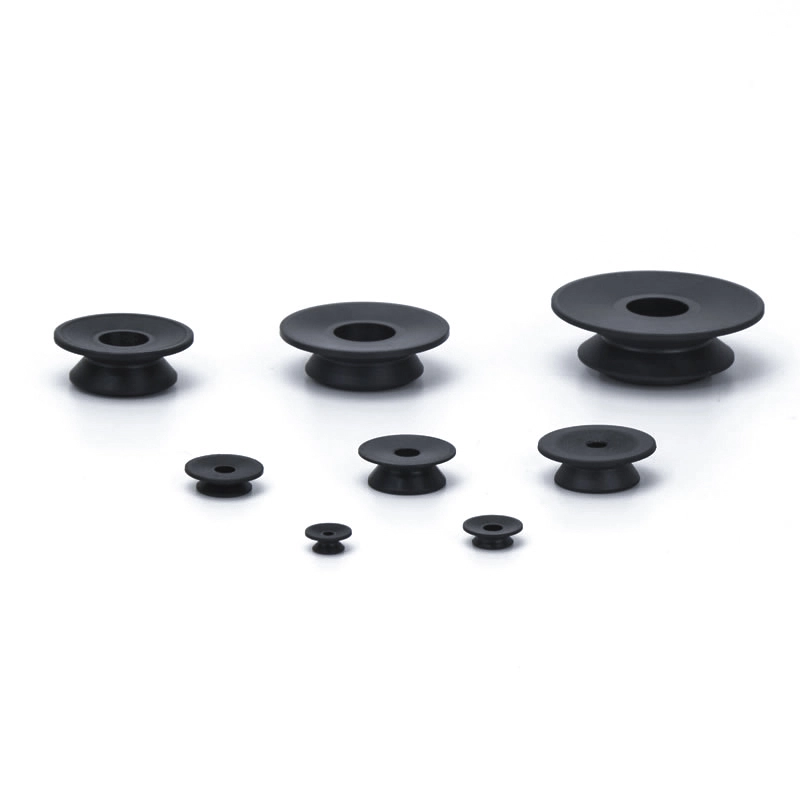

Las Ventosas de Vacío Sin Marcas ZP2, con diámetros que van desde 6mm hasta 32mm, son compactas y están especialmente diseñadas para la industria electrónica. La varilla amortiguadora telescópica incorporada genera un mínimo de polvo, lo que la hace especialmente adecuada para las industrias de electrónica de precisión, médica y farmacéutica. Fábrica propia con una gran cantidad de productos en stock, caucho de alta calidad, silicona y materiales especiales como los antiestáticos.
Características clave de la serie ZP2 sin marcas
Marcado reducido
Las ventosas de vacío sin marcas ZP2 utilizan materiales especializados que no dejan marcas y un diseño de labios suaves para minimizar los residuos y las hendiduras en la superficie.
Adecuado para piezas de trabajo sensibles como vidrio, metal revestido y componentes electrónicos
Succión estable al tiempo que protege la apariencia del producto y reduce las tasas de defectos en la producción.
Tipos de materiales
Silicona (grado que no deja marcas):Resistencia limpia y a altas temperaturas, ideal para industrias de precisión.
Poliuretano (PU):resistente al desgaste con bajo residuo para uso repetido
Otros compuestos personalizados que no dejan marcas disponibles en Commaelec según las necesidades de la aplicación
Commaelec garantiza una calidad constante del material mediante un abastecimiento controlado y una producción interna
Perfiles de almohadilla
Tipo plano:para superficies lisas y planas con máxima área de contacto
Plano con nervaduras:mejora el sellado y al mismo tiempo reduce el riesgo de marcas
Tipo de fuelle:Se adapta a superficies ligeramente irregulares y proporciona amortiguación.
Múltiples opciones de perfil permiten una adaptación flexible a las condiciones de trabajo reales
Preguntas frecuentes
¿Cómo funciona la tecnología sin marcas?
Las ventosas de vacío sin marcas ZP2 utilizan elastómeros que no dejan marcas especialmente formulados y una geometría de labios optimizada.
La superficie de contacto suave reduce la fricción y los puntos de presión.
La distribución uniforme del vacío evita marcas de tensión localizadas
Los materiales limpios evitan residuos de aceite o transferencia de color.
Esto garantiza una fuerte succión al tiempo que protege las superficies sensibles.
¿Cuáles son los diferentes tipos de almohadillas sin marcas ZP2?
Tipo plano: mejor para superficies lisas y rígidas con área de contacto máxima
Plano con nervaduras: mejora el sellado minimizando las marcas
Tipo de fuelle: se adapta a ligeras diferencias de altura y superficies irregulares
Commaelec ofrece múltiples estructuras para adaptarse a las condiciones reales de producción.
¿Cuáles son las opciones de tamaño para las almohadillas ZP2?
Los diámetros estándar incluyen: φ40, φ50, φ63, φ80, φ100, φ125.
Tamaños pequeños: piezas de precisión y cargas ligeras
Tamaños grandes: mejor agarre para paneles más grandes
Commaelec admite stock a granel y tamaños personalizados para aplicaciones específicas.
¿Cómo se previene el desgaste prematuro?
Seleccione el material adecuado según la temperatura y el entorno.
Evite una presión de vacío excesiva o una desalineación
Utilice soportes amortiguadores para reducir el impacto durante el contacto.
Inspección regular y reemplazo oportuno de labios desgastados.
Los materiales de alta calidad de Commaelec (p. ej., PU, silicona) ayudan a prolongar la vida útil en uso de ciclos elevados.
¿Cuáles son los materiales disponibles?
Las Ventosas de Vacío Sin Marcas ZP2 están disponibles en:
Silicona que no deja marcas: limpia, resistente al calor, ideal para electrónica
Poliuretano (PU): duradero y resistente al desgaste
Compuestos personalizados: materiales antiestáticos o para aplicaciones específicas
Commaelec garantiza un suministro estable de material y un rendimiento constante mediante una fabricación controlada.
Cómo hacer un pedido
- No quedan marcas de adsorción (componentes de goma) en la pieza de trabajo.

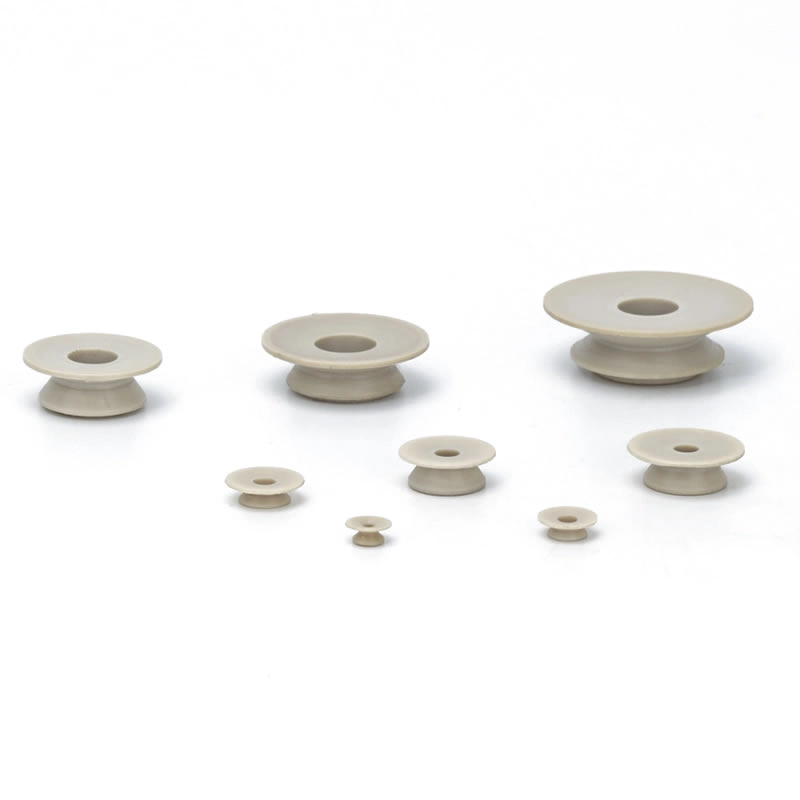

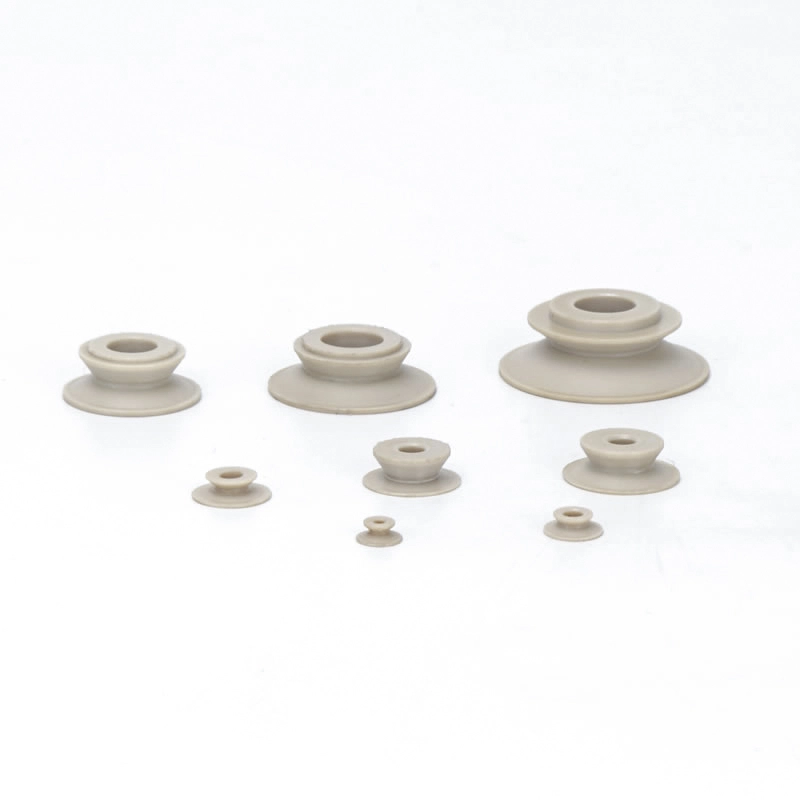

Evita el contacto directo entre la pieza de trabajo y el caucho instalando un accesorio de PEEK en la almohadilla del fuelle para evitar la transferencia de componentes de caucho. - Ideal para el fuelle de la serie ZP (ø6 a ø32)
| ②Diámetro de la almohadilla (mm) | |
| Símbolo | Almohadilla aplicable |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③Material de fijación | |
| P | OJEADA |
| médico de cabecera | Ojeada conductora |
- Cuando realice el pedido con una almohadilla, escriba “*” debajo del número de pieza de la almohadilla, como se muestra a continuación. Tenga en cuenta que la almohadilla no se entrega con el accesorio montado.
- Cuando el accesorio esté hecho de PEEK conductor, utilice material conductor para la almohadilla.
- Limpie el producto antes de usar el accesorio.
- Este producto no se limpia después del mecanizado. Si el producto se utiliza en las condiciones en las que se envía, es posible que queden materiales residuales en las piezas de trabajo. Limpiar antes de usar.
- Si el contacto con material duro es un problema, no utilice este producto.
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
