Válvula de ahorro de vacío ZP2Vs
Válvula lógica de vacío de acero inoxidable Comma ZP2VS — compra al por mayor del fabricante al mejor precio. La válvula lógica de vacío de acero inoxidable de la válvula de ahorro de vacío ZP2V permite un manejo estable del vacío de varias tazas con un generador de vacío. Limita automáticamente el flujo de aire en las copas descubiertas para preservar el vacío del sistema y, al mismo tiempo, restaura la succión total cuando se detecta una pieza de trabajo. No se requiere cableado, conmutación ni ajuste manual, con liberación rápida de soplado para un manejo eficiente.
Haga clic e inicie la selección.
》Volver a Información del Producto
Válvula de ahorro de vacío ZP2Vs
Válvulas de ahorro de vacío serie ZP2VS
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Válvula lógica de vacío de acero inoxidable Comma ZP2VS — compra al por mayor del fabricante al mejor precio. Esta válvula de secuencia de vacío compacta M5 mantiene el vacío del sistema cuando un generador alimenta varias ventosas, de modo que una sola ventosa sin agarre ya no puede colapsar el nivel de vacío de las demás. La construcción totalmente inoxidable SUS304 lo hace ideal para zonas libres de zinc y cobre en automatización de alimentos, productos farmacéuticos, electrónica y salas blancas. Tres tamaños de orificios fijos (0,3/0,5/0,7 mm), un filtro incorporado y cuatro variantes de puertos cubren ventosas de hasta Ø125 mm: haga su pedido en línea o solicite una cotización hoy.
Diseño de palabras clave de los primeros 100 caracteres (como referencia)
Válvula lógica de vacío de acero inoxidable Comma ZP2VS — compre al por mayor del fabricante al mejor precio
- Palabra de marca: coma
- Palabras clave del producto: ZP2VS, acero inoxidable, válvula lógica de vacío
- Palabras de comportamiento de compra: compra, mayorista, fabricante, precio.
La válvula de ahorro de vacío ZP2Vs es una válvula lógica de vacío de acero inoxidable (válvula de secuencia/limitación de vacío) diseñada para sistemas de manipulación de vacío de múltiples tazas donde un generador de vacío sirve a varias ventosas.
En los sistemas convencionales, una copa que no logra recoger una pieza de trabajo sigue aspirando aire y reduce la presión de vacío de todo el sistema, lo que debilita el agarre de las piezas que se sostienen. El ZP2VS resuelve esto automáticamente: mientras una taza está vacía, el flujo de aire empuja el elemento de la válvula para cerrarlo y la succión pasa solo a través de un orificio fijo; Una vez que la copa sella la pieza de trabajo, el flujo de succión reducido permite que el resorte abra el elemento de la válvula y se reanuda el flujo de succión completo. Sin cableado de control, sin trabajos de conmutación, sin ajuste manual cuando se cambian las piezas de trabajo.
Principio de funcionamiento
1. No hay pieza de trabajo (válvula cerrada): el flujo de aire a través de la copa vacía empuja el elemento de la válvula de resina para cerrarlo. El flujo de succión se limita al orificio fijo (0,3 / 0,5 / 0,7 mm), por lo que la copa aspira solo un flujo de aire pequeño y definido y se conserva el vacío del sistema.
1. Pieza de trabajo retenida (válvula abierta): el flujo de succión cae bruscamente cuando se sella la copa; la fuerza del resorte supera la fuerza del flujo de aire y abre el elemento de la válvula, liberando el flujo de succión completo entre el elemento y la carcasa para una fuerza de sujeción máxima.
1. Liberación de soplado: el suministro de aire comprimido a través del mismo puerto expulsa la pieza de trabajo de forma rápida y positiva.
| # | Ventaja | Beneficio para el cliente |
| 1 | Cuerpo y resorte totalmente inoxidables SUS304. | Aprobado para aplicaciones sin zinc/cobre (alimentos, farmacia, electrónica, baterías, salas blancas) |
| 2 | Evita la caída del vacío en vasos vacíos. | Un generador de vacío sirve de forma segura para varias tazas; Agarre seguro incluso en caso de piezas faltantes o irregulares |
| 3 | Trabajo de conmutación cero cuando cambian las piezas de trabajo | Funcionamiento totalmente pasivo y autorregulado: no se requiere reprogramación ni cambio manual |
| 4 | Filtro incorporado (40 μm) | Protege el elemento de la válvula y el orificio de la contaminación; intervalos de mantenimiento más largos |
| 5 | Interfaz compacta M5 × 0,8, hexagonal de 8 mm | Se instala directamente en accesorios de copa o bloques colectores en herramientas robóticas ajustadas en el extremo del brazo. |
| 6 | Capacidad de soplado | Admite soplado de aire a presión positiva para una liberación rápida y limpia de la pieza de trabajo |
| 7 | Tres tamaños de orificios (0,3 / 0,5 / 0,7 mm) | Perfecta adaptación al tamaño de la taza y a la capacidad del generador de vacío. |
| 8 | Amplia gama operativa | −100 ~ +0,7 MPa presión del lado de vacío, 5–60 °C (sin congelación) temperatura del fluido y ambiente |

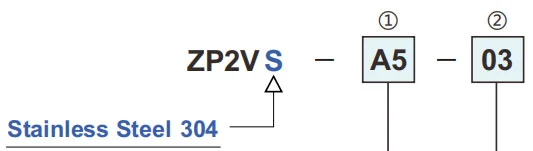

Cómo hacer un pedido
- El material general es acero inoxidable 304, que se puede utilizar en situaciones donde el zinc y el cobre están prohibidos.
- Puede restringir la reducción de la presión de vacío incluso cuando no hay pieza de trabajo.
- No es necesaria una operación de conmutación al cambiar piezas de trabajo.
- Filtro incorporado (40 μm).

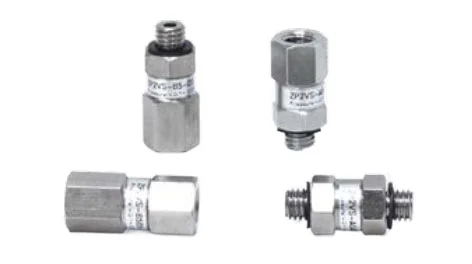

| ① Rosca de conexión | |||
| Símbolo | Hilo | Lado del generador de vacío | Lado de la almohadilla |

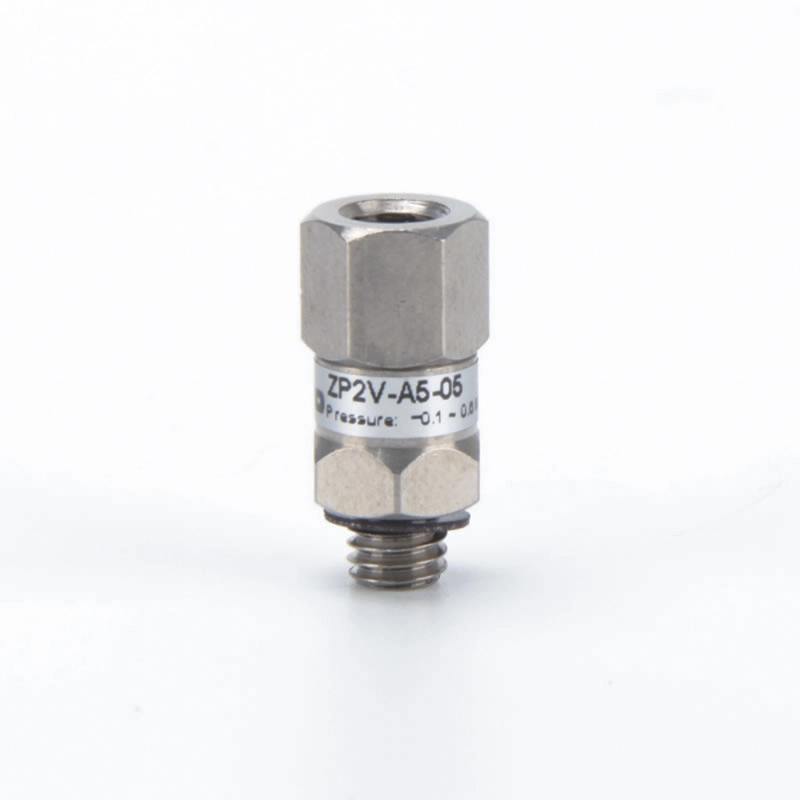

| A5 | M5×0,8 | hilo femenino | Rosca macho |

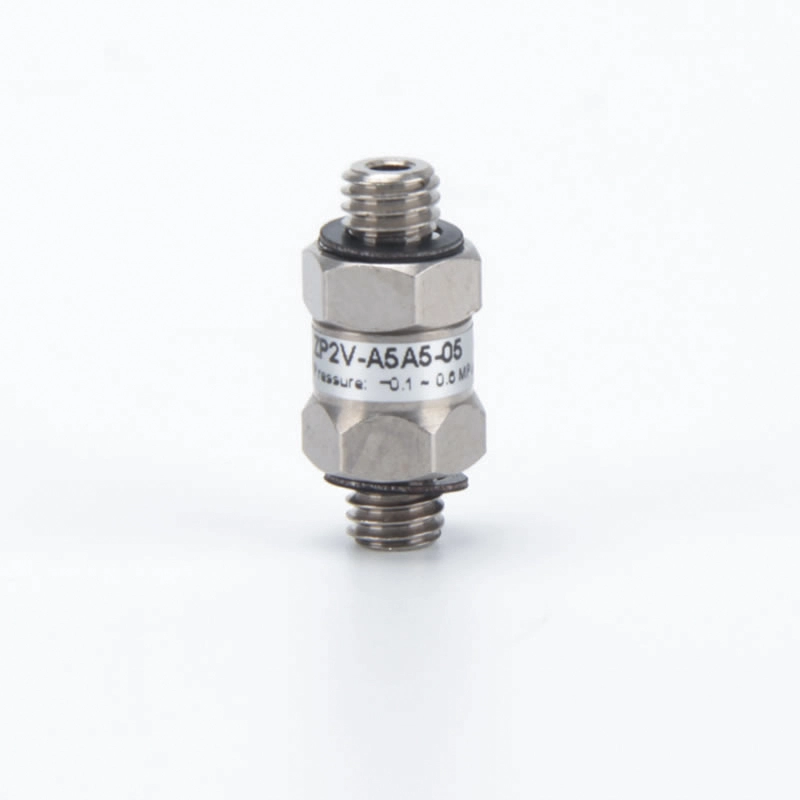

| A5A5 | M5×0,8 | Rosca macho | Rosca macho |
| B5 | M5×0,8 | Rosca macho | hilo femenino |
| B5B5 | M5×0,8 | hilo femenino | hilo femenino |
| ② Tamaño del orificio fijo (mm) | |
| 03 | ø0.3 |
| 05 | ø0.5 |
| 07 | ø0.7 |
Presupuesto
| Tamaño del orificio fijo (mm) | 0.3 | 0.5 | 0.7 |
| Líquido | Aire | ||
| Máx. rango de presión de funcionamiento (MPa) | 0 ~ 0,7 | ||
| Máx. rango de presión de vacío de funcionamiento (kPa) | 0 ~ -100 | ||
| Temperaturas ambiente y de fluido (℃) | 5 ~ 60 (Sin congelación) | ||
| Clasificación de filtración nominal del elemento (μm) | 40 | ||
| Mín. caudal de funcionamiento (l/min) | 3 | 5 | 8 |
| Diámetro de pastilla aplicable (mm) | ≤25 | ||
Construcción
| No. | Descripción | Material |
| 1 | Cuerpo A | SUS304 |
| 2 | Cuerpo B | SUS304 |
| 3 | Válvula | Resina |
| 4 | Primavera | SUS304 |
| 5 | Elemento | SUS304 |
| 6 | Empaquetadora | Resina |
Aplicaciones típicas
• Pick-and-place robótico con pinzas para múltiples vasos (láminas, vidrio, PCB, bandejas de comida)
• Líneas de manipulación con piezas de trabajo faltantes o variables: las copas a las que les falta una pieza ya no estropean el vacío para el resto
• Entornos regulados sin zinc/cobre: envasado de alimentos y bebidas, llenado de productos farmacéuticos, fabricación de semiconductores y baterías
• Distribución de vacío montada en colector en herramientas de extremo del brazo
