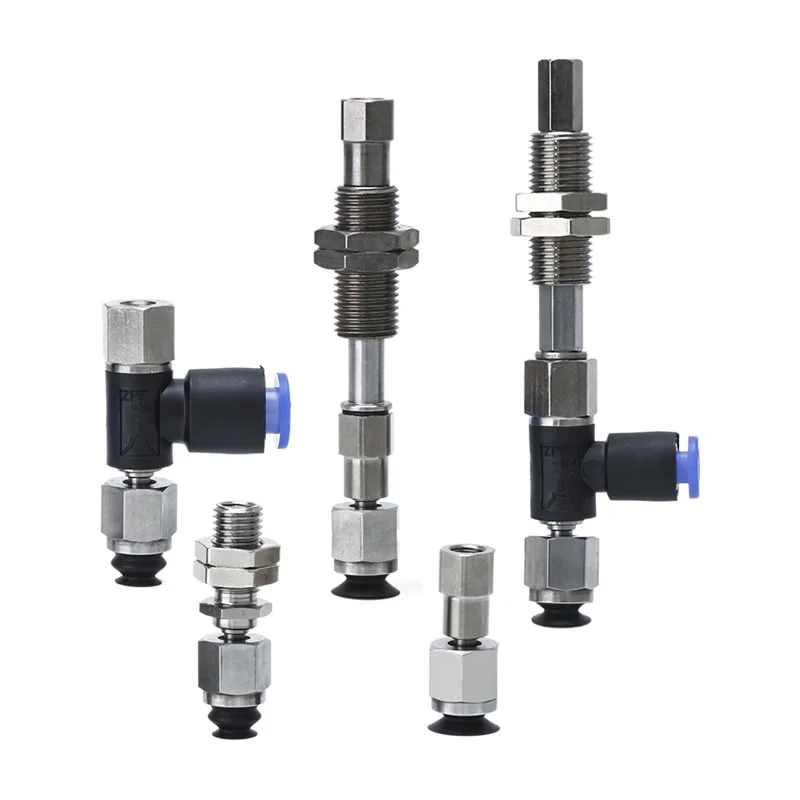

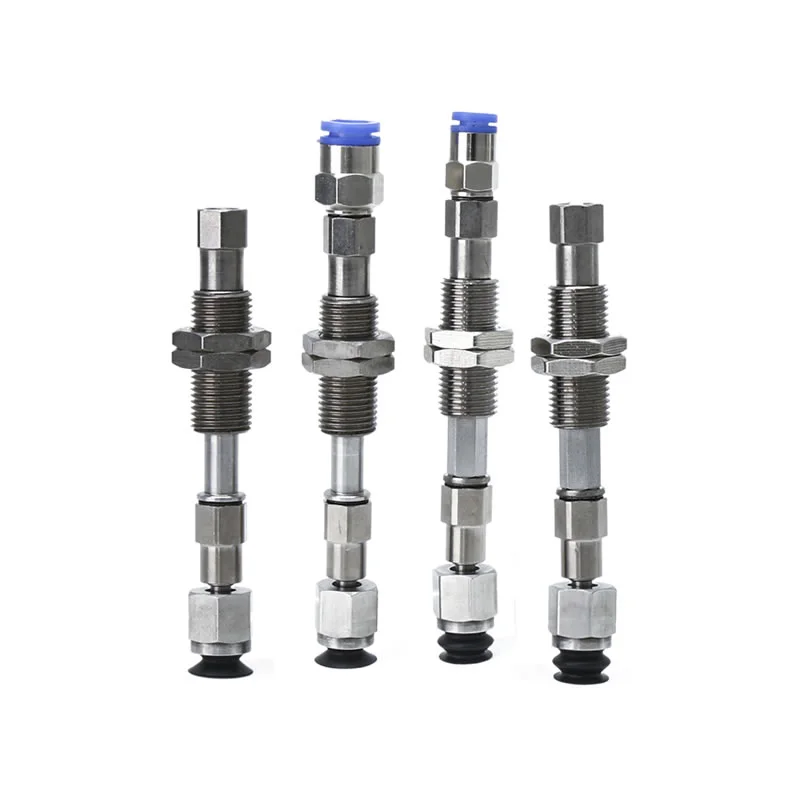

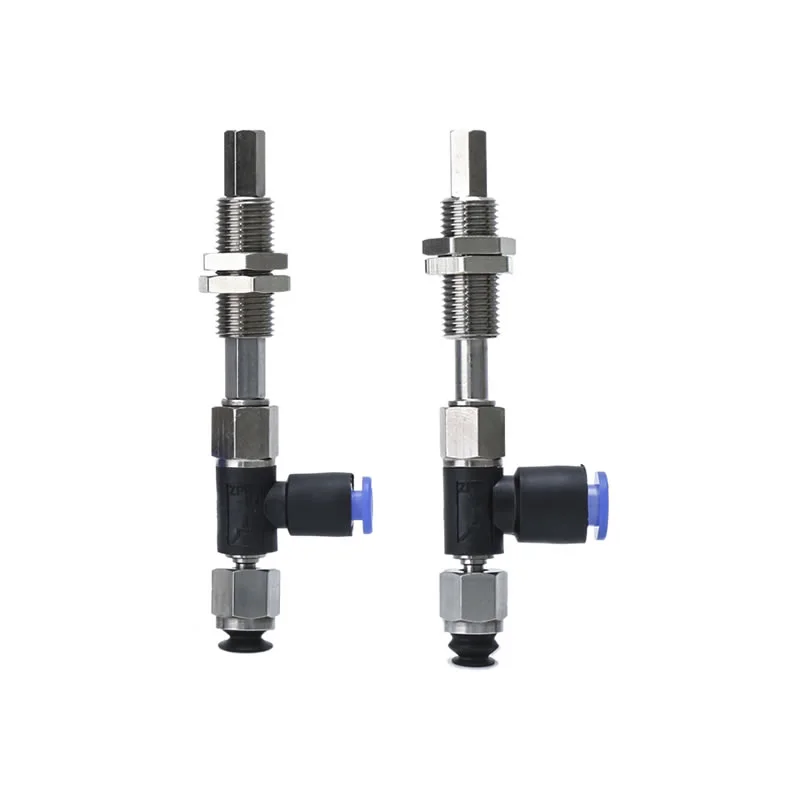

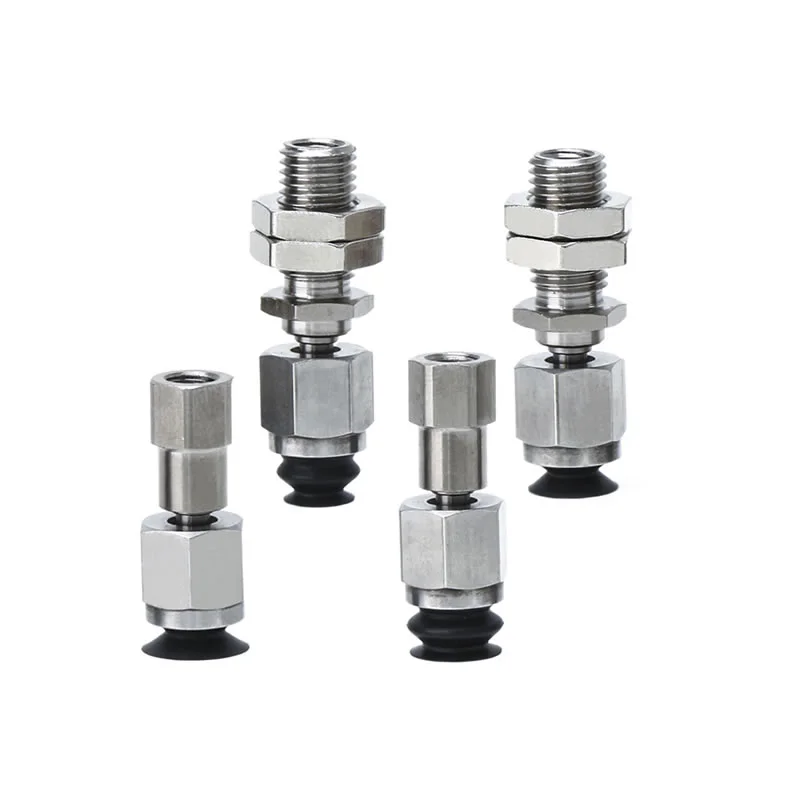

Ventosas de vacío con rótula ZP2-J
Tipo de junta esférica serie ZP2-TF con ventosas adaptadoras
Tipo de rótula serie ZP2-TF con ventosas amortiguadoras
Tipo de junta esférica serie ZP2-RF con ventosas adaptadoras

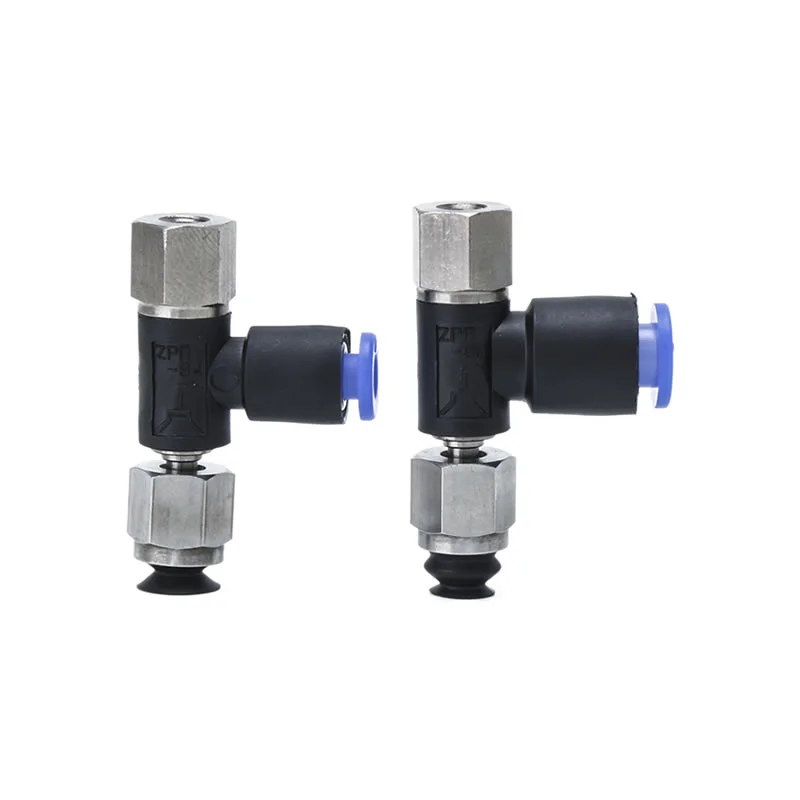

Tipo de rótula serie ZP2-RF con ventosas amortiguadoras
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Commaelec, fabricante líder, las ventosas de vacío con rótula ZP2-J están diseñadas para manipular piezas de trabajo con superficies irregulares o desviaciones de ángulo. Con una estructura giratoria flexible, garantizan una adsorción estable en entornos industriales complejos, especialmente en aplicaciones automatizadas y robóticas.
Ventajas principales
Suministro rentable y confiable
Fabricante de China con fuerte control de costos y calidad estable.
El proceso de producción maduro garantiza un rendimiento constante
La capacidad de fábrica a gran escala garantiza una entrega rápida y un suministro a granel
Diseño de rótula flexible
El giro omnidireccional permite el ajuste automático del ángulo.
Compensa eficazmente la desalineación durante el agarre
Garantiza un sellado hermético incluso en superficies inclinadas o irregulares.
Estabilidad mejorada en condiciones complejas
Reduce el riesgo de desprendimiento causado por un mal contacto con la superficie.
Mantiene una succión estable durante el movimiento y el posicionamiento.
Las ventosas de vacío con rótula ZP2-J son adecuadas para entornos de automatización dinámica
Estructura amortiguadora y antirrotación opcional
El mecanismo amortiguador ayuda a absorber el impacto durante el contacto con la pieza de trabajo.
Compensa las diferencias de altura y ángulo.
El diseño antirrotación J/K opcional equilibra la flexibilidad con la estabilidad de posicionamiento
Múltiples tipos y tamaños de almohadillas
Disponible en tipos planos y de fuelle para diferentes condiciones de superficie.
Tamaños estándar: 6 mm, 8 mm, 10 mm
Fácil de combinar con diversas formas de piezas de trabajo y requisitos de manipulación
Aplicaciones típicas
Automatización Industrial
Brazos robóticos y sistemas pick-and-place
Líneas de montaje que requieren compensación de ángulo
Manipulación de piezas complejas
Superficies inclinadas, curvas o irregulares.
Aplicaciones donde la alineación precisa es difícil
¿Por qué elegir las ventosas de vacío con rótula ZP2-J?
Gran adaptabilidad a condiciones de trabajo complejas
Rendimiento de succión estable y confiable
Solución rentable con suministro constante
Respaldado por una fabricación madura y tecnología de materiales

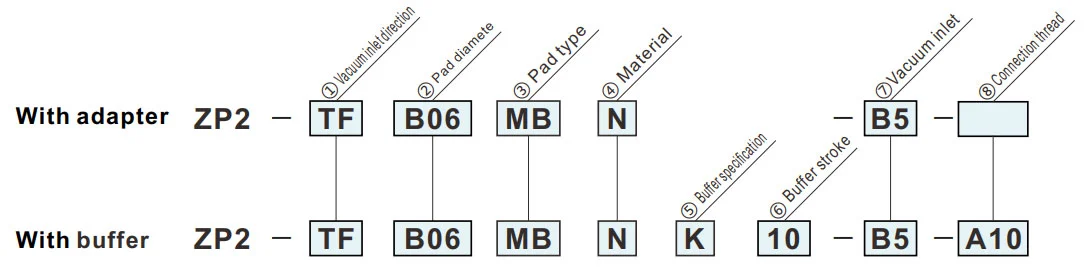

Cómo hacer un pedido
| ①Dirección de entrada de vacío | ⑦Entrada de vacío | ⑧Hilo de conexión | ||
| TF | Vertical |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Lateral |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Tipo de almohadilla
② Diámetro de la almohadilla (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | tipo plano | — | ● | ● |
| MEGABYTE | Fuelle | ● | ● | — |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑦Entrada de vacío | |
| B5 | M5x0.8 (Hembra) |
| 04 | Conexión instantánea ø4 |
| 06 | Conexión instantánea ø6 |
| ⑧Hilo de conexión | |
| A8 | M8x1 (macho) |
| B5 | M5x0.8 (Hembra) |
| A10 | M10x1 (Macho) |
| ⑤Especificación del búfer | |
| J | Giratorio |
| K | No giratorio |
| ⑥ Golpe de búfer | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |

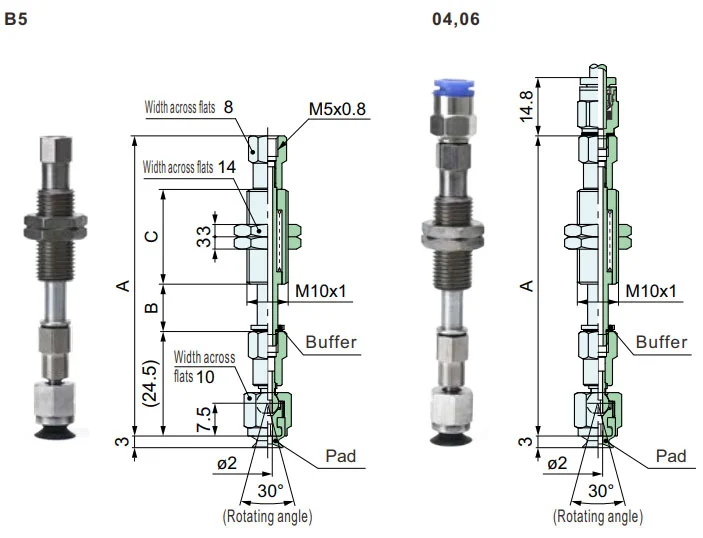

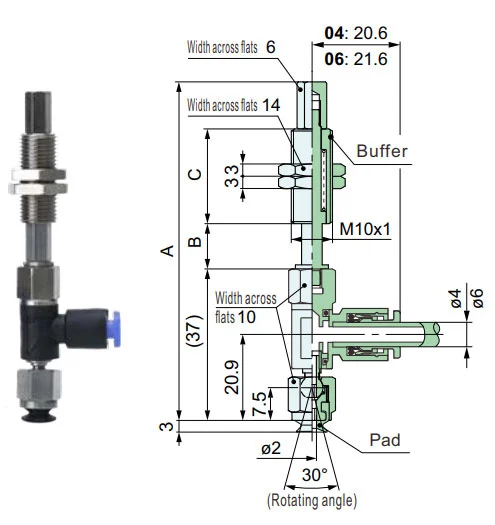

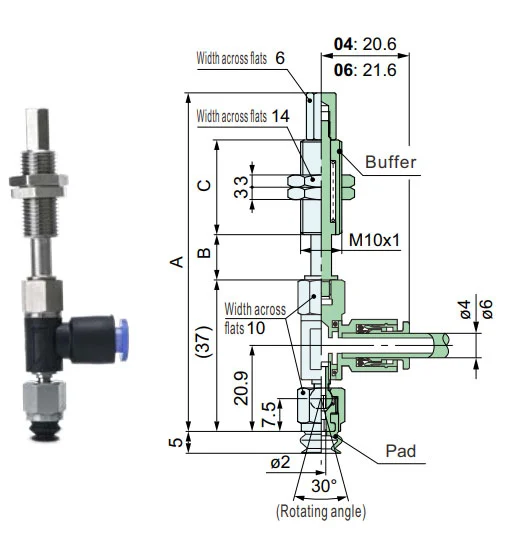

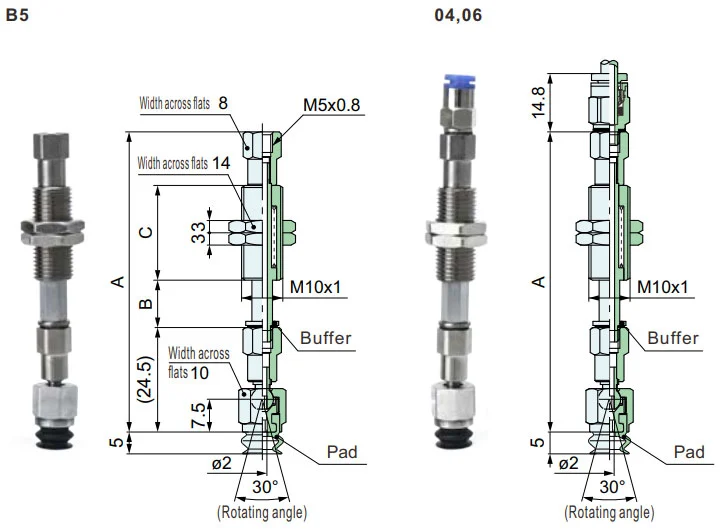

Dimensiones (mm)
El símbolo verde son modelos personalizados.

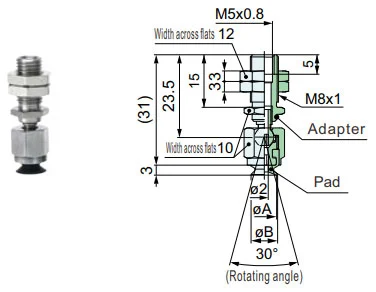

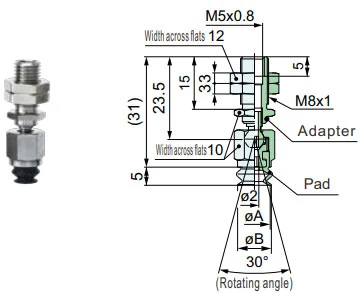

ZP2-TF
Vertical
MU
| Modelo | øA | transmisión exterior | Adaptador | ||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Modelo para referencia: ZP2-TFB08MUS-B5-A8
ZP2-TF
Vertical
MEGABYTE
| Modelo | øA | transmisión exterior | Adaptador | ||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Modelo para referencia: ZP2-TFB08MBN-B5-A8
ZP2-TF
Vertical
MU
| Modelo | øA | transmisión exterior | Adaptador | |||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Modelo para referencia: ZP2-TFB10MUS-B5
ZP2-TF
Vertical
MEGABYTE
| Modelo | øA | transmisión exterior | Adaptador | |||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Modelo para referencia: ZP2-TFB06MBN-B5

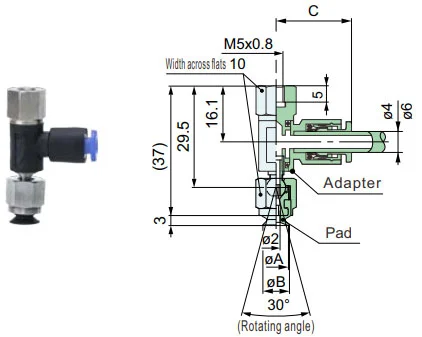

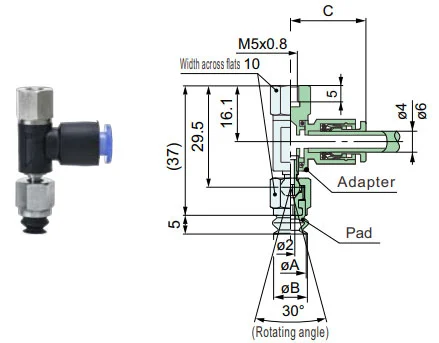

ZP2-TF
Lateral
MU
| Modelo | øA | transmisión exterior | C | Adaptador | ||||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Modelo para referencia: ZP2-RFB08MUN-04-B5 Adaptador para referencia: ZP2-RF1-04-B5
ZP2-TF
Lateral
MEGABYTE
| Modelo | øA | transmisión exterior | C | Adaptador | ||||||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Modelo para referencia: ZP2-RFB08MBN-04-B5 Adaptador para referencia: ZP2-RF1-04-B5
ZP2-TF
Vertical
MU
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Modelo para referencia: ZP2-TFB08MUSK10-B5-A10 Buffer para referencia: ZP2-TF1-K10-B5-A10
ZP2-TF
Vertical
MEGABYTE
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||
| ZP2 | TF | B06 B08 |
MEGABYTE |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Modelo para referencia: ZP2-TFB08MBSK10-B5-A10 Buffer para referencia: ZP2-TF1-K10-B5-A10
ZP2-RF
Lateral
MU
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modelo para referencia: ZP2-RFB08MUSK10-06-A10 Buffer para referencia: ZP2-RF1-K10-06-A10
ZP2-RF
Lateral
MEGABYTE
| Modelo | A | B | C | Buffer | ||||||||||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
⑤ Buffer especulación. |
⑥ Buffer ataque |
⑦ Vacío entrada |
⑧ Conexión hilo |
|||||
| ZP2 | RF | B06 B8 |
MEGABYTE |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modelo para referencia: ZP2-RFB08MBSK10-06-A10 Buffer para referencia: ZP2-RF1-K10-06-A10
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
Etiquetas calientes: Ventosas de vacío con rótula ZP2-J, China, fabricante, proveedor, fábrica
Enviar Consulta
Datos de contacto
-
DIRECCIÓN
Aldea Xiaruan Ciudad Baishi Ciudad Yueqing Provincia Zhejiang China
-
Teléfono
-
Correo electrónico
Para consultas sobre ventosas de vacío, generadores de vacío, accesorios de componentes neumáticos o lista de precios, déjenos su correo electrónico y nos pondremos en contacto dentro de las 24 horas.
