Ventosas de vacío con rótula de alta rigidez ZP2
Como fabricante profesional, nos dedicamos a brindarle ventosas de vacío con junta esférica de alta rigidez y alta calidad ZP2. Nuestros productos presentan una estabilidad excepcional, lo que los hace especialmente adecuados para manipular piezas de trabajo pesadas y con superficies irregulares. El exclusivo diseño de rótula se adapta automáticamente a superficies inclinadas, mejorando así significativamente la confiabilidad de la succión. Esta serie de productos está disponible en una amplia gama de tamaños y materiales, incluidos NBR, silicona, PU, FKM y EPR, y se puede personalizar para cumplir con los requisitos de su aplicación específica. Además, está disponible un diseño de amortiguador opcional para proporcionar una protección integral de la superficie de piezas de trabajo frágiles.
Haga clic e inicie la selección.
》Volver a Información del Producto

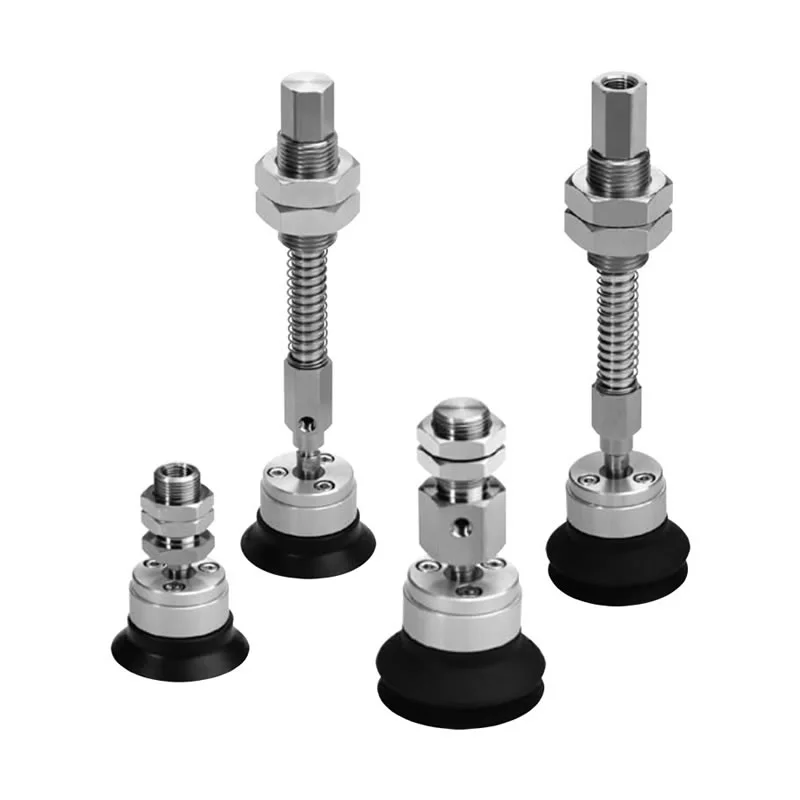

Ventosas de vacío con rótula de alta rigidez ZP2

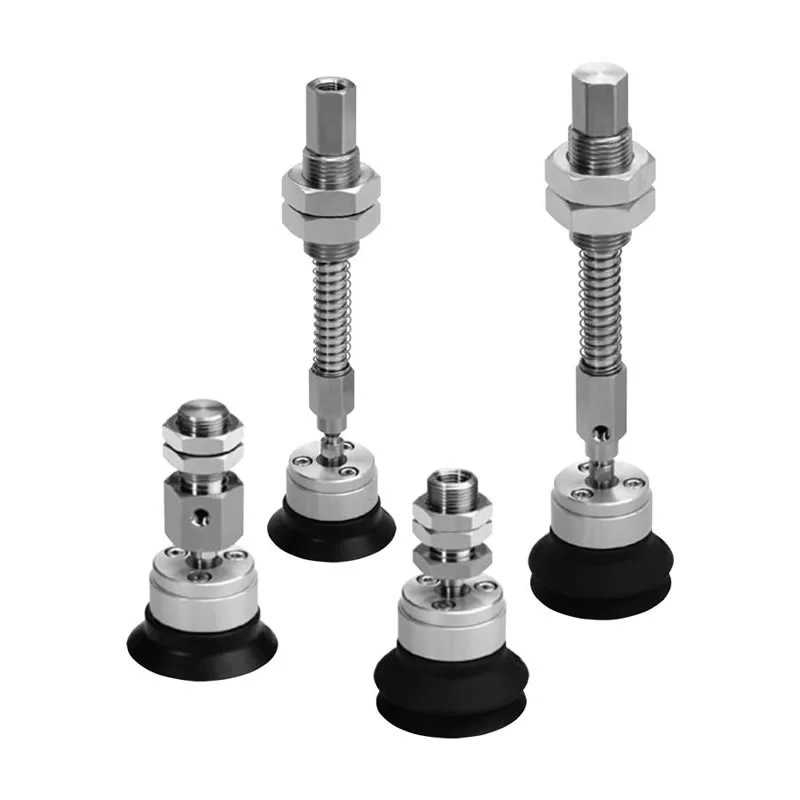

Tipo de rótula de servicio pesado serie ZP2-TF con ventosas adaptadoras
Tipo de rótula de servicio pesado serie ZP2-TF con ventosas amortiguadoras
Tipo de rótula de servicio pesado serie ZP2-XF con ventosas adaptadoras
Tipo de rótula de servicio pesado serie ZP2-XF con ventosas amortiguadoras
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Como fabricante de ventosas de vacío con rótula ZP2 rentables y de alta rigidez, Commaelec emplea tecnologías avanzadas de sellado al vacío y mantenimiento de presión. Las ventosas de vacío con rótula de alta rigidez ZP2 son pinzas de vacío de alta resistencia diseñadas para aplicaciones de manipulación de automatización industrial. Está diseñado específicamente para agarrar piezas de trabajo que son pesadas, tienen superficies irregulares o están colocadas inclinadas. Al combinar un marco estructural de alta rigidez con un mecanismo de rótula, esta ventosa garantiza una poderosa fuerza de agarre mientras ajusta automáticamente su ángulo para adaptarse de manera óptima a la superficie de la pieza de trabajo, mejorando así tanto la estabilidad de la succión como la seguridad operativa.
Características clave
Estructura de alta rigidez:Las ventosas de vacío con rótula de alta rigidez ZP2 son ideales para la manipulación de piezas de trabajo pesadas y son altamente resistentes a la deformación.
Diseño giratorio con rótula:Se adapta a superficies irregulares o inclinadas.
Potente succión:Garantiza operaciones de manipulación estables y fiables.
Múltiples tamaños y materiales:Se adapta a diversas condiciones de funcionamiento.
Mecanismo de amortiguación opcional:Minimiza el impacto de contacto y protege la pieza de trabajo.
Ventajas
Alta rigidez y servicio pesado
Estructura reforzada diseñada para manipular piezas pesadas sin deformación.
Mantiene una fuerza de succión estable durante la operación industrial continua
Fabricado por Commaelec con estricto control de calidad para una larga vida útil.
Diseño de rótula/giratorio
Permite el ajuste angular para adaptarse a superficies irregulares o inclinadas.
Mejora el rendimiento del sellado y reduce las fugas de aire.
Mejora la estabilidad de agarre en entornos de producción reales.
Diversos tipos de almohadillas
Múltiples estructuras de almohadillas disponibles para adaptarse a diferentes condiciones de la pieza de trabajo
Soporta superficies lisas y ligeramente texturizadas.
Selección flexible basada en las necesidades de la aplicación.
Plano con Costilla
La Ventosa de Vacío con Rótula de Alta Rigidez ZP2 es adecuada para superficies planas y lisas, como láminas de metal y vidrio.
El diseño acanalado mejora el sellado y evita el deslizamiento.
Proporciona succión constante en automatización de alta velocidad.
Fuelle
Adecuado para superficies curvas o irregulares.
Ofrece efecto de amortiguación y compensación de altura.
Reduce los errores de posicionamiento durante las tareas de recogida y colocación
Amplia gama de materiales
NBR:Rentable y resistente al desgaste para uso general.
Silicona:Adecuado para ambientes de alta temperatura
Poliuretano:Alta durabilidad para operaciones frecuentes
FKM:Excelente resistencia química
Materiales personalizados (por ejemplo, antiestáticos) disponibles en Commaelec
Grandes diámetros
Las ventosas de vacío con junta esférica de alta rigidez ZP2 están disponibles en una amplia gama de diámetros, desde φ40 hasta φ125, para adaptarse a diversos requisitos de carga.
Los diámetros más grandes proporcionan una fuerza de agarre más fuerte para piezas pesadas
Fácil selección basada en el peso y el estado de la superficie.
Montaje flexible
Admite conexiones de rosca internas y externas
Compatible con adaptadores y soportes de amortiguación
Opciones de entrada de vacío vertical o lateral para diferentes diseños
Opciones de almacenamiento en búfer
La estructura de amortiguación opcional reduce el impacto durante el contacto.
Protege superficies frágiles como vidrio o materiales revestidos.
Mejora la seguridad en el manejo y la calidad del producto.
Aplicaciones
Líneas de producción automatizadas y brazos robóticos.
Manipulación de láminas metálicas, paneles de vidrio y componentes de gran tamaño.
Industrias de baterías de litio y electrónica (opciones de acero inoxidable disponibles)
Cualquier escenario que requiera un agarre estable de piezas de trabajo pesadas o irregulares.

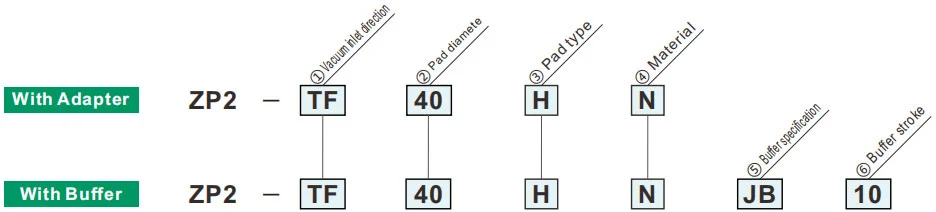

Cómo hacer un pedido
| ①Dirección de entrada de vacío | |
| TF | Vertical |
| XF | Lateral |
| ②Diámetro de la almohadilla | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
El símbolo verde es modelos personalizados.
| ⑥ Golpe de búfer | Diámetro de la almohadilla | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Tipo de almohadilla | |
| H | Plano con nervadura |
| media pensión | Tipo de fuelle |
| ⑤ Especificación del búfer | |
| JB | Giratorio (latón, con casquillo) |
| JF | Giratorio (acero, con casquillo) |
Fuerza reactiva del resorte
| Hilo de conexión | Par de apriete ±5%[N·m] | Carrera de amortiguación (mm) | Fuerza reactiva del resorte[N] | ||
| Latón, con casquillo (JB) | Acero, con buje (JF) | A 0 tiempos | A toda marcha | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
