La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Ventosas de Vacío Cubo ZP2
Commaelec es una fábrica líder que ofrece ventosas de vacío cúbicas ZP2 de alta calidad. Instalación flexible, varios tamaños. La ventosa puede venir con un adaptador o un soporte amortiguador. La dirección de la entrada de vacío es flexible, incluidas las direcciones vertical y lateral. También hay accesorios totalmente de acero inoxidable adecuados para la industria de las baterías de litio.
Haga clic e inicie la selección.
》Volver a Información del Producto

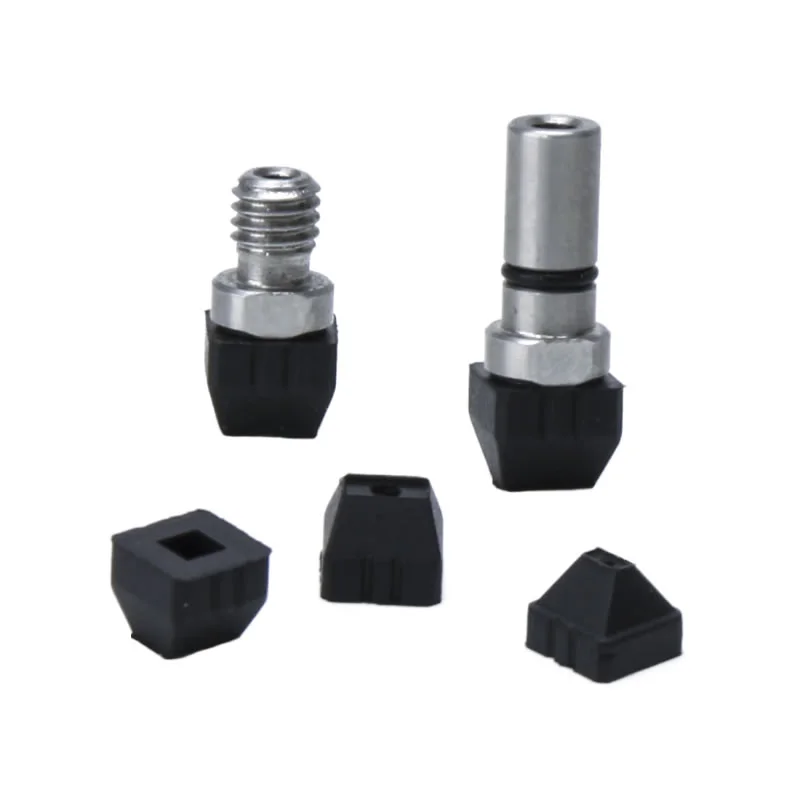

Ventosas de Vacío Cubo ZP2
Unidad de ventosa cúbica serie ZP2
Serie ZP2-T con ventosa de vacío en forma de cubo adaptador
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío Cube ZP2 son ventosas de vacío ultracompactas de forma cuadrada diseñadas para piezas de trabajo micro y cuadradas/rectangulares. Con dimensiones ultracompactas y agarre de precisión, son ideales para manipular componentes delicados en líneas de producción automatizadas de precisión. Como componente central de la microelectrónica y el hardware de precisión, estas copas son extremadamente livianas, lo que reduce efectivamente la carga de los efectores finales robóticos. Son especialmente adecuados para la manipulación de piezas pequeñas a alta velocidad y alta frecuencia.
Escenarios de aplicación típicos:
1.Fabricación electrónica, incluido el ensamblaje de chips, microrresistencias/condensadores y manipulación de componentes microsoldados de PCB.
2.Hardware de precisión:carga y manipulación automatizadas de componentes ultracompactos, incluidos microtornillos, placas de resorte metálicas cuadradas y rodamientos en miniatura.
3.Dispositivos ópticos:Agarre y posicionamiento sin polvo de microlentes y placas de vidrio óptico cuadradas, el material de silicona puede evitar dejar huellas.
Aspectos clave de las ventosas de vacío Cube ZP2
Variedades de almohadillas
Tipo plano:Ideal para superficies lisas y rígidas con succión estable
Plano con nervaduras:Proporciona sellado adicional en superficies ligeramente texturizadas.
Tipo de fuelle:Se adapta a superficies irregulares y reduce el impacto durante el contacto.
Múltiples tipos de almohadillas permiten una selección flexible para diferentes necesidades de automatización industrial
Materiales
NBR:Rentable y resistente al desgaste para manipulación general
Silicona:Resistente a altas temperaturas y suave con superficies delicadas.
Poliuretano (PU):Durable para operaciones de alto ciclo
FKM/EPR:Resistente a productos químicos para entornos especializados
Opciones de materiales personalizados disponibles de Commaelec para cumplir con los requisitos específicos de la pieza de trabajo
Preguntas frecuentes
¿Cuál es la diferencia entre ZP y ZP2?
Serie ZP: Ventosas estándar para aplicaciones generales con estructura más sencilla
Serie ZP2: el diseño de rótula de alta rigidez permite una mejor adaptabilidad a superficies irregulares o inclinadas
ZP2 proporciona mayor estabilidad, manejo de cargas más pesadas y más opciones de materiales en comparación con ZP
¿Cuáles son los tipos comunes de almohadillas ZP2?
Tipo plano, plano con nervaduras y tipo fuelle
Cada tipo está optimizado para la condición de la superficie, el tamaño de la pieza de trabajo y los requisitos de manipulación.
Commaelec proporciona múltiples tamaños y configuraciones para garantizar una aplicación precisa
¿Las copas ZP2 vienen con adaptadores?
Sí, las ventosas de vacío Cube ZP2 se pueden utilizar con adaptadores o soportes amortiguadores
Admite conexiones de entrada de vacío verticales y laterales
Facilita la integración flexible en sistemas automatizados y brazos robóticos.

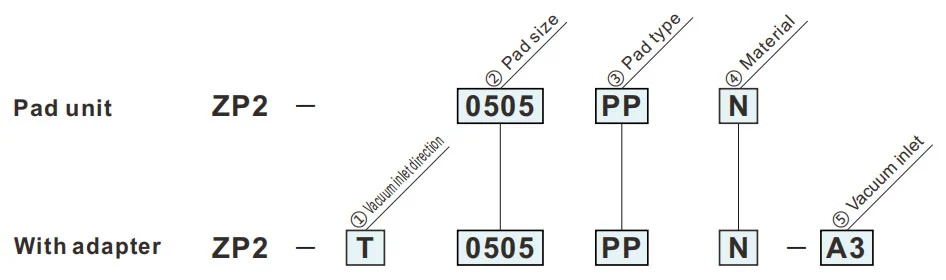

Cómo hacer un pedido

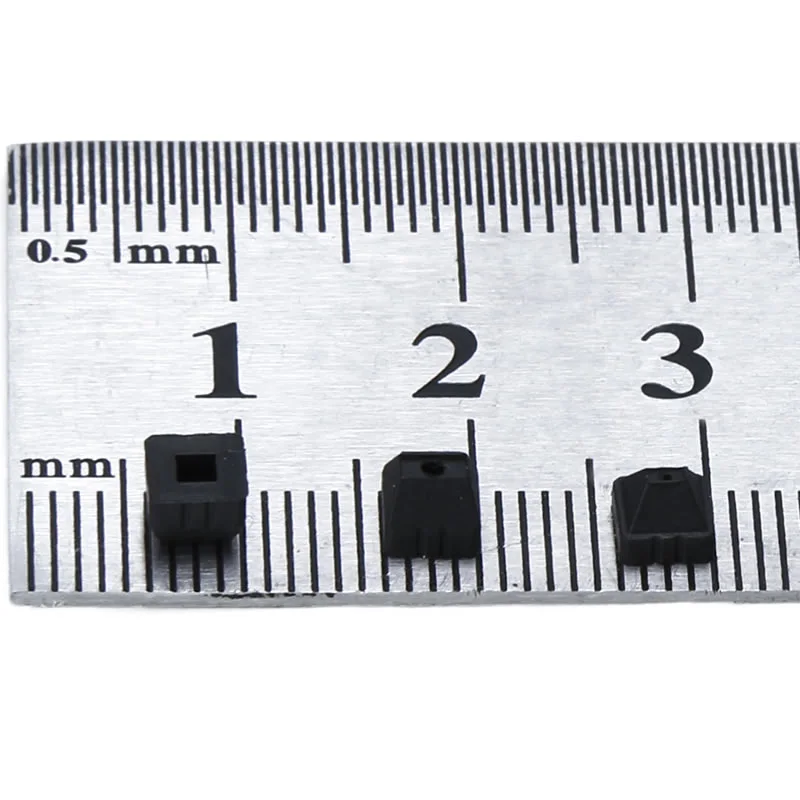

- Ventosas superpequeñas con forma cuadrada.
- 5 tipos de 0,5 x 0,5 a 2 x 2,8
- Para piezas pequeñas como chips semiconductores.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Tamaño de la almohadilla | |
| 0505 | 0,5x0,5mm |
| 0513 | 0,5x1,3mm |
| 0816 | 0,8x1,6mm |
| 1328 | 1,3x2,8mm |
| 2028 | 2,0x2,8mm |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑤Entrada de vacío | |
| 03 | ø3recto |
| A3 | M3x0.5 (macho) |
| ③Tipo de almohadilla | |
| PÁGINAS | tipo de cubo |
Dimensiones (mm)
El símbolo verde son modelos personalizados.
PÁGINAS
tipo de cubo
Dimensiones de montaje del adaptador
| Modelo | A | B | C | D | øE | |||
|
② Almohadilla Tamaño |
③ Almohadilla tipo |
④ Almohadilla Material |
||||||
| ZP2 | 0505 | PÁGINAS |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Modelo para referencia: ZP2-0505PPN
ZP2-T
Vertical
03
| Modelo | Adaptador | |||||
|
① Vacío entrada dirección |
② Almohadilla Tamaño |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PÁGINAS |
N S U F GN GS |
03 | HPP-001 |

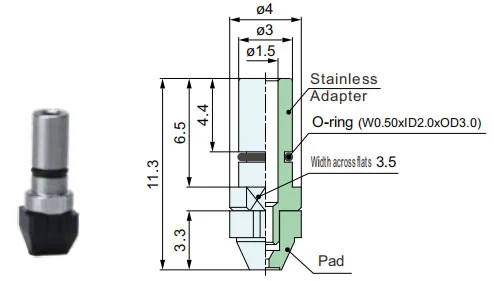

ZP2-T
Vertical
A3
| Modelo | Adaptador | |||||
|
① Vacío entrada dirección |
② Almohadilla Tamaño |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PÁGINAS |
N S U F GN GS |
A3 | HPP-002 |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
