Ventosas de vacío de tipo corto ZP2-EU
Como fabricante líder en China, nuestra fábrica ofrece ventosas de vacío de tipo corto personalizadas ZP2-EU (diámetros de ø2 a 15 mm). Con un perfil plano y ultrafino, esta serie está diseñada específicamente para su uso en espacios reducidos. Al utilizar material de silicona antiestático de alta calidad, Commaelec ofrece una solución profesional que garantiza un rendimiento de succión estable y sin arrugas. Mantenemos un stock listo de especificaciones de rosca A5/H5 y accesorios de acero inoxidable, lo que convierte a esta serie en una opción ideal para aplicaciones en la fabricación de productos electrónicos y líneas de producción de baterías de iones de litio.
Haga clic e inicie la selección.
》Volver a Información del Producto

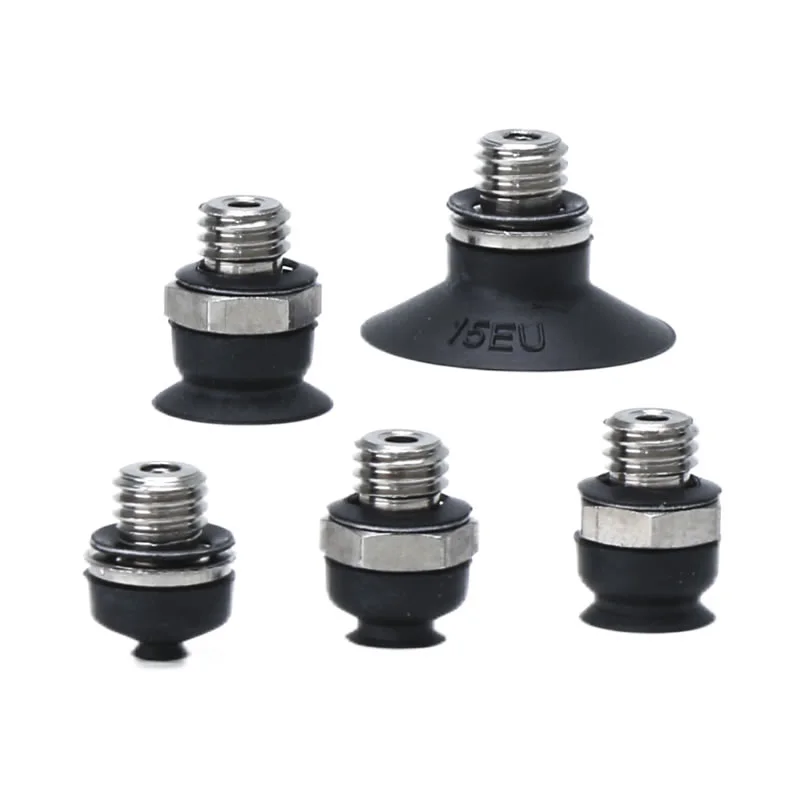

Ventosas de vacío de tipo corto ZP2-EU

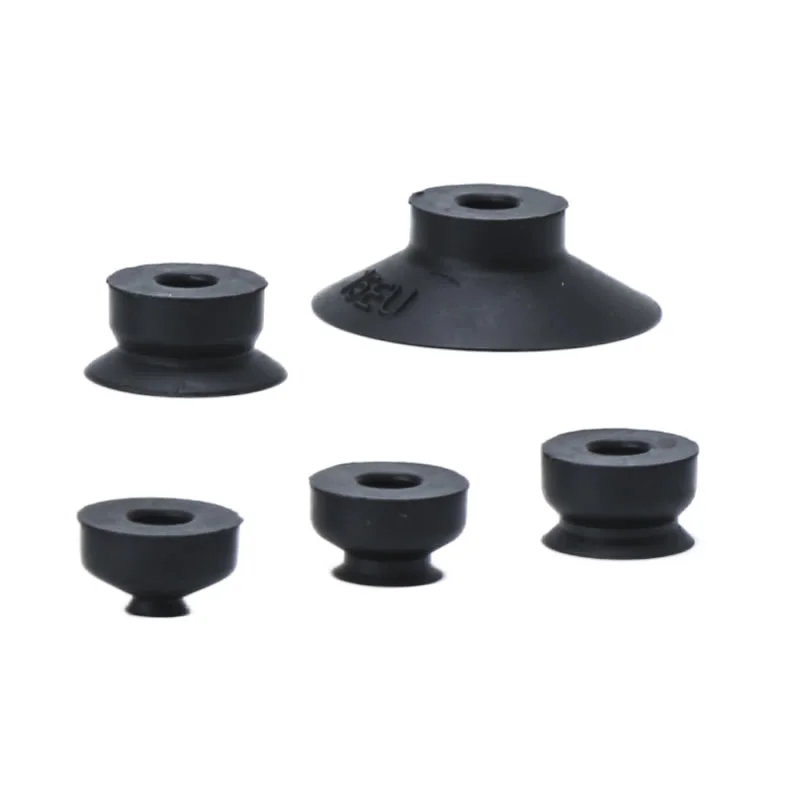

Unidad de ventosa de vacío de tipo corto serie ZP2

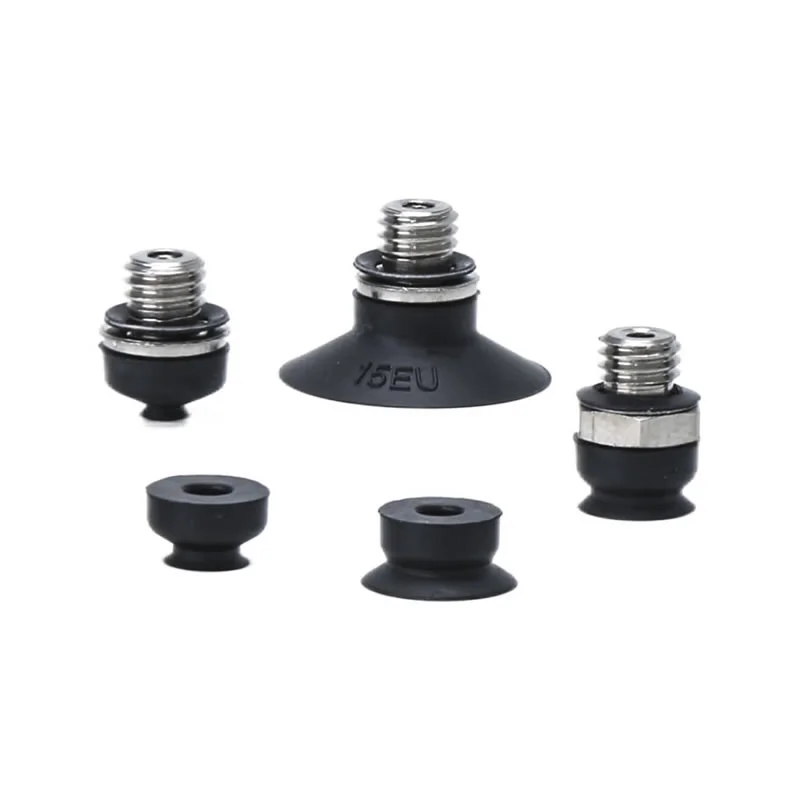

Serie ZP2-T con adaptador Ventosa de vacío de tipo corto
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío de tipo corto ZP2-EU son producidas por Zhejiang Comma Electric Co., Ltd.; Somos uno de los principales fabricantes y proveedores en China. La ventosa plana de bajo perfil ZP2 EU tiene las características de pequeño volumen y adsorción estable.
Características del producto:Esta ventosa compacta presenta un perfil bajo para un diseño que ahorra espacio, ideal para espacios reducidos. Su superficie plana garantiza un ajuste perfecto contra las superficies de la pieza de trabajo, brindando una adhesión estable y al mismo tiempo previene eficazmente la deformación durante la operación, lo que lo hace perfecto para un manejo de precisión. Algunos modelos incluyen capacidades antiestáticas, que cumplen con los requisitos operativos de entornos sensibles como la industria electrónica.
Presupuesto:Las ventosas de vacío de tipo corto ZP2-EU están disponibles en varios diámetros, incluidos φ2, φ4, φ6, φ8 y φ15.
Materiales de la ventosa:Los materiales comúnmente utilizados incluyen caucho de nitrilo (NNBR), silicona importada y caucho de silicona antiestático, y cada material se adapta a entornos de trabajo y requisitos de piezas específicos.
Opciones de conexión:Disponible en varios tipos, incluidas roscas externas (A5) y roscas externas (H5).
Preguntas frecuentes
¿Cuáles son los tamaños disponibles?
Las ventosas de vacío de tipo corto ZP2-EU suelen estar disponibles en diámetros estándar como φ40, φ50, φ63, φ80, φ100 y φ125.
Tamaños más pequeños: adecuados para equipos compactos y piezas ligeras
Tamaños más grandes: proporciona una succión más fuerte para piezas de trabajo más grandes
Comma factory mantiene un stock estable y también admite tamaños personalizados según los requisitos del proyecto.
¿Qué es el "tipo corto"?
El "tipo corto" se refiere a una estructura compacta y de bajo perfil:
Altura total reducida para instalaciones con espacio limitado
Respuesta más rápida en sistemas pick-and-place de alta velocidad
Mejor estabilidad cuando se monta en configuraciones robóticas o automatizadas estrechas
Este diseño es especialmente útil cuando el espacio de instalación es limitado pero el rendimiento no puede verse comprometido.
¿Cuál es la diferencia entre EU y otros tipos de ZP2?
ZP2-EU (tipo corto): más compacto, optimizado para equipos de estilo europeo y diseños que ahorran espacio
Estándar ZP2: más de uso general, con configuraciones estructurales más amplias
El tipo UE a menudo se centra en lo compacto, las interfaces estandarizadas y la rápida integración.
Comma garantiza compatibilidad y calidad constante en diferentes configuraciones para satisfacer las diversas necesidades del mercado.
¿Cómo se montan?
Las ventosas de vacío de tipo corto ZP2-EU admiten opciones de montaje flexibles:
Conexiones de rosca interna o externa.
Compatible con adaptadores y soportes de amortiguación
Opciones de puerto de vacío vertical o lateral
¿Por qué elegir coma?
Fuerte capacidad de I+D:Un equipo profesional respalda soluciones personalizadas para diferentes necesidades de automatización
Suministro integral:La amplia gama de productos simplifica la adquisición y la integración del sistema
Personalización flexible:Las dimensiones, los materiales y la estructura de las ventosas de vacío de tipo corto ZP2-EU se pueden personalizar de acuerdo con sus requisitos específicos.
Respuesta rápida:Soporte técnico rápido y entrega de un proveedor confiable.

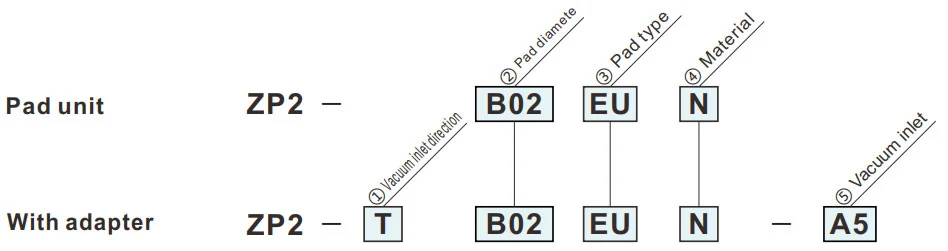

Cómo hacer un pedido
- Ahorro de espacio en dirección altura.
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ③Tipo de almohadilla | |
| UE | tipo plano |
| ②Diámetro de la almohadilla (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑤Entrada de vacío | |
| A5 | M5x0.8 (D.E. hexagonal) |
| H5 | M5x0.8 (cabeza hueca hexagonal) |
Dimensiones (mm)
El símbolo verde son modelos personalizados.
UE
tipo plano
| Modelo | øA | transmisión exterior | jefe | D | Y | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
||||||
| ZP2 | B02 | UE |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Modelo para referencia: ZP2-B02EUS
Dimensiones de montaje del adaptador
ZP2-T
Vertical
A5
| Modelo | øA | transmisión exterior | jefe | D | E | Y | Adaptador | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Modelo para referencia: ZP2-TB06EUGS-A5
ZP2-T
Vertical
H5
| Modelo | øA | transmisión exterior | jefe | D | E | Y | Adaptador | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Modelo para referencia: ZP2-TB06EUGS-H5
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
