La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).
Boquilla Ventosas De Vacío ZP2
Como fabricante líder en China, nuestra fábrica ofrece ventosas de vacío con boquilla personalizadas ZP2 para piezas de trabajo a escala milimétrica. Con diámetros ultracompactos de ø0,8 mm a ø1,1 mm y una boquilla integrada que ahorra espacio, esta solución directa del proveedor es ideal para chips y microlentes. Disponemos de piezas antiestáticas y totalmente de acero inoxidable para la industria electrónica y de baterías de litio.
Haga clic e inicie la selección.
》Volver a Información del Producto

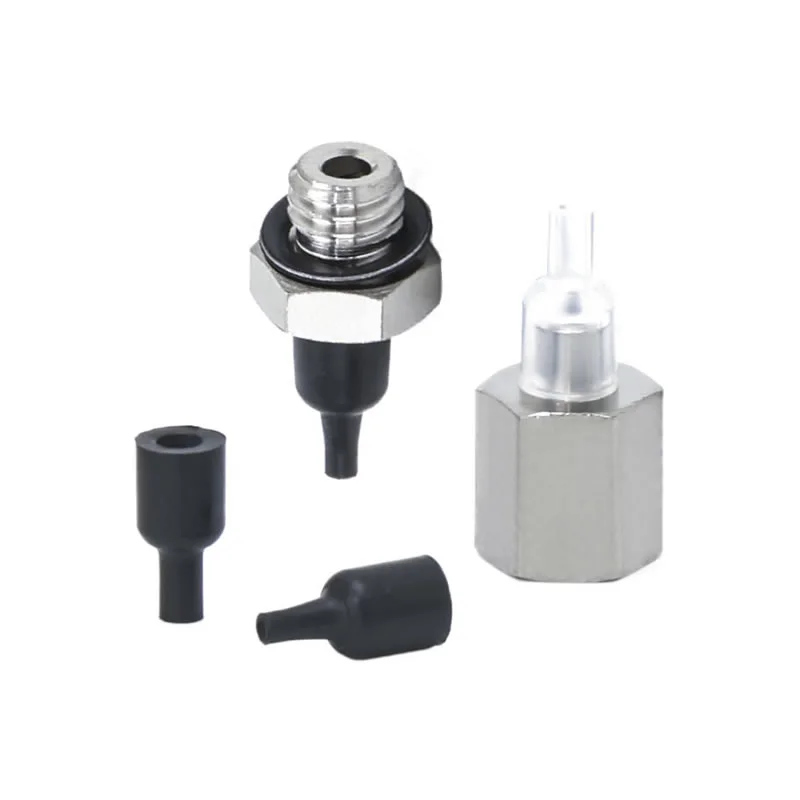

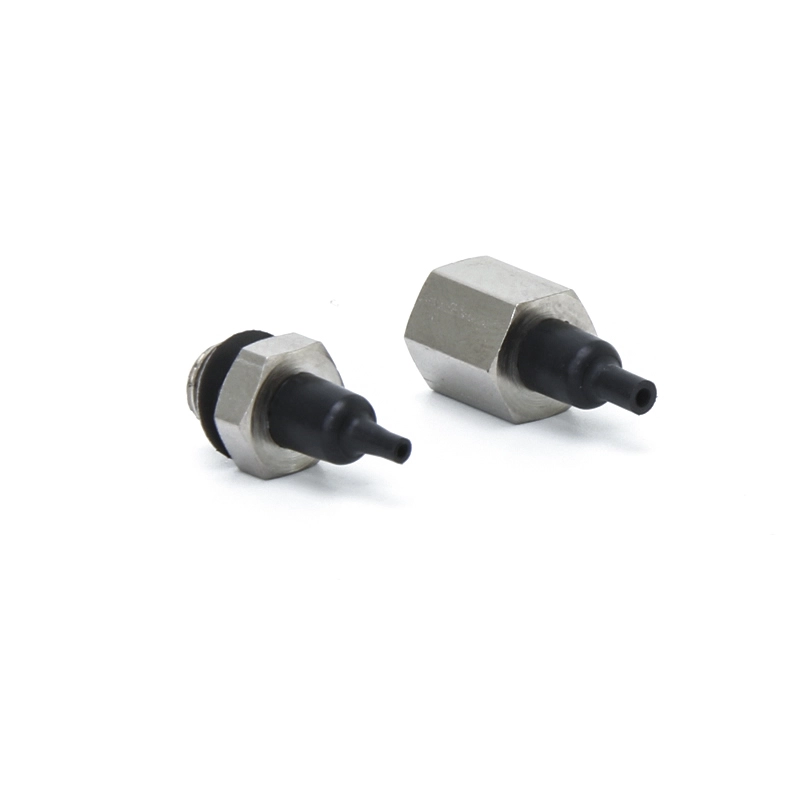

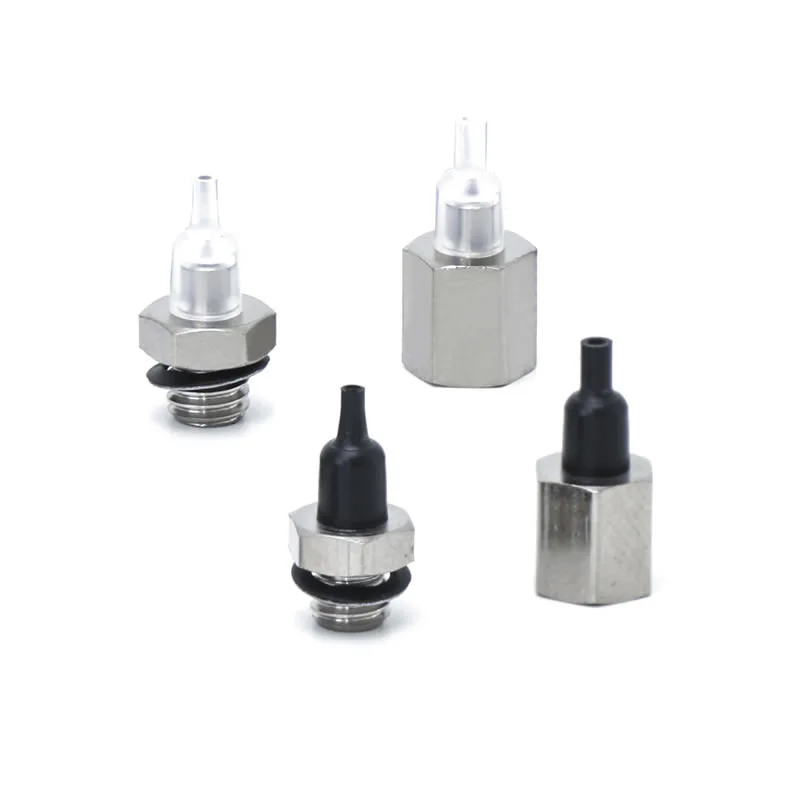

Boquilla Ventosas De Vacío ZP2
Unidad de ventosa de boquilla serie ZP2
Serie ZP2-T con ventosa de boquilla adaptadora
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Como parte de la categoría de ventosas ultraminiaturas, estas ventosas de vacío con boquilla ZP2 cuentan con diámetros estándar de ø8 mm y ø1,1 mm, lo que representa uno de los modelos más pequeños de la serie ZP2. Son compatibles con piezas de trabajo ultrapequeñas que miden dimensiones en escala milimétrica. El diseño compacto de la boquilla integra una interfaz de boquilla corta directamente en el cuerpo de la almohadilla, lo que elimina la necesidad de adaptadores adicionales y reduce significativamente el espacio de instalación. El extremo de succión emplea un diseño de labio de sellado de borde estrecho que garantiza un contacto estrecho con las superficies de las micropiezas, garantizando un sellado al vacío óptimo.
Las aplicaciones típicas incluyen
1. Manejo de ensamblaje de chips, microrresistencias/condensadores y componentes microsoldados de PCB en la fabricación electrónica.
2.Industria de semiconductores:manipulación sin polvo de componentes de precisión como obleas semiconductoras y microsensores.
3.Hardware de precisión:Alimentación automatizada de componentes ultracompactos, incluidos microtornillos, láminas de resorte de metal y rodamientos en miniatura.
4.Dispositivos ópticos:agarre y posicionamiento precisos de componentes ópticos como lentes en miniatura y conectores de fibra óptica.
Preguntas frecuentes
¿Para qué se utilizan las almohadillas para boquillas SMC ZP2?
Las ventosas de vacío con boquilla ZP2 se utilizan comúnmente en sistemas eyectores de vacío para operaciones rápidas de recogida y colocación.
Integrado con boquillas para generar vacío directamente en la taza.
Adecuado para automatización de alta velocidad y manipulación robótica
Ampliamente utilizado para piezas pequeñas, materiales de embalaje y componentes livianos.
Commaelec proporciona vasos de calidad estable compatibles con diseños de sistemas similares, lo que garantiza un rendimiento confiable en producción continua.
¿Cómo seleccionar el diseño de ventosa adecuado?
La selección debe basarse en las condiciones de trabajo reales:
Superficie de la pieza de trabajo: lisa → tipo plano; desigual → tipo fuelle
Peso y tamaño: las piezas más pesadas requieren diámetros mayores
Medio ambiente: alta temperatura o productos químicos → elija silicona o FKM
Velocidad del ciclo: las líneas de alta velocidad se benefician de diseños ligeros y responsivos
Commaelec admite soluciones personalizadas, ayudando a combinar materiales, tamaños y estructuras con aplicaciones específicas.
¿Cuáles son los principales tipos de pastillas de la serie ZP2?
Tipo plano: área de contacto máxima para superficies lisas
Plano con nervaduras: mejor sellado en superficies ligeramente rugosas
Tipo fuelle: se adapta a superficies irregulares y proporciona amortiguación

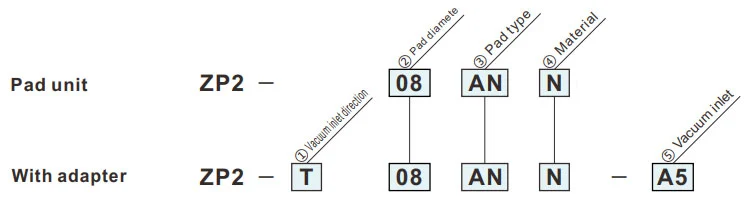

Cómo hacer un pedido
- Para adsorción de componentes pequeños (como chips IC)
| ①Dirección de entrada de vacío | |
| T | Vertical |
| ②Diámetro de la almohadilla (mm) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③Tipo de almohadilla | |
| UN | Boquilla |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| ⑤Entrada de vacío | ||
| A4 | hilo femenino | M4x0.7 M5x0.8 |
| A5 | ||
| B4 | Rosca macho | M4x0.7 |
| B5 | M5x0.8 | |
Dimensiones (mm)
El símbolo verde son modelos personalizados.
UN
Almohadilla de boquilla
| Modelo | jefe | sobredosis | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||
| ZP2 | 08 | UN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Modelo para referencia: ZP2-11ANN
Dimensiones de montaje del adaptador
ZP2-T
Vertical
A4,A5
| Modelo | A | B | jefe | sobredosis | E | Adaptador | |||||
|
① Vacío dirección de entrada |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
|||||||
| ZP2 | T | 08 | UN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modelo para referencia: ZP2-T11ANN-A5
ZP2-T
Vertical
A4,A5
| Modelo | A | B | jefe | sobredosis | E | Adaptador | |||||
|
① Vacío entrada dirección |
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
⑤ Vacío entrada |
|||||||
| ZP2 | T | 08 | UN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modelo para referencia: ZP2-T11ANGN-B5
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
