La succión por vacío es una solución central para el "agarre flexible" en la automatización industrial con cuatro ventajas principales: agarre no dañino, adaptabilidad a piezas de trabajo irregulares o de múltiples materiales, protección limpia y ambiental, y operación flexible. Se puede adaptar a diferentes características industriales de las piezas de trabajo (delgadas/gruesas, de precisión/gruesas, sanitarias/estándar).

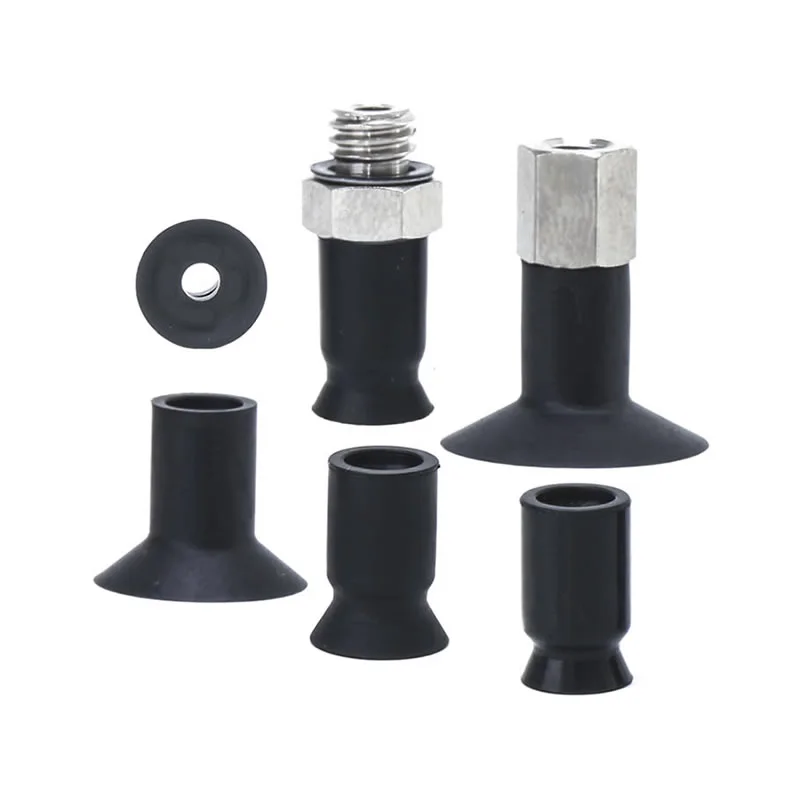

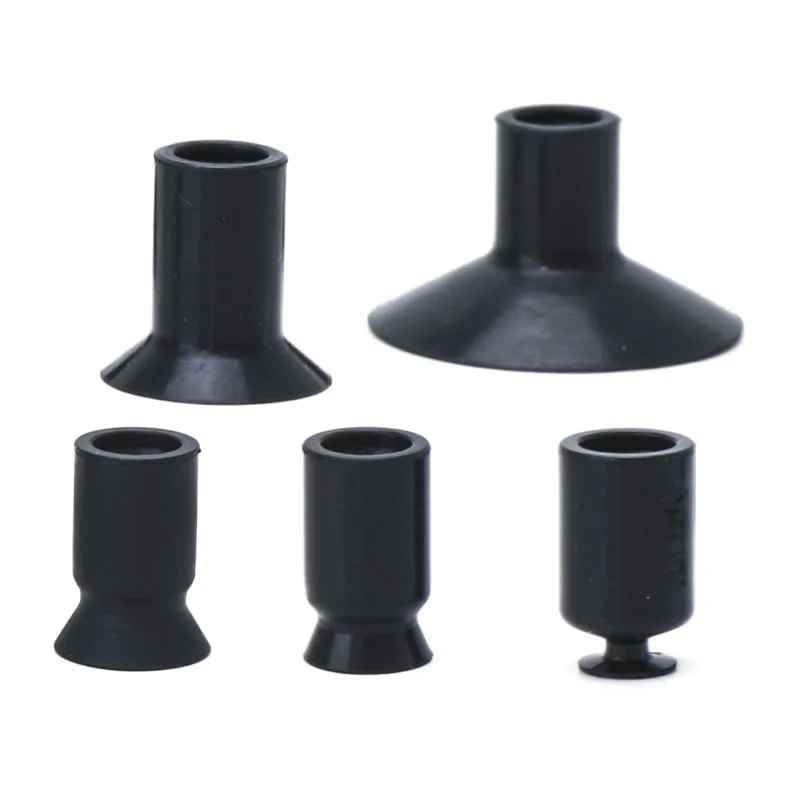

Ventosas de vacío compactas ZP2
Como fabricante profesional de China, nuestra fábrica ofrece ventosas de vacío compactas personalizadas ZP2 (ø6-8) con refuerzo de nervaduras para una alta resistencia a la deformación y a la carga. También ofrecemos la serie ZP2 UT delgada (ø5-20) con un faldón delgado para una manipulación sin arrugas de materiales frágiles. Disponemos de opciones antiestáticas y de acero inoxidable para líneas electrónicas y de baterías de litio.
Haga clic e inicie la selección.
》Volver a Información del Producto
Ventosas de vacío compactas ZP2
Unidad de ventosa compacta serie ZP2
Serie ZP2-T con adaptador Ventosa de vacío compacta
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Como fabricante chino líder, nuestra fábrica ofrece soluciones personalizadas de ventosas de vacío compactas ZP2 diseñadas específicamente para industrias de precisión, que presentan las siguientes ventajas principales:
Alto rendimiento, bajo costo:Aprovechando una cadena de suministro nacional madura, controlamos eficazmente los costos y al mismo tiempo garantizamos un rendimiento de succión excepcional, reduciendo así los gastos de adquisición para nuestros clientes.
Diseño de carga alta de la serie ZP2:Nuestras ventosas de vacío compactas ZP2 (ø6–8) cuentan con una estructura única reforzada con nervaduras. Incluso en dimensiones extremadamente pequeñas, ofrecen una resistencia excepcional a la deformación y estabilidad de carga, lo que los convierte en la opción preferida para manipular láminas metálicas delgadas y componentes plásticos de precisión.
Serie UT de perfil delgado ZP2:Diseñada específicamente para piezas de trabajo flexibles (ø5–20), esta serie presenta una estructura de faldón ultrafina. Este diseño de bajo perfil evita eficazmente que los materiales frágiles, como películas delgadas y láminas de vinilo, se arruguen o deformen durante el proceso de succión.
Suministro estable:Respaldados por procesos de fabricación maduros, utilizamos materiales de alta calidad (como silicona) junto con tecnología avanzada de retención de vacío para garantizar operaciones de agarre seguras y estables; Además, nuestro importante inventario permite una entrega rápida para satisfacer las demandas de los clientes.
Preguntas frecuentes
¿Cuáles son los diferentes tipos de almohadillas ZP2?
Las ventosas de vacío compactas ZP2 ofrecen varias estructuras de almohadilla para adaptarse a las condiciones de trabajo reales:
Tipo plano: para superficies lisas y rígidas con sellado estable
Plano con nervaduras: mejora el sellado al vacío en superficies ligeramente rugosas
Tipo fuelle: compensa las diferencias de altura y proporciona amortiguación
Commaelec proporciona múltiples configuraciones para garantizar un mejor ajuste y rendimiento en los sistemas de automatización.
¿Qué rangos de tallas están disponibles?
Los tamaños estándar incluyen: φ40, φ50, φ63, φ80, φ100, φ125.
Diámetros más pequeños: adecuados para piezas de precisión o ligeras
Diámetros más grandes: succión más fuerte para piezas de trabajo pesadas o grandes
La fábrica de Commaelec mantiene un stock estable y admite tamaños personalizados para las necesidades basadas en proyectos.
¿Cómo se comparan las copas ZP2 con las ZP3 o ZP?
Serie ZP2: diseño equilibrado con mayor rigidez y adaptabilidad de rótula, adecuado para uso general a pesado
Serie ZP3: típicamente optimizada para un manejo más ligero y rápido y configuraciones más compactas
Serie ZP (estándar): aplicaciones básicas con estructura más sencilla
En comparación con otras, las ventosas de vacío compactas ZP2 brindan una mejor estabilidad en superficies irregulares al tiempo que mantienen la flexibilidad en la instalación y selección de materiales.
¿Son aptos para partes delicadas?
Sí, con la configuración correcta:
Utilice materiales suaves como silicona para un contacto suave.
Elija fuelles o tipos acolchados para reducir la fuerza del impacto
Los soportes de amortiguación opcionales ayudan a proteger superficies frágiles como vidrio o piezas recubiertas.
Cómo hacer un pedido
- Se añaden 8 tipos de ø6 a ø20.
- C: Para piezas que se deforman fácilmente. Las piezas de trabajo se pueden retirar fácilmente gracias a las nervaduras.
- UT: Para adsorción de piezas de trabajo blandas como láminas delgadas o vinilo. Se reducen las arrugas o la deformación durante la adsorción.
- Aplicable para el adaptador de la serie ZP.
|
③ Tipo de almohadilla
② Diámetro de la almohadilla (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Tipo plano con nervaduras | — | — | ● | ● | ● | — | — | — | — |
| Utah | Tipo plano delgado | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Caucho de silicona conductor |
El símbolo verde son modelos personalizados.
| Dimensiones de montaje del adaptador | |
| Si el cliente va a fabricar un adaptador, diseñe el adaptador con las dimensiones que se muestran a la derecha. |
|
Dimensiones (mm)
El símbolo verde son modelos personalizados.
HT
Plano delgado con tipo nervadura
| Modelo | øA | transmisión exterior | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Modelo para referencia: ZP2-B06CGN
HT
Plano delgado con tipo nervadura
| Modelo | øA | transmisión exterior | jefe | Y | |||
|
② Almohadilla diámetro. |
③ Almohadilla tipo |
④ Almohadilla Material |
|||||
| ZP2 | 05 | Utah | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Modelo para referencia: ZP2-05UTN
Presupuesto
| Anillo de bloqueo/Tipo de almohadilla | Diámetro/dimensiones de la almohadilla | Solicitud | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sin anillo de bloqueo | Tipo plano (tú) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para piezas de trabajo con superficies planas y no deformadas |
| Tipo ovalado (tú) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para piezas de trabajo con limitaciones en la superficie de adsorción. | |
| Tipo plano delgado (UTAH) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para piezas blandas como láminas finas o vinilo. Se pueden reducir las arrugas o la deformación durante la adsorción. | |
| Tipo plano delgado con costillas (CONNECTICUT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para piezas blandas como láminas finas o vinilo. Las piezas de trabajo se pueden retirar fácilmente gracias a las nervaduras. | |
| Tipo de fuelle (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para uso donde no hay espacio para un amortiguador o para piezas de trabajo con superficies inclinadas | |
| Con anillo de bloqueo | Tipo plano (tú) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para piezas de trabajo con superficies planas y no deformadas |
| Tipo plano con costillas (DO) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para piezas que se deforman fácilmente. Las piezas de trabajo se pueden retirar fácilmente gracias a las nervaduras. | |
| Tipo de fuelle (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para uso donde no hay espacio para un amortiguador o para piezas de trabajo con superficies inclinadas | |
| Tipo profundo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para piezas con superficies curvadas o para piezas esféricas | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
