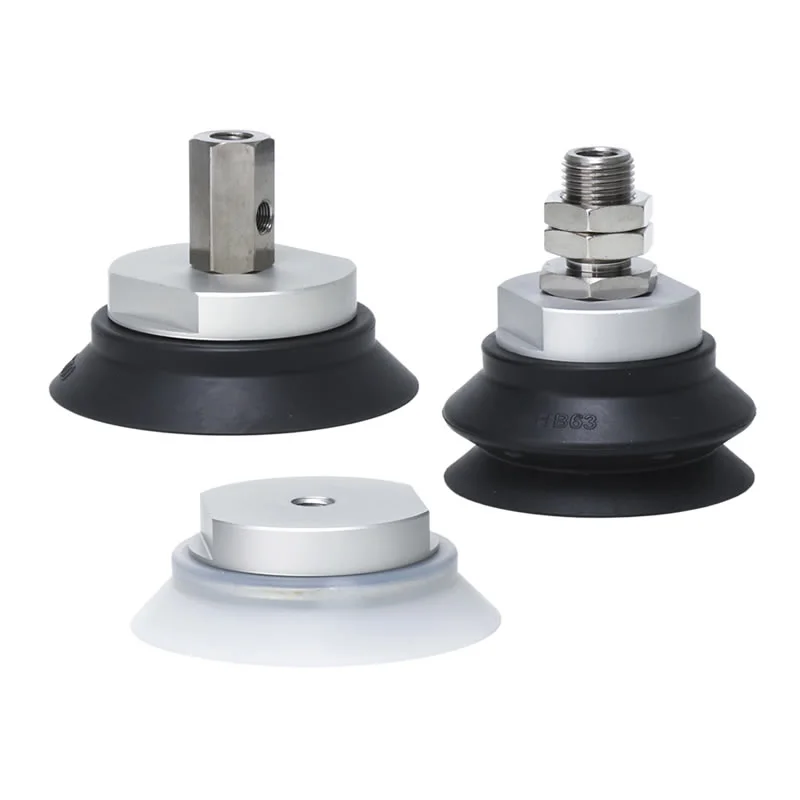

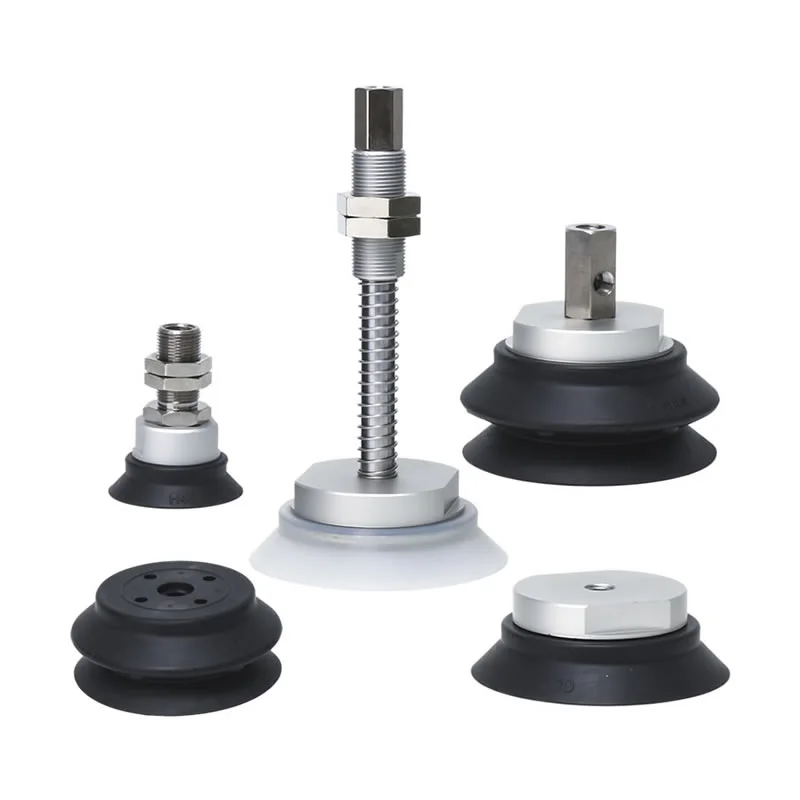

Las Ventosas de Vacío de Alta Rigidez ZP representan una solución de agarre industrial diseñada específicamente para manipular piezas de gran tamaño, pesadas o fácilmente deformables. Como fabricante especializado en China, hemos diseñado este producto con una estructura de base de ventosa reforzada y un conjunto de soporte; esto garantiza una resistencia excepcional a las fuerzas laterales y mantiene una estabilidad superior al agarrar cargas pesadas, lo que lo convierte en un componente neumático personalizado indispensable dentro del campo de la automatización industrial pesada.
Especificaciones técnicas y versatilidad
1. Opciones de gran diámetro para máxima elevación
Para adaptarse a los diferentes requisitos de carga, las ventosas de vacío de alta rigidez ZP están disponibles en varios diámetros a gran escala:
φ40, φ50, φ63, φ80, φ100 y φ125 mm.
Estos tamaños permiten un área de contacto de alto vacío, lo que proporciona la fuerza de elevación necesaria para componentes industriales pesados.
2. Selección de múltiples materiales para diversos entornos
El entorno de trabajo dicta el material. Ofrecemos una variedad de elastómeros de alta calidad para garantizar que su ventosa prospere en su aplicación específica:
NBR (Caucho de nitrilo):Excelente resistencia al aceite para entornos automotrices y de mecanizado.
Caucho de silicona:Ideal para aplicaciones de alta temperatura y seguridad de grado alimentario.
Poliuretano y caucho fluorado:Alta resistencia al desgaste y estabilidad química para líneas de recubrimiento o limpieza industrial especializada.
Materiales antiestáticos:Crítico para el ensamblaje electrónico y el manejo de semiconductores.
3. Amortiguación y montaje integrados
Seguridad y precisión van de la mano. Nuestras Ventosas de Vacío de Alta Rigidez ZP ofrecen:
Versiones acolchadas:Mitiga eficazmente las fuerzas de impacto durante el contacto, protegiendo las superficies frágiles y reduciendo la vibración del sistema.
Versiones no acolchadas:Para aplicaciones donde se prefiere el contacto rígido y directo.
Montaje flexible:Disponible con roscas externas o internas y salidas de vacío verticales para adaptarse a los diseños de su maquinaria existente.
¿Por qué elegir las Ventosas de Vacío de Alta Rigidez ZP de Commaelec Factory?
1. Diseño de base reforzada:Las ventosas de vacío de alta rigidez ZP de Commaelec presentan una rigidez mejorada en el punto de conexión entre la ventosa y el conector, resistiendo eficazmente las fuerzas de corte laterales.
2. Amplia gama de tamaños:Disponibles en varios tamaños, desde φ40 hasta φ125 mm, estas ventosas están diseñadas específicamente para manipular objetos pesados, como láminas de metal de alta resistencia, piedra y vidrio de gran superficie, lo que garantiza una adhesión sólida como una roca.
3. Como proveedor con sus propias instalaciones de fabricación, Commaelec ofrece tres opciones de materiales:
Antiestático:Diseñado específicamente para las industrias electrónica y de semiconductores para evitar daños a componentes sensibles debido a descargas estáticas.
Componentes totalmente de acero inoxidable:Especialmente adecuado para la industria de baterías de iones de litio, ya que cumple con los requisitos de materiales libres de cobre y zinc, con alta resistencia a la corrosión y limpieza.
Caucho Fluorocarbonado (FKM) y EPR:Ideal para entornos químicos u operaciones de alta temperatura (como desmoldeo de piezas moldeadas por inyección), ofreciendo excelente estabilidad química y resistencia a la intemperie.

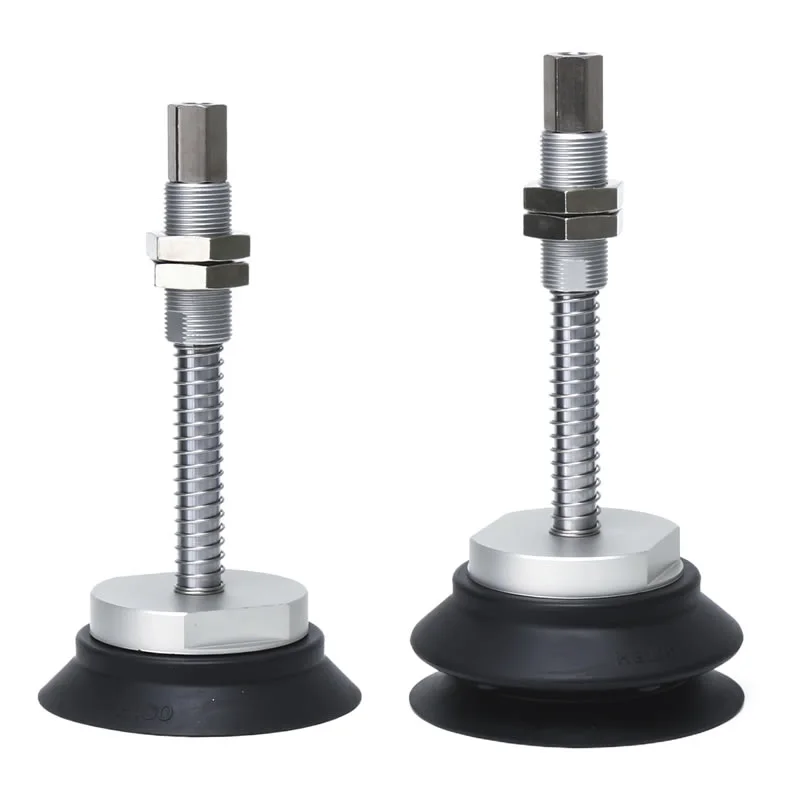

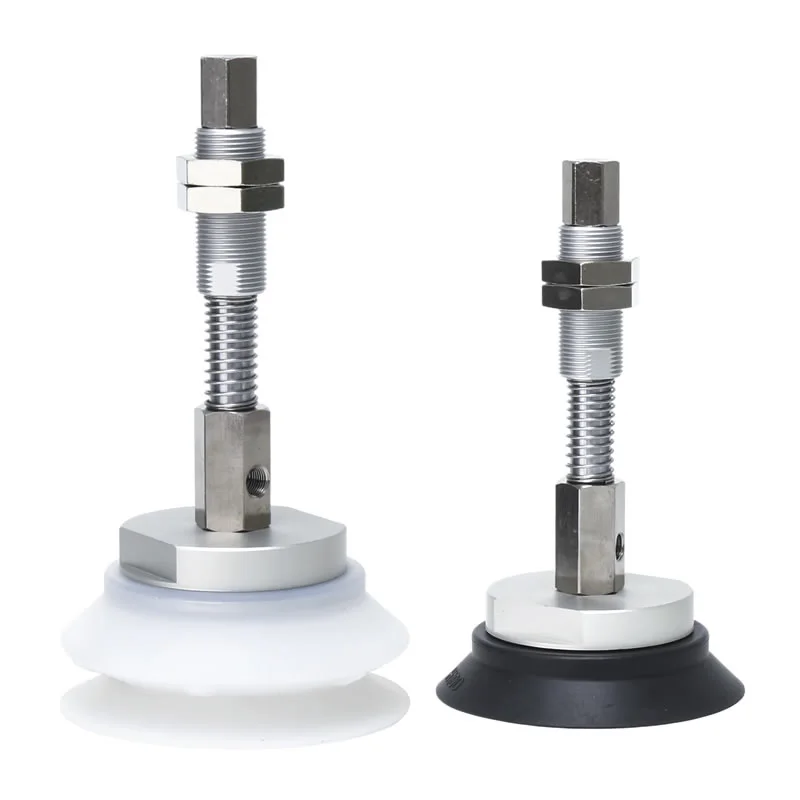

4. Tecnología de amortiguación de precisión:Disponible en versión acolchada, con un rango de carrera de 6 mm a 50 mm. Cuando la ventosa entra en contacto con superficies frágiles (como el vidrio ultrafino), el soporte amortiguador absorbe la energía del impacto instantáneo, lo que reduce significativamente el ruido y prolonga la vida útil del equipo.
5. Soluciones de vacío multidireccionales:El soporte de montaje para ventosas de vacío de alta rigidez ZP admite configuraciones de puerto de vacío vertical y lateral, con opciones de rosca interna y externa intercambiables; Este diseño simplifica significativamente el diseño espacial y el proceso de instalación en la interfaz de herramientas del extremo del brazo (EOAT).

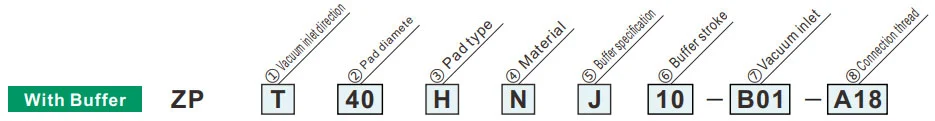

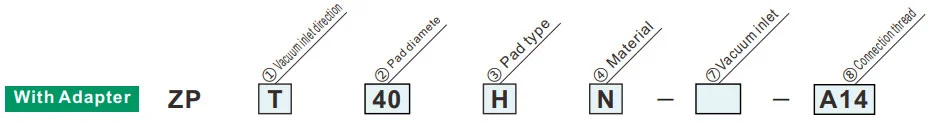

Cómo hacer un pedido
| ②Diámetro de la almohadilla | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo de almohadilla | |
| H | Plano con nervadura |
| media pensión | Tipo de fuelle |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
El símbolo verde es modelos personalizados.
| ①Dirección de entrada de vacío | Diámetro de la almohadilla | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertical |
|
⑦Vaciador | hilo femenino | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | Rosca macho | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | Lateral |
|
hilo femenino | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Diámetro de la almohadilla | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
El símbolo verde es modelos personalizados.
| ③Tipo de almohadilla | |
| H | Plano con nervadura |
| media pensión | Tipo de fuelle |
| ①Dirección de entrada de vacío | |
| T | Vertical |
| X | Lateral |
| ③Tipo de almohadilla | |
| H | Plano con nervadura |
| media pensión | Tipo de fuelle |
| ⑤Especificación del búfer | |
| J | Giratorio (aluminio, sin casquillo) |
| JB | Giratorio (latón, con casquillo) |
| JF | Giratorio (acero, con casquillo) |
| KB | No giratorio (latón, con casquillo) |
| ⑦Entrada de vacío | |
| B01 | Rc1/8 |
| ②Diámetro de la almohadilla | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
El símbolo verde es modelos personalizados.
| Diámetro de la almohadilla | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Golpe de búfer | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Hilo de conexión | Rosca macho | 100 | 100mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
Fuerza reactiva del resorte
| Hilo de conexión | Par de apriete±5%[N·m] | Carrera de amortiguación (mm) | Fuerza reactiva del resorte[N] | |||
| Aluminio(J) | Latón, con casquillo (JB/KB) | Acero, con buje (JF) | En 0 golpe | A toda marcha | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
