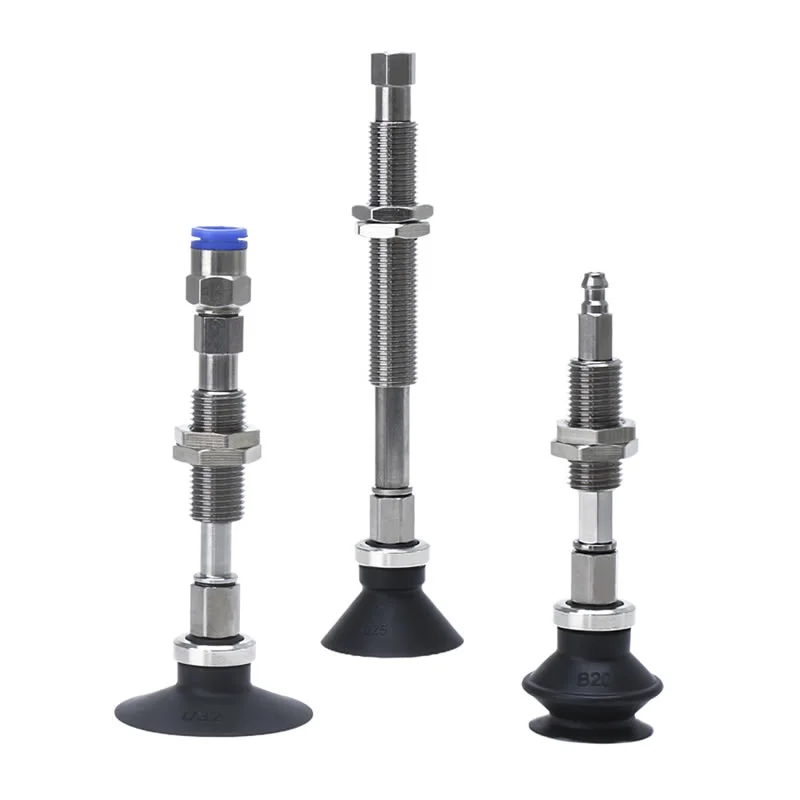

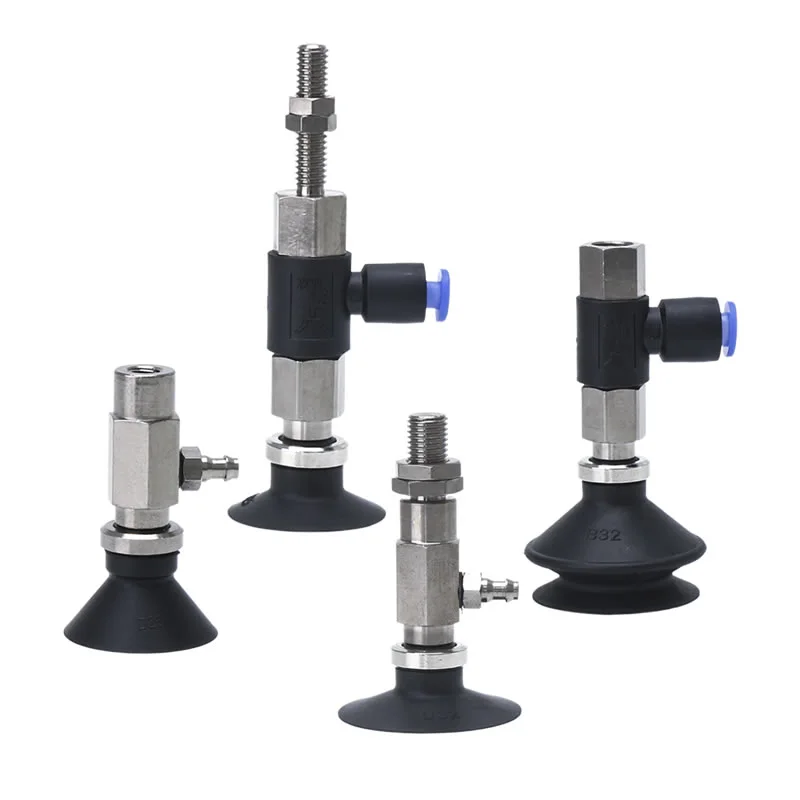

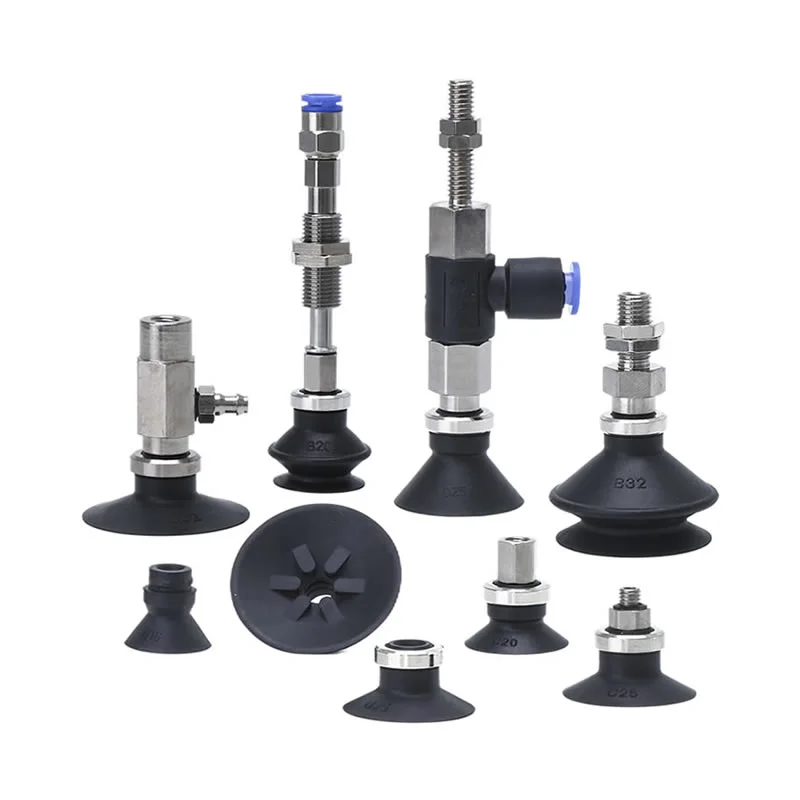

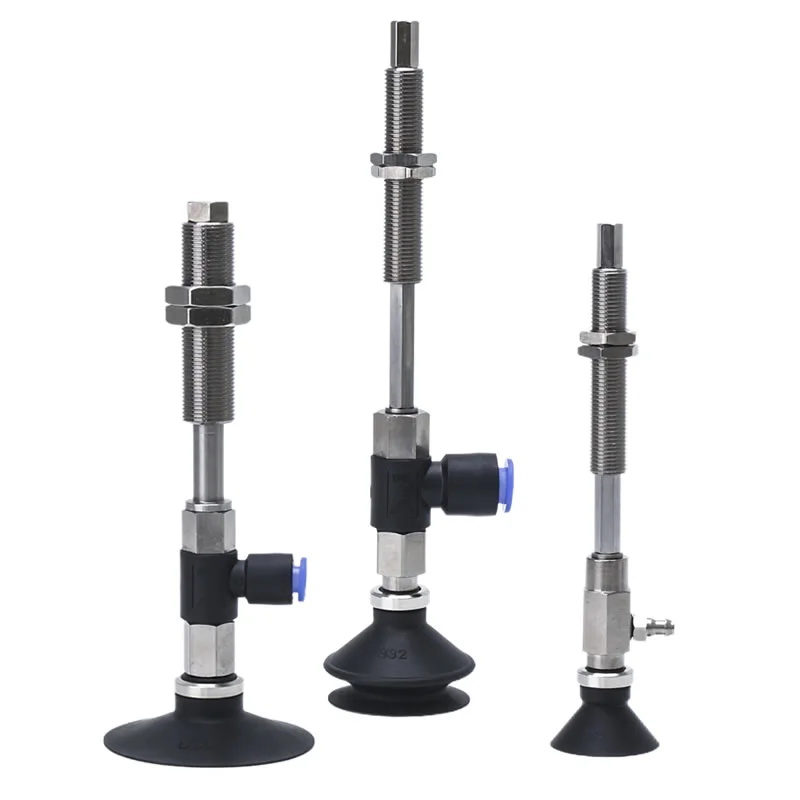

Ventosas de Vacío Básicas con Anillo de Bloqueo ZP
Unidad de almohadilla serie ZP
Serie ZPT con ventosas adaptadoras
Serie ZPT con ventosas de amortiguación
Serie ZPR con ventosas adaptadoras
Serie ZPR con ventosas de amortiguación
Serie ZPY con ventosas adaptadoras
Serie ZPY con ventosas de amortiguación
Descripción
Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso
Las ventosas de vacío ZP básicas con anillo de bloqueo son componentes de agarre por vacío de alto rendimiento diseñados para la manipulación de materiales estable y segura en la automatización industrial. Con una estructura de anillo de bloqueo, garantizan una instalación firme, una mayor confiabilidad del sellado y una estabilidad operativa a largo plazo.
Fabricadas por un fabricante, proveedor y fábrica profesional de China, Commaelec ofrece estas ventosas con calidad constante, configuraciones flexibles y una sólida capacidad de suministro para aplicaciones de automatización globales.
¿Qué son las Ventosas de Vacío Básicas con Lock Ring ZP?
Definición y función
• Solución de agarre por vacío:Crea un sello fuerte para levantar, mover y posicionar piezas de trabajo.
• Estructura del anillo de bloqueo:Garantiza una fijación segura y evita que se afloje durante operaciones de alta frecuencia.
• Manejo versátil:Adecuado para superficies lisas, planas o ligeramente irregulares.
• Integración de automatización:Ideal para brazos robóticos, sistemas de recogida y colocación y líneas de producción.
Características de las Ventosas de Vacío Básicas con Anillo de Bloqueo ZP
Montaje seguro:
El diseño del anillo de bloqueo garantiza una conexión firme y estable entre la ventosa y el elemento de montaje, evitando que se afloje durante operaciones repetitivas o de alta velocidad, mejorando así la confiabilidad y seguridad general del sistema.
Diseño modular:
La estructura modular permite una fácil integración con diferentes adaptadores, soportes y unidades de buffer, lo que permite una configuración flexible y un reemplazo rápido para adaptarse a varios sistemas de automatización.

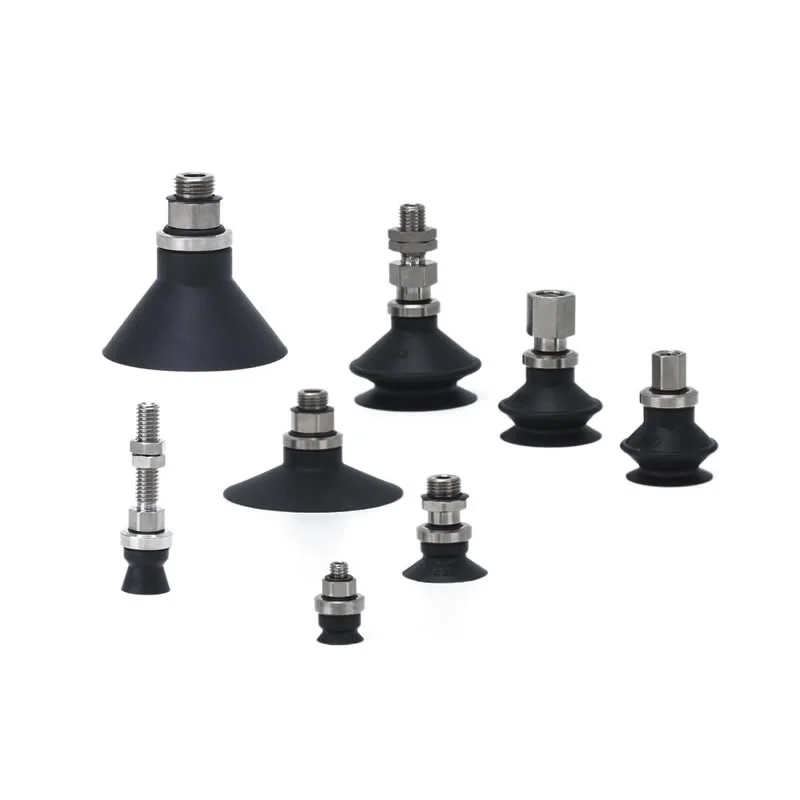

Formas de almohadillas versátiles:
Las ventosas de vacío ZP básicas con anillo de bloqueo están disponibles en múltiples formas para adaptarse a diferentes condiciones de superficie, lo que garantiza un sellado óptimo y un agarre estable en diversas aplicaciones.
Plano / Plano con Costillas:
Los diseños planos son ideales para superficies lisas, mientras que las versiones acanaladas mejoran el rendimiento de sellado y reducen la deformación, lo que las hace adecuadas para manipular vidrio, láminas de metal y plásticos.
Fuelle:
Las ventosas tipo fuelle brindan mayor flexibilidad y recorrido, permitiendo compensar superficies irregulares y variaciones de altura, lo cual es especialmente útil para piezas de trabajo delicadas o irregulares.
Profundo:
Las ventosas de tipo profundo están diseñadas para manipular superficies curvas o empotradas, ofreciendo una adaptabilidad mejorada y manteniendo un agarre seguro en aplicaciones complejas.
Opciones de materiales:
Disponibles en silicona, poliuretano, NBR y materiales antiestáticos, estas ventosas se pueden seleccionar en función de la resistencia a la temperatura, la durabilidad al desgaste o los requisitos específicos de la industria, como la electrónica o los entornos limpios.
Amplia gama de tamaños:
Con diámetros que van desde 10 mm a 50 mm, la serie cubre una amplia gama de aplicaciones, desde pequeños componentes de precisión hasta piezas de trabajo más grandes, lo que garantiza una selección flexible.
Opción antideslizante:
Los diseños de superficies antideslizantes opcionales mejoran la fricción entre la ventosa y la pieza de trabajo, lo que reduce el riesgo de deslizamiento y mejora la estabilidad de manejo en operaciones de alta velocidad.
Compatibilidad:
Diseñadas para una integración perfecta, estas ventosas son compatibles con varios generadores de vacío, eyectores y sistemas de montaje, y admiten conexiones de vacío verticales y horizontales para una instalación flexible.
Preguntas frecuentes
1. ¿Cuál es la ventaja del diseño del anillo de bloqueo?
El anillo de bloqueo garantiza una instalación segura, evitando que se afloje y mejorando la estabilidad durante operaciones de alta velocidad.
2. ¿Qué materiales están disponibles?
Las opciones incluyen silicona, NBR, poliuretano y materiales antiestáticos para industrias especializadas.
3. ¿Se puede personalizar el producto?
Sí, Commaelec ofrece soluciones totalmente personalizadas que incluyen tamaño, material, estructura y opciones de montaje.
4. ¿Para qué industrias son adecuadas estas ventosas de vacío ZP básicas con anillo de bloqueo?
Se utilizan ampliamente en las industrias de embalaje, electrónica, automoción y automatización general.
5. ¿Cómo mejora el rendimiento el búfer?
El amortiguador reduce el impacto y la vibración, protegiendo tanto la pieza de trabajo como el equipo y al mismo tiempo prolongando la vida útil.

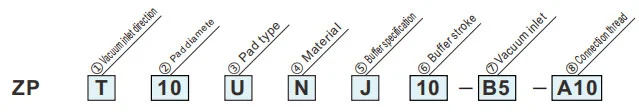

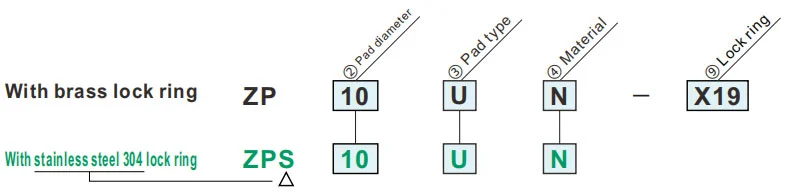

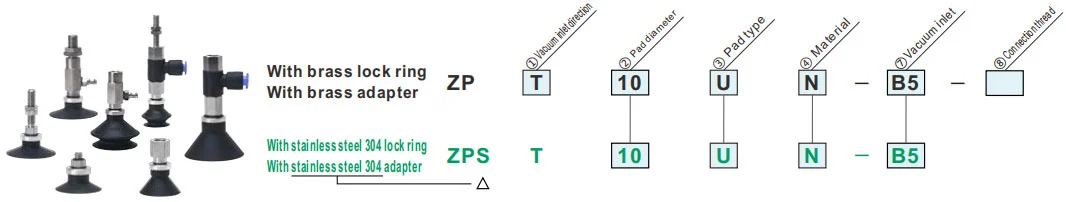

Cómo hacer un pedido
| Modelos/dimensiones del anillo de bloqueo | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Nulo/Latón S/Acero inoxidable | ||||||||||||||||||||||||||
|
③ Tipo de almohadilla
② Diámetro de la almohadilla (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Tipo plano | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Tipo plano con nervaduras | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Tipo de fuelle | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Tipo profundo | ● | 一 | ● | 一 | ● | 一 | ● | 一 |
| ⑨Anillo de bloqueo | |
| Nulo | Con anillo de seguridad |
| X19 | Sin anillo de bloqueo |
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Conductaslionerube |
El símbolo verde es modelos personalizados.
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | canducie slicnerube |
El símbolo verde son madels personalizados.
|
③ Tipo de almohadilla
② Diámetro de la almohadilla (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Tipo plano | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Tipo plano con nervaduras | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Tipo de fuelle | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| ①Dirección de entrada de vacío | D | Tipo profundo | ● | - | ● | - | ● | - | ● | - | ||||
| T | Vertical |
|
⑦vacuuminlet | Rosca macho | AS5 | M5×0,8 | ● | ● | - | |||||
| AS6 | M6x1.0 | ● | ● | ● | ||||||||||
| AG1 | G1/8 | ● | ● | ● | ||||||||||
| AG2 | G1/4 | - | - | ● | ||||||||||
|
A5 | M5×0,8 | ● | - | - | |||||||||
| A6 | M6×1.0 | ● | ● | ● | ||||||||||
| A8 | M8x1.0 | - | ● | ● | ||||||||||
|
hilo femenino | B5 | M5×0,8 | ● | ●- | - | ||||||||
| B6 | M6×1.0 | ● | ● | ● | ||||||||||
| B8 | M8×125 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | ● | ||||||||||
| BG01 | G1/8 | ● | ● | ● | ||||||||||
| BG2 | G1/4 | - | - | ● | ||||||||||
| R | Lateral |

|
Conexión instantánea | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Hilo de conexión | Rosca macho | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1.0 | ● | ● | ● | ||||||||||
| A8 | M8×1.0 | - | ● | ● | ||||||||||
| hilo femenino | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1.0 | ● | ● | ● | ||||||||||
| B8 | megabytes×125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Entrada de vacío | B5 | M5×0,8 | ● | ● | ● | |||||||
| Conexión de púas | U4 | Para tubo blando ø4 | ● | ● | - | |||||||||
| N4 | Para tubo de nailon ø4 | ● | ● | - | ||||||||||
| U6 | Para tubo blando ø6 | ● | ● | ● | ||||||||||
| N6 | Para tubo de nailon ø6 | ● | ● | - | ||||||||||
| ⑧hilo de conexión | Rosca macho | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1.0 | ● | ● | ● | ||||||||||
| A8 | M8×1.0 | - | ● | ● | ||||||||||
| hilo femenino | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1.0 | ● | ● | ● | ||||||||||
| B8 | M8×1,25 | - | ● | ● | ||||||||||
| Cómo reemplazar la almohadilla |
|
Dado que las pastillas son esencialmente de goma, el deterioro es inevitable. La tasa de deterioro depende de factores como las condiciones de uso, el medio ambiente y la temperatura. Se debe realizar un mantenimiento regular. Si se ha producido algún daño, división, agrietamiento o abrasión en una almohadilla que parezca dañina, reemplácela inmediatamente. Además, tenga cuidado de no dañar la superficie exterior de la almohadilla.
1. Tire del anillo de bloqueo hacia arriba y, después de levantarlo hasta el adaptador, retire la almohadilla vieja tirando de ella hacia abajo.
|
| ④Material | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | conductivonerubbe |
El símbolo verde es modelos personalizados.
|
③ Tipo de almohadilla
② Diámetro de la almohadilla (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Tipo plano | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Tipo plano con nervaduras | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Tipo de fuelle | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Tipo profundo | ● | - | ● | - | ● | - | ● | - | |||
| ⑥ Golpe de búfer | 6 | 6mm | ● | - | - | |||||||
| 10 | 10 milímetros | ● | ● | ● | ||||||||
| 15 | 15mm | ● | - | - | ||||||||
| 20 | 20mm | ● | ● | ● | ||||||||
| 25 | 25mm | ● | - | - | ||||||||
| 30 | 30 milímetros | ● | ● | ● | ||||||||
| 40 | 40mm | ● | ● | - | ||||||||
| 50 | 50mm | ● | ● | ● | ||||||||
| ⑦vacuuminlet | hilo femenino | B5 | M5×0,8 | ● | ● | ● | ||||||
| B01 | Rc1/8 | - | - | ● | ||||||||
| Conexión instantánea | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Conexión de púas | U4 | Para tubo blando ø4 | ● | - | - | |||||||
| N4 | Para tubo de nailon ø4 | ● | - | - | ||||||||
| U6 | Para tubo blando ø6 | ● | ● | ● | ||||||||
| N6 | Para tubo de nailon ø6 | ● | ● | ● | ||||||||
| Conexión instantánea | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| hilo femenino | B5 | M5×0,8 | ● | ● | ● | |||||||
| Conexión de púas | U4 | Para tubo blando ø4 | ● | ● | - | |||||||
| N4 | Para tubo de nailon ø4 | ● | ● | - | ||||||||
| U6 | Para tubo blando ø6 | ● | ● | ● | ||||||||
| N6 | Para tubo de nailon ø6 | ● | ● | ● | ||||||||
| ⑧Hilo de conexión | Rosca macho | A8 | M8×1 | ● | - | - | ||||||
| A10 | M10×1 | ● | ● | - | ||||||||
| A14 | M14×1 | - | ● | ● | ||||||||
| ⑤Especificación del búfer | |
| J | Giratorio |
| K | No giratorio |
| ① Dirección de entrada de vacío | ||
| T | Vertical |
|
| R | Lateral |
|
| Y |
|
|
Fuerza reactiva del resorte
| Hilo de conexión | M8×1 | M10×1 | M14×1 | |
| Par de apriete [N·m] | 1,5 ~ 2,0 | 2,5 ~ 3,5 | 6,5 ~ 7,5 | |
| Fuerza de reacción del resorte[N] | En 0 golpe | 0.8 | 1.0 | 2.0 |
| A toda marcha | 1.2 | 3.0 | 5.0 | |
Presupuesto
| Anillo de bloqueo/Tipo de almohadilla | Diámetro/dimensiones de la almohadilla | Solicitud | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sin anillo de bloqueo | Tipo plano (tú) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para piezas de trabajo con superficies planas y no deformadas |
| Tipo ovalado (tú) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para piezas de trabajo con limitaciones en la superficie de adsorción. | |
| Tipo plano delgado (UTAH) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para piezas de trabajo blandas como láminas finas o vinilo. Se pueden reducir las arrugas o la deformación durante la adsorción. | |
| Tipo plano delgado con costillas (CONNECTICUT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para piezas de trabajo blandas como láminas finas o vinilo. Las piezas de trabajo se pueden quitar fácilmente gracias a las nervaduras |
|
| Tipo de fuelle (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para uso donde no hay espacio para un amortiguador o para piezas de trabajo con superficies inclinadas | |
| Con anillo de bloqueo | Tipo plano (tú) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para piezas de trabajo con superficies planas y no deformadas |
| Tipo plano con costillas (DO) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para piezas que se deforman fácilmente. Las piezas de trabajo se pueden retirar fácilmente gracias a las nervaduras. | |
| Tipo de fuelle (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para uso donde no hay espacio para un amortiguador o para piezas de trabajo con superficies inclinadas | |
| Tipo profundo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para piezas con superficies curvadas o para piezas esféricas | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
Etiquetas calientes: Ventosas de vacío básicas con anillo de bloqueo ZP, China, fabricante, proveedor, fábrica
Enviar Consulta
Datos de contacto
-
DIRECCIÓN
Aldea Xiaruan Ciudad Baishi Ciudad Yueqing Provincia Zhejiang China
-
Teléfono
-
Correo electrónico
Para consultas sobre ventosas de vacío, generadores de vacío, accesorios de componentes neumáticos o lista de precios, déjenos su correo electrónico y nos pondremos en contacto dentro de las 24 horas.
