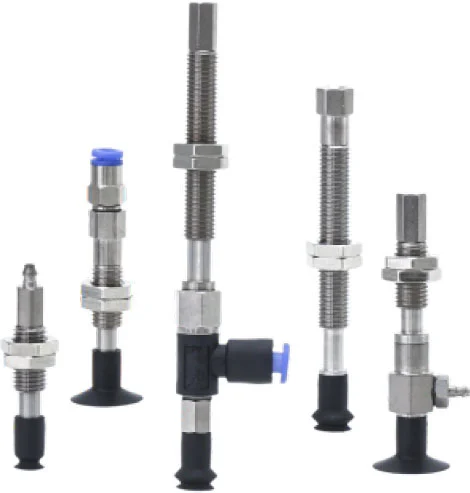

Ventosas de Vacío Básicas Sin Anillo de Bloqueo ZP
Las ventosas de vacío ZP básicas sin anillo de bloqueo fabricadas en China poseen importantes ventajas y puntos de venta: en primer lugar, ofrecen una alta rentabilidad. Aprovechando una base de fabricación madura, controlan eficazmente los costos y al mismo tiempo garantizan el rendimiento del producto, reduciendo así los gastos de adquisición para los clientes; En segundo lugar, ofrecen diversas categorías de productos con múltiples especificaciones y modelos; En tercer lugar, su tecnología está madura. Utilizando materiales de primera calidad como silicona y tecnología avanzada de retención de presión al vacío, garantizan una fuerte adhesión y estabilidad, garantizando un manejo seguro del material; En cuarto lugar, su cadena de suministro es estable, respaldada por una sólida cadena industrial nacional y una sólida capacidad de producción para garantizar la entrega oportuna. Estas ventajas hacen que las ventosas de vacío de producción nacional sean altamente competitivas en el campo de la automatización industrial.
Haga clic e inicie la selección.
》Volver a Información del Producto
Herramienta ZP básica sin almohadilla de anillo de bloqueo
Unidad de almohadilla serie ZP

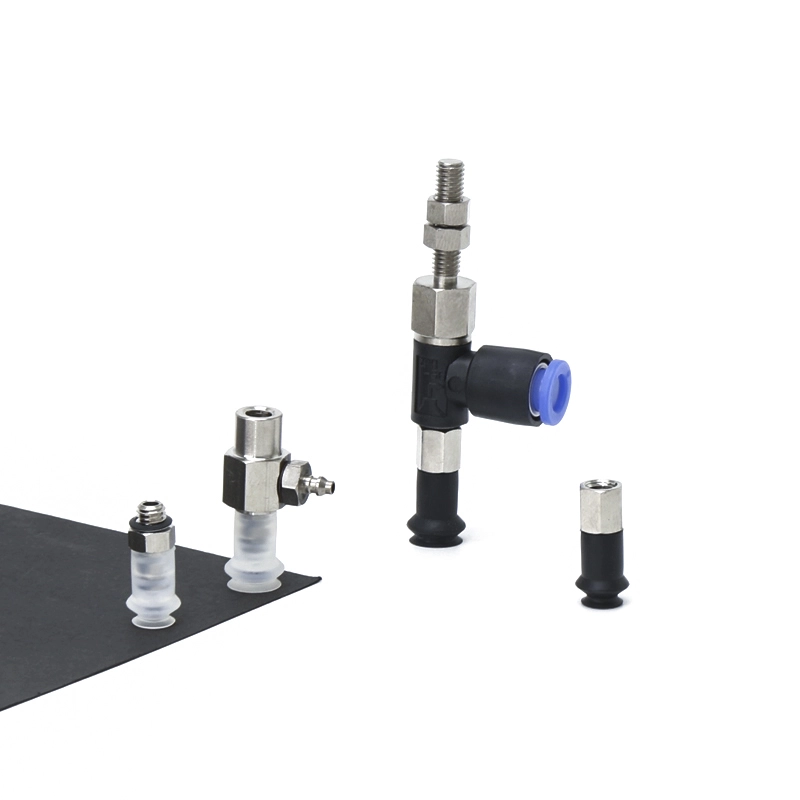

Serie ZPT con ventosas adaptadoras

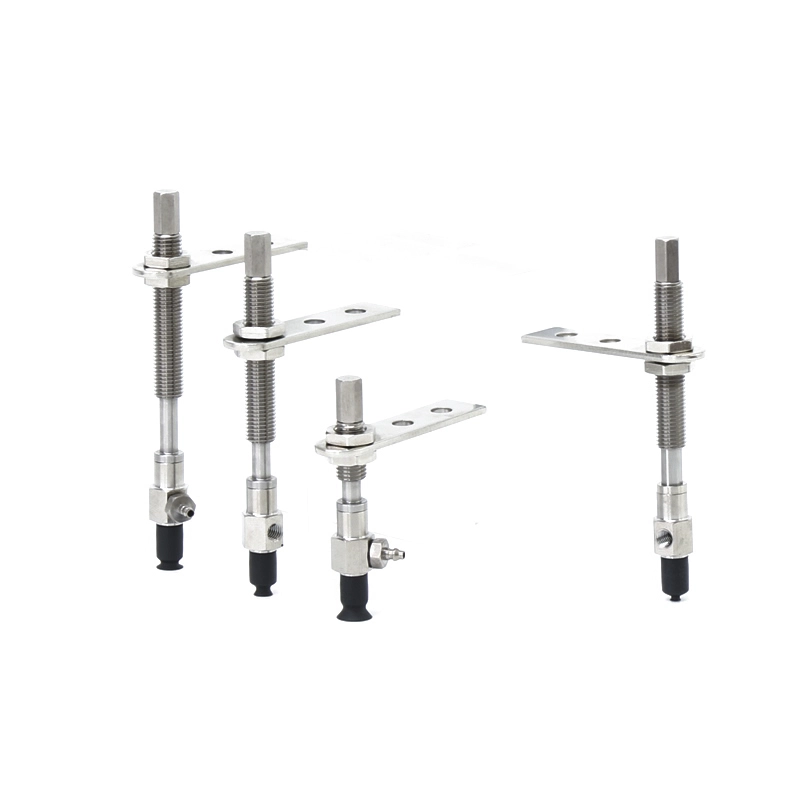

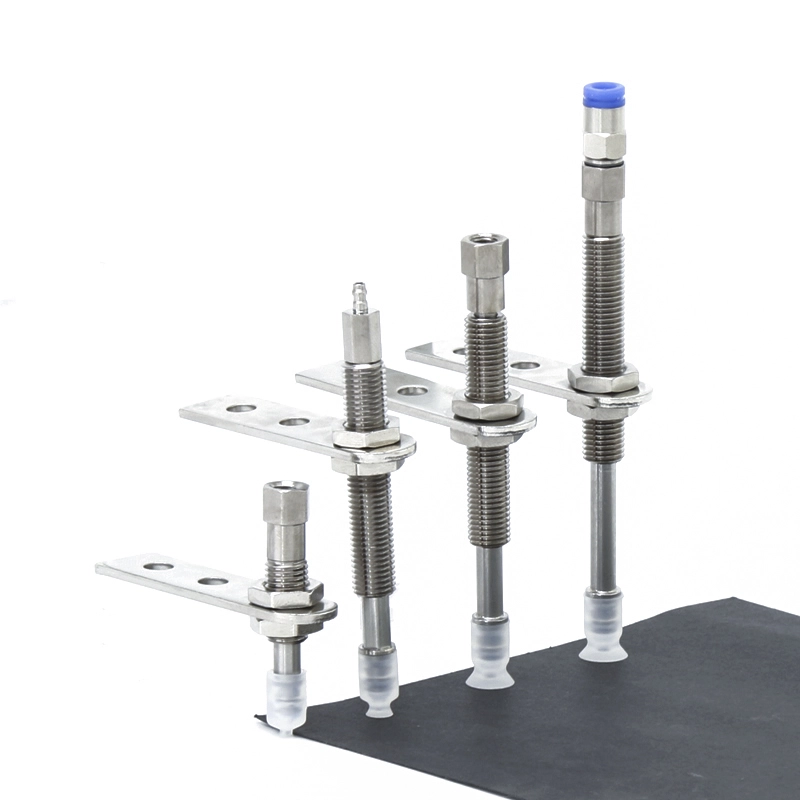

Serie ZPT con ventosas de amortiguación
Serie ZPR con ventosas adaptadoras
Serie ZPR con ventosas de amortiguación
Serie ZPY con ventosas adaptadoras
Serie ZPY con ventosas de amortiguación
Descripción

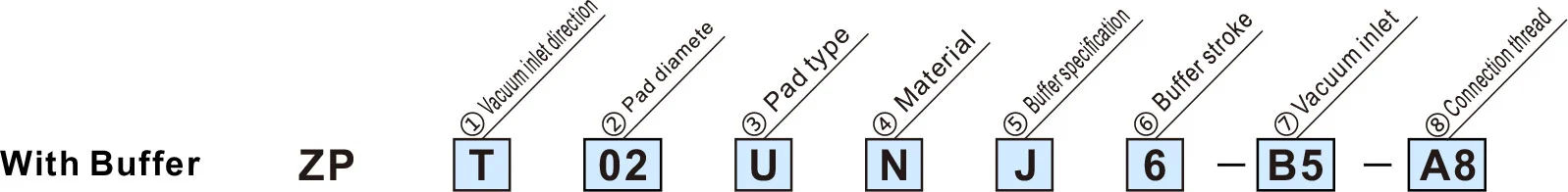

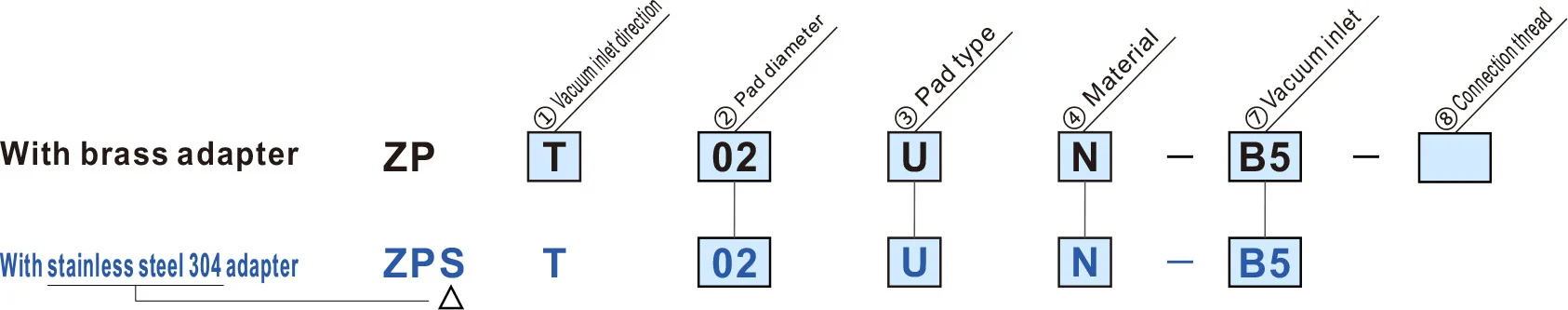

Cómo hacer un pedido
Especificaciones / Materiales
Aplicaciones
Recurso

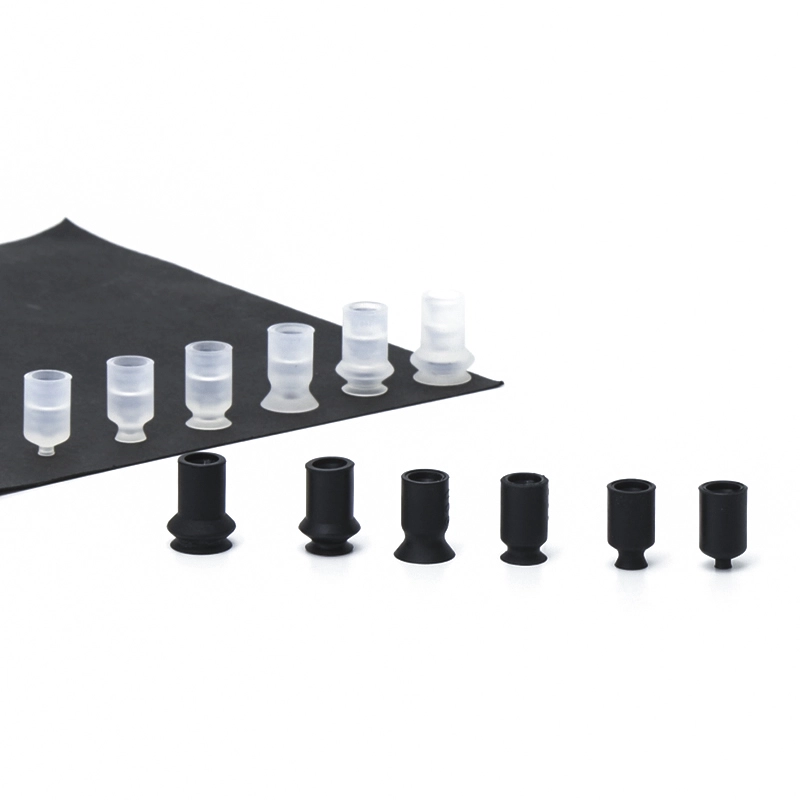

¿Qué son las Ventosas de Vacío Básicas Sin Anillo de Bloqueo ZP?
Definición y función
• Herramienta de agarre por vacío:Crea un sello con la superficie de la pieza de trabajo para permitir el levantamiento y posicionamiento.
• Aplicación flexible:Adecuado para superficies lisas, planas o ligeramente curvadas
• Soporte de automatización:Utilizado en brazos robóticos, transportadores y sistemas de manipulación.
Características estructurales
• Fabricado con elastómeros duraderos como silicona o poliuretano.
• Diseño liviano para reducir la carga en los sistemas robóticos
• Disponible en múltiples diámetros y formas para diferentes aplicaciones
Ventajas principales
Instalación flexible y sencilla
• La estructura sin anillo de bloqueo simplifica el montaje y el reemplazo
• Reduce el tiempo de instalación y el esfuerzo de mantenimiento
Rendimiento de sellado confiable
• Garantiza un agarre de vacío estable en superficies lisas y no porosas
• Mantiene una succión constante durante operaciones de alta velocidad
Solución rentable
• La estructura simple reduce los costos de fabricación y reemplazo.
• Ideal para aplicaciones a gran escala o de ciclo alto
Durable y resistente al desgaste
• Los materiales de alta calidad proporcionan una larga vida útil
• Resistente a la abrasión y al uso repetido
Amplia compatibilidad
• Compatible con varios generadores de vacío y sistemas de montaje
• Adecuado para múltiples entornos industriales
Proceso de personalización y producción
Opciones de personalización
Para satisfacer diversos requisitos de automatización industrial, las ventosas de vacío ZP básicas sin anillo de bloqueo se pueden personalizar completamente desde la selección del material hasta el diseño estructural:
• Selección de materiales
o Silicona (SI): Resistencia a altas temperaturas, ideal para electrónica y entornos limpios.
o Poliuretano (PU): Excelente resistencia al desgaste para operaciones de ciclo alto
o NBR: Solución rentable para aplicaciones industriales generales
o Materiales opcionales antiestáticos o de calidad alimentaria para industrias especializadas.
• Tamaño y geometría
o Amplia gama de diámetros para adaptarse a diferentes capacidades de carga
o Estructuras de fuelle plano o ligero para diferentes condiciones de superficie.
• Dureza y elasticidad (Shore A)
o Materiales más blandos para productos delicados o frágiles
o Compuestos más duros para manejo pesado o de alta velocidad.
o Equilibrio optimizado entre flexibilidad y durabilidad.
• Compatibilidad de interfaz y montaje
o Adaptación a diversos soportes y sistemas de vacío.
o Coincidencia del tamaño de la rosca y el tipo de conexión (métrica, BSP, NPT)
o Integración con diferentes elementos de montaje o adaptadores
• Diseño para aplicaciones específicas
o Patrones de superficie antideslizantes para un mejor agarre.
o Materiales resistentes al aceite o a productos químicos para entornos hostiles
o Personalización del rendimiento a alta o baja temperatura
Cómo hacer un pedido
|
③ Tipo de almohadilla
② Diámetro de la almohadilla (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipo plano/tipo ovalado | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo de fuelle | — | — | ● | ● | — | — | — | — | — | — |
| Utah | Tipo plano delgado | — | — | — | — | ● | ● | ● | — | — | — |
| Connecticut | Tipo plano delgado con nervaduras | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiales | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Goma de silicona conductora |
El símbolo azul es modelos personalizados.
| Dimensiones de montaje del adaptador | |
| Si el cliente va a fabricar un adaptador, diseñe el adaptador con las dimensiones que se muestran a la derecha. |
|
| ① Dirección de entrada de vacío | ⑦ Entrada de vacío | ⑧ Hilo de conexión | |||||||
| T | Vertical |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Tipo de diámetro de almohadilla (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4x10 | ||
| U | Tipo plano/tipo ovalado | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo de fuelle | — | — | ● | ● | — | — | — | — | — | — |
| Utah | Tipo plano delgado | — | — | — | — | ● | ● | ● | — | — | — |
| Connecticut | Tipo plano delgado con nervaduras | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiales | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Goma de silicona conductora |
El símbolo azul son modelos personalizados.
| ⑧ Hilo de conexión | ||
| Hilo macho | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| hilo femenino | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Entrada de vacío | |||
| Hilo macho | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| hilo femenino | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Accesorio de barra | U4 | Para tubo blando ø4 | M-5AU-4 |
| N4 | Para tubo de nailon ø4 | M-5AN-4 | |
| U6 | Para tubo blando ø6 | M-5AU-6 | |
| N6 | Para tubo de nailon ø6 | M-5AN-6 | |
| Conexión de un toque | 04 | ø4 | |
| 06 | ø6 | ||
| ① Dirección de entrada de vacío | ⑦ Entrada de vacío | |||||||||
| T | Vertical |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Tipo de almohadilla
② Diámetro de la almohadilla (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipo plano/tipo ovalado | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo de fuelle | — | — | ● | ● | — | — | — | — | — | — |
| Utah | Tipo plano delgado | — | — | — | — | ● | ● | ● | — | — | — |
| Connecticut | Tipo plano delgado con nervaduras | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiales | |
| N | NBR |
| S | caucho de silicona |
| U | caucho de uretano |
| F | FKM |
| GN | NBR conductor |
| GS | Goma de silicona conductora |
El símbolo azul son modelos personalizados.
| ⑤ Especificación del búfer | |
| J | Giratorio |
| K | No giratorio |
| jn | Giratorio (Sin placa amortiguadora) |
| kn | No giratorio (Sin placa amortiguadora) |
| ⑥ Golpe de tope | |
| 6 | 6mm |
| 10 | 10 milímetros |
| 15 | 15mm |
| 25 | 25mm |
| ⑦ Entrada de vacío | |||
| Hilo macho | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| hilo femenino | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Conexión de púas | U4 | Para tubo blando ø4 | M-5AU-4 |
| N4 | Para tubo de nailon ø4 | M-5AN-4 | |
| U6 | Para tubo blando ø6 | M-5AU-6 | |
| N6 | Para tubo de nailon ø6 | M-5AN-6 | |
| Conexión de un toque | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Hilo de conexión | |
| A8 | M8 x 1,0 |
Presupuesto
| Anillo de bloqueo/Tipo de almohadilla | Diámetro/dimensiones de la almohadilla | Solicitud | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sin anillo de bloqueo | Tipo plano (tú) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para piezas de trabajo con superficies planas y no deformadas |
| Tipo ovalado (tú) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para piezas de trabajo con limitaciones en la superficie de adsorción. | |
| Tipo plano delgado (UTAH) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para piezas de trabajo blandas como láminas finas o vinilo. Se pueden reducir las arrugas o la deformación durante la adsorción. | |
| Tipo plano delgado con costillas (CONNECTICUT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para piezas de trabajo blandas como láminas finas o vinilo. Las piezas de trabajo se pueden quitar fácilmente gracias a las nervaduras |
|
| Tipo de fuelle (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para uso donde no hay espacio para un amortiguador o para piezas de trabajo con superficies inclinadas | |
| Con anillo de bloqueo | Tipo plano (tú) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para piezas de trabajo con superficies planas y no deformadas |
| Tipo plano con costillas (DO) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para piezas que se deforman fácilmente. Las piezas de trabajo se pueden retirar fácilmente gracias a las nervaduras. | |
| Tipo de fuelle (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para uso donde no hay espacio para un amortiguador o para piezas de trabajo con superficies inclinadas | |
| Tipo profundo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para piezas con superficies curvadas o para piezas esféricas | |
Material y características de la almohadilla
⚪:Poca o ninguna influencia △:Se puede utilizar dependiendo de las condiciones X:No apto
|
Material
Características
|
Símbolo | Durómetro SA (±5°) |
Color de goma |
Operante temperatura rango (°C) |
Aceite resistencia gasolina |
Aceite resistencia benzol |
Base resistencia |
Ácido resistencia |
Resistencia a la intemperie | Ozono resistencia |
Abrasión resistencia |
Impermeable | Solvente resistencia (benceno, tolueno) |
Solicitud |
| NBR | N | 50 | Negro | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Traslado de obra en general, Cartón corrugado, Placa enchapada, Placa de hierro y otros. |
| caucho de silicona | S | 45 ~ 50 | Blanco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Retirada de fundición a presión, Trabajo fino, Procesador de alimentos |
| caucho de uretano | U | 50 ~ 60 | Marrón | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartón ondulado, Placa de hierro, Placa de chapa |
| FKM | F | 60 | Negro | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | trabajo quimico |
| NBR conductor | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabajo general de semiconductores (resistencia a la electricidad estática) | |
| Goma de silicona conductora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricidad estática) |
La tabla anterior cubre sólo las características generales de los materiales de caucho en cuestión. El símbolo azul son modelos personalizados.
Esquema de aplicación de componentes neumáticos (ventosas de vacío) en diversos campos industriales.
I. Fortalezas fundamentales
II. Extracción de aplicaciones por industria
A. Medicina e industria médica
A.1: Requisitos básicos:Limpio y libre de contaminación (cumple con FDA/GMP), suave y no dañino, y prevención de contaminación cruzada.
A.2 Escenarios clave:
1. Embalaje farmacéutico: botella de medicamento/placa farmacéutica/recogida de bolsa de infusión (ventosa de silicona de calidad alimentaria, sin desprendimiento de partículas)
2. Montaje de dispositivos médicos: instrumentos quirúrgicos/catéteres médicos/manipulación de piezas de prótesis (presión negativa ajustable, protección contra deformaciones)
3. Laboratorio biológico: placa de Petri/tubo de centrífuga/transferencia de tarjeta de reactivo (resistente a productos químicos, compatible estéril)
B. Industria electrónica y de semiconductores
B.1 Requisitos básicos:antiestático (10⁶-10¹¹Ω), posicionamiento de precisión (error ≤0,01 mm), resistencia al rayado
B.2 Escenarios clave:
1. Chip/Semiconductor: manipulación de obleas, embalaje de chips (ventosa de cerámica porosa/silicona antiestática, presión negativa uniforme para evitar roturas)
2. PCB/Componentes: PCB flexible, microcomponentes (resistencias 0402) montados en superficie (silicona fina/gel/microventosas para evitar arrugas/desgarros)
3. Pantalla: panel LCD/OLED, agarre de cristal táctil (material muy transparente, sin manchas ni rayones)
C. Industria del automóvil y de autopartes
C.1 Requisitos básicos:succión grande (disco de succión único ≥500N), adaptación de especificaciones múltiples (metal/plástico/vidrio), antideslizante
C.2 Escenarios clave:
4. Fabricación del cuerpo: soldadura de manipulación de placa de acero/marco de puerta (caucho de gran diámetro/conjunto de ventosas múltiples, textura antideslizante)
5. Vidrio/Interior: instalación del parabrisas, transferencia de la superficie del asiento de cuero (ventosas de silicona/esponja resistentes a la temperatura, protección contra deformaciones)
6. Piezas: cuerpo del cilindro del motor/agarre de la caja de cambios (vacío + bloqueo mecánico, anticaída)
D. Industria alimentaria y de embalaje
D.1 Requisitos básicos:Material de calidad alimentaria (certificado por la FDA), fácil de limpiar, resistente al aplastamiento.
D.2 Escenarios clave:
1. Manipulación de alimentos: productos horneados/carne fresca/clasificación de frutas (ventosa de esponja de baja succión, inodoro y fácil de lavar)
2. Automatización de embalaje: apertura de bolsas de embalaje, moldeado de cajas de cartón estériles (eliminación estática/succión multipunto, adecuada para embalajes finos/duros)
E. Industria de logística y almacenamiento
E.1 Requisitos básicos:Adaptación eficiente (múltiples especificaciones de productos), presión estable, anticaída.
E.2 Escenarios clave:
1. Manipulación de cajas de cartón: clasificación de cajas de cartón para comercio electrónico (conjunto de succión ajustable, presión de vacío)
2. Placa/rollo: Transferencia de rollo de película plástica/tablero de madera (tira larga/ventosa anular, adsorción uniforme para evitar el desplazamiento)
F. Nuevas energías e industrias especiales
F.1 Nueva energía (batería de litio/fotovoltaica):
1. Placa de batería de litio (ventosa porosa antiestática, antipolvo), vidrio fotovoltaico (ventosa de silicona de succión grande, sin rayones)
F.2 Impresión y papel
1. Captura de papel/material impreso (material de papel absorbente, ligera presión negativa para evitar desgarros y contaminación de la tinta)
III. Resumen de la lógica central de adaptación
| Características de la pieza de trabajo | Programa de adaptación de pipetas | Escenarios industriales correspondientes |
| Delgado / Frágil / Precisión | Material de silicona/cerámica, micropresión negativa, microboquilla de succión | Semiconductores electrónicos, productos farmacéuticos. |
| Artículos pesados / Tamaño grande | Material de goma, ventosa de gran diámetro, conjunto de ventosas múltiples | Automóviles, paneles logísticos. |
| Salud/Prevención de la contaminación | Silicona de grado alimenticio/médico, estructura fácil de limpiar. | medicina, comida |
| Superficies blandas/irregulares | Material de esponja, ventosa deformable. | Interiores de coches, comida. |
| Requisitos antiestáticos | Silicona antiestática, asistida por viento iónico. | semiconductor electrónico |
Manual de instalación
Descargar PDF
Advertencia +Precaución (Leer antes de usar)
Descargar PDF
Etiquetas calientes: Ventosas de vacío básicas sin anillo de bloqueo ZP, China, fabricante, proveedor, fábrica
Enviar Consulta
Datos de contacto
-
DIRECCIÓN
Aldea Xiaruan Ciudad Baishi Ciudad Yueqing Provincia Zhejiang China
-
Teléfono
-
Correo electrónico
Para consultas sobre ventosas de vacío, generadores de vacío, accesorios de componentes neumáticos o lista de precios, déjenos su correo electrónico y nos pondremos en contacto dentro de las 24 horas.
